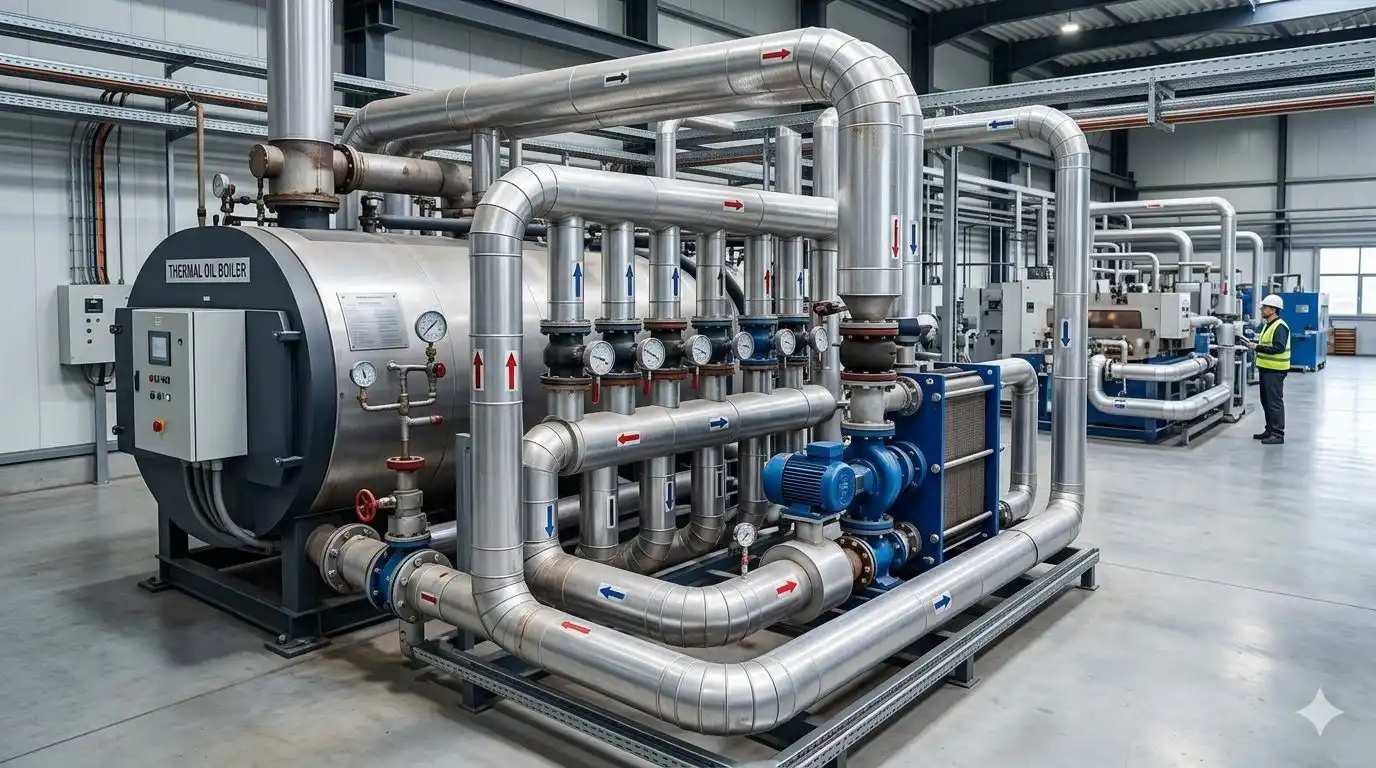

سیستمهای دیگ روغن داغ، به عنوان شریانهای حیاتی در صنایع متعدد از جمله صنایع غذایی، شیمیایی، نساجی و پتروشیمی، نقشی اساسی در فرآیندهای تولید ایفا میکنند. با این حال، کارایی، ایمنی و طول عمر این سیستمها ارتباط تنگاتنگی با طراحی و اجرای صحیح مسیر لولهکشی دارد. یک مسیر لولهکشی بهینه، نه تنها اتلاف انرژی را به حداقل میرساند، بلکه از بروز خطرات احتمالی ناشی از نشتی، افت فشار و تنشهای حرارتی جلوگیری کرده و هزینههای نگهداری را نیز به شکل چشمگیری کاهش میدهد. در سال ۲۰۲۵، با توجه به پیشرفت فناوری و افزایش استانداردهای صنعتی، طراحی مسیر لولهکشی دیگ روغن داغ نیازمند رویکردی فنی، دقیق و آیندهنگرانه است.
اهمیت حیاتی طراحی اصولی مسیر لولهکشی در سیستمهای روغن داغ، کمتر از خود واحد تولید حرارت (دیگ) نیست. انتخاب متریال نامناسب، سایزبندی اشتباه لولهها، مسیربندی غیراصولی، و عدم در نظر گرفتن انبساط حرارتی، میتواند منجر به کاهش راندمان کلی سیستم، افزایش مصرف سوخت، استهلاک زودرس تجهیزات، و حتی بروز حوادث ناگوار شود. از این رو، درک عمیق اصول مهندسی و توجه به جزئیات در این مرحله، برای تضمین عملکرد پایدار و اقتصادی سیستم، امری ضروری تلقی میشود.
اجزای کلیدی سیستم لولهکشی دیگ روغن داغ
یک سیستم لولهکشی استاندارد برای دیگ روغن داغ، از اجزای مختلفی تشکیل شده که هر یک وظیفه مشخصی را بر عهده دارند. شناخت دقیق این اجزا، نقطه شروعی برای طراحی بهینه است:
1. دیگ روغن داغ (Hot Oil Boiler)
قلب سیستم که وظیفه تولید حرارت از طریق احتراق سوخت و انتقال آن به سیال عامل (روغن حرارتی) را بر عهده دارد. طراحی مسیر لولهکشی باید با ظرفیت حرارتی، دبی روغن خروجی و دمای عملیاتی دیگ کاملاً هماهنگ باشد.
2. لولههای انتقال حرارت (Heat Transfer Piping)
این لولهها، وظیفه انتقال روغن داغ از دیگ به مصرفکنندههای حرارتی (مانند مبدلهای حرارتی، کوره ها، یا دستگاههای فرآیندی) و بازگرداندن روغن سرد شده به دیگ را بر عهده دارند. انتخاب جنس لوله، ضخامت دیواره، و سایز مناسب، بر اساس دما، فشار کاری و نوع سیال عامل صورت میگیرد.
3. عایقکاری حرارتی (Thermal Insulation)
به منظور کاهش اتلاف حرارت به محیط اطراف و جلوگیری از سوختگی پرسنل، تمامی لولهها، اتصالات و تجهیزات باید به صورت کامل و استاندارد عایقکاری شوند. نوع و ضخامت عایق باید متناسب با دمای عملیاتی سیستم انتخاب گردد.
4. اتصالات و شیرآلات (Fittings and Valves)
این اجزا شامل انواع زانوها، سهراهیها، کوپلینگها، فلنجها، و شیرهای کنترلی و ایمنی (مانند شیر اطمینان، شیر یکطرفه) هستند. طراحی مسیر باید به گونهای باشد که افت فشار ناشی از این اتصالات به حداقل رسیده و شیرآلات لازم برای کنترل و نگهداری سیستم در دسترس باشند.
5. پمپهای سیرکولاسیون (Circulation Pumps)
وظیفه به گردش درآوردن روغن داغ در کل سیستم را بر عهده دارند. انتخاب پمپ با دبی و هد (ارتفاع بالابر) مناسب، تضمینکننده جریان یکنواخت و حفظ دمای مطلوب در تمامی نقاط سیستم است.
6. سیستم انبساط و هوادهی (Expansion and Venting System)
روغنهای حرارتی در اثر افزایش دما، دچار انبساط حجمی قابل توجهی میشوند. مخزن انبساط، وظیفه جذب این حجم اضافه را بر عهده دارد تا از افزایش بیش از حد فشار در سیستم جلوگیری شود. همچنین، سیستم هوادهی برای تخلیه هوا یا گازهای احتمالی از مدار روغن ضروری است.
اصول کلیدی در طراحی مسیر لولهکشی بهینه
طراحی یک مسیر لولهکشی کارآمد برای دیگ روغن داغ، نیازمند رعایت اصول مهندسی و فنی مشخصی است که در ادامه به تفصیل به آنها پرداخته میشود:
1. انتخاب متریال مناسب لولهها
یکی از مهمترین تصمیمات در طراحی، انتخاب جنس لوله است. با توجه به دمای عملیاتی بالا (معمولاً بین ۲۰۰ تا ۳۵۰ درجه سانتیگراد و گاهی بالاتر)، لولههای فولادی کربن استیل (مانند ASTM A106 Grade B یا C) یا فولادهای آلیاژی کمکربن (مانند ASTM A335 P11/P22) به دلیل مقاومت بالا در برابر حرارت و فشار، رایجترین گزینهها هستند.
- نکته فنی: در دماهای بسیار بالا، احتمال اکسیداسیون و خزش (Creep) در فولاد کربن استیل افزایش مییابد. در چنین شرایطی، استفاده از فولادهای آلیاژی با مقاومت حرارتی بالاتر توصیه میشود. همچنین، لولهها باید توانایی تحمل فشار کاری سیستم را با در نظر گرفتن ضریب اطمینان مناسب داشته باشند.
2. سایزبندی دقیق لولهها و محاسبه افت فشار
سایز لولهها باید بر اساس دبی روغن مورد نیاز و سرعت مجاز جریان سیال تعیین گردد. سرعت جریان بالا میتواند منجر به فرسایش سریع لولهها، افزایش صدا و افت فشار قابل توجه شود. از سوی دیگر، سرعت جریان بسیار پایین، راندمان انتقال حرارت را کاهش داده و احتمال تشکیل رسوب را افزایش میدهد.
- محاسبه افت فشار: افت فشار در طول مسیر لولهکشی، یکی از پارامترهای کلیدی در انتخاب پمپ است. این افت فشار از دو بخش اصلی ناشی میشود: افت فشار ناشی از اصطکاک سیال با دیواره لوله (Friction Loss) و افت فشار ناشی از مقاومت اتصالات (Fitting Loss). استفاده از نمودارها و فرمولهای استاندارد (مانند فرمول هیزن-ویلیامز یا دارسی-وایسباخ) برای محاسبه دقیق این مقادیر ضروری است.
3. مسیربندی هوشمندانه و کاهش افت فشار
مسیر لولهکشی باید تا حد امکان کوتاه، مستقیم و با حداقل پیچوخم طراحی شود. استفاده از زانوهای با شعاع بلند (Long Radius Elbows) به جای زانوهای با شعاع کوتاه (Short Radius Elbows)، افت فشار ناشی از تغییر جهت جریان را به میزان قابل توجهی کاهش میدهد.
- راهکار اجرایی: در صورت نیاز به تغییر جهتهای متعدد، بهتر است از ترکیب زانوها و مستقیمکاریهای کوتاه استفاده شود تا از ایجاد اغتشاش زیاد در جریان سیال جلوگیری گردد. همچنین، مسیر لولهکشی باید به گونهای انتخاب شود که دسترسی به شیرآلات و تجهیزات برای نگهداری و تعمیرات آسان باشد.
4. در نظر گرفتن انبساط حرارتی
روغنهای حرارتی در دمای عملیاتی، دچار انبساط حجمی قابل توجهی میشوند. عدم پیشبینی و جبران این انبساط میتواند تنشهای شدیدی را به لولهها، اتصالات و تجهیزات وارد کند و منجر به آسیب دیدگی یا نشتی شود.
- روشهای جبران: استفاده از لولههای انعطافپذیر (Expansion Joints) یا لوپهای انبساط (Expansion Loops) در مسیر لولهکشی، رایجترین روشها برای جذب این تنشهای حرارتی هستند. طراحی این لوپها باید با دقت و بر اساس میزان انبساط مورد انتظار صورت گیرد.
5. طراحی سیستم ایمنی و کنترلی
سیستم ایمنی، حیاتیترین بخش یک سیستم روغن داغ است. این سیستم شامل:
- شیرهای اطمینان (Safety Relief Valves): برای تخلیه فشار اضافی در صورت بروز خطا در سیستم کنترلی.
- ترموستاتها و سنسورهای دما: برای کنترل دقیق دمای روغن در نقاط مختلف سیستم (ورودی دیگ، خروجی دیگ، خطوط رفت و برگشت).
- سوئیچهای فشار: برای مانیتورینگ فشار کاری سیستم.
- سیستم هشدار: برای اعلام خطاهای احتمالی به اپراتور.
- استاندارد مرتبط: طراحی و جانمایی این تجهیزات باید مطابق با استانداردهای بینالمللی مانند ASME Section I یا معادلهای آن صورت گیرد.
6. عایقکاری صحیح و جلوگیری از اتلاف انرژی
عایقکاری مناسب، علاوه بر حفظ دمای سیال و جلوگیری از اتلاف انرژی، به ایمنی پرسنل نیز کمک میکند. نوع عایق (مانند پشم سنگ، فوم شیشه، یا عایقهای معدنی) و ضخامت آن باید بر اساس حداکثر دمای کاری و شرایط محیطی انتخاب شود.
- نکته اجرایی: پوشش خارجی عایق باید مقاوم در برابر رطوبت و آسیبهای فیزیکی باشد. همچنین، تمامی درزها و اتصالات عایق باید به خوبی آببندی شوند تا از نفوذ هوا و رطوبت جلوگیری گردد.
چالشهای رایج در طراحی و اجرای مسیر لولهکشی
علیرغم اهمیت موضوع، طراحی و اجرای مسیر لولهکشی دیگ روغن داغ با چالشهای متعددی روبرو است که در صورت عدم توجه، میتواند هزینهها و ریسکها را افزایش دهد:
- افت فشار بیش از حد: ناشی از سایزبندی نادرست لولهها، استفاده از اتصالات با مقاومت بالا، یا مسیرهای طولانی و پرپیچوخم. این امر منجر به کاهش دبی و راندمان سیستم و همچنین نیاز به پمپهای قویتر و پرمصرفتر میشود.
- تنشهای حرارتی: عدم پیشبینی صحیح انبساط و انقباض حرارتی لولهها، میتواند باعث ایجاد تنشهای مخرب در نقاط اتصال، ترک خوردگی لوله یا نشتی شود.
- نشت روغن داغ: یکی از خطرناکترین حوادث که میتواند ناشی از کیفیت پایین اتصالات، نصب غیراصولی، یا فرسودگی زودرس واشرها و فلنجها باشد.
- کاهش راندمان انتقال حرارت: عایقکاری ناکافی یا معیوب، منجر به اتلاف حرارت قابل توجهی به محیط شده و راندمان کلی سیستم را کاهش میدهد.
- مشکلات مربوط به پمپ: انتخاب پمپ نامناسب (دبی یا هد ناکافی)، یا نصب نادرست آن، میتواند باعث اختلال در سیرکولاسیون روغن و عدم تأمین دمای مورد نیاز در نقاط مصرف شود.
- تشکیل رسوب و کک: دمای بالا در مجاورت هوا (حتی مقادیر ناچیز) میتواند باعث اکسیداسیون و تجزیه روغن و تشکیل رسوبات کربنی (کک) در داخل لولهها شود. این رسوبات، هدایت حرارتی را کاهش داده و مسیر جریان را تنگ میکنند.
راهکارهای نوین و بهروز در طراحی مسیر لولهکشی
در سالهای اخیر، با پیشرفت فناوری و افزایش الزامات ایمنی و زیستمحیطی، روشهای نوینتری در طراحی مسیر لولهکشی دیگ روغن داغ به کار گرفته شده است:
1. استفاده از نرمافزارهای شبیهسازی و طراحی پیشرفته (CAD/CAE)
نرمافزارهای مدرن امکان مدلسازی سهبعدی دقیق مسیر لولهکشی، تحلیل تنشهای حرارتی (FEA)، محاسبه دقیق افت فشار، و بهینهسازی مسیر را فراهم میکنند. این ابزارها به طراحان کمک میکنند تا پیش از اجرا، مشکلات احتمالی را شناسایی و رفع نمایند.
2. بهرهگیری از روغنهای حرارتی سنتزی نسل جدید
روغنهای سنتزی با پایداری حرارتی بالاتر، مقاومت بیشتر در برابر اکسیداسیون و تشکیل کک، و طول عمر مفید طولانیتر، به کاهش ریسک خرابی سیستم و هزینههای نگهداری کمک میکنند. طراحی مسیر لولهکشی باید با ویژگیهای این روغنها هماهنگ باشد.
3. سیستمهای مانیتورینگ آنلاین و پیشبینانه
استفاده از سنسورهای هوشمند و سیستمهای جمعآوری داده، امکان پایش مداوم پارامترهایی مانند دما، فشار، دبی، و کیفیت روغن را فراهم میکند. تحلیل این دادهها با استفاده از الگوریتمهای هوش مصنوعی، امکان پیشبینی خرابیهای احتمالی و انجام تعمیرات پیشگیرانه را پیش از وقوع حادثه میسر میسازد.
4. اتصالات و شیرآلات با فناوری بالا
تولیدکنندگان، اتصالات و شیرآلات با طراحیهای بهینهتر (مانند فلنجهای گرافیتی یا اتصالات جوشی ویژه) و مواد مقاومتر را ارائه میدهند که دوام و ایمنی سیستم را افزایش میدهند.
5. طراحی ماژولار و پیشساخته
در برخی پروژهها، امکان استفاده از بخشهای پیشساخته لولهکشی (Prefabricated Piping Spools) وجود دارد. این ماژولها در کارگاه و با دقت بالا تولید شده و در محل پروژه صرفاً مونتاژ میشوند، که سرعت اجرا را افزایش و خطاهای اجرایی را کاهش میدهد.
نکات اجرایی کلیدی برای طراحی و نصب
- تراز بودن لولهها: اطمینان حاصل شود که لولهها در مسیرهای افقی، شیب ملایمی به سمت نقطه تخلیه یا مخزن انبساط دارند تا تخلیه کامل روغن و هوا در زمان تعمیرات یا راهاندازی مجدد تسهیل شود.
- دسترسی آسان: تمامی اتصالات، شیرآلات، نقاط نمونهبرداری و تجهیزات کنترلی باید در مکانهایی نصب شوند که دسترسی به آنها برای بازرسی، نگهداری و تعمیرات به راحتی امکانپذیر باشد.
- جوشکاری استاندارد: اتصالات جوشی باید توسط جوشکاران ماهر و با رعایت کامل استانداردها و بازرسیهای لازم (مانند تست رادیوگرافی یا اولتراسونیک) انجام شود.
- آزمون هیدرواستاتیک: پس از اتمام نصب و قبل از راهاندازی نهایی، کل سیستم باید تحت فشار آزمون هیدرواستاتیک قرار گیرد تا از عدم وجود نشتی اطمینان حاصل شود.
- تست عملکرد پمپ و شیرآلات: پیش از پر کردن مدار با روغن داغ، عملکرد صحیح پمپها و باز و بسته شدن کامل شیرآلات باید تست شود.
سناریوی اجرایی: چالش سایزبندی در یک واحد تولیدی
یک واحد تولیدی متوسط، قصد راهاندازی یک خط تولید جدید با نیاز حرارتی مشخصی را دارد. در طراحی اولیه، سایز لوله رفت و برگشت با در نظر گرفتن سرعت جریان متوسط انتخاب شده است. پس از راهاندازی، اپراتور متوجه میشود که دمای بخشهای انتهایی خط تولید به میزان قابل توجهی پایینتر از دمای اولیه است.
تحلیل مشکل: با بررسی محاسبات و مقایسه با دبی واقعی، مشخص میشود که افت فشار در طول مسیر به دلیل طولانی بودن مسیر و تعداد اتصالات، بسیار بیشتر از حد پیشبینی شده بوده است. این افت فشار باعث کاهش دبی روغن در نقاط انتهایی شده است.
راهکار: پس از بررسی مجدد، تصمیم گرفته میشود سایز لوله در بخشهایی از مسیر افزایش یابد و از زانوهای با شعاع بلندتر استفاده شود. همچنین، پمپ سیرکولاسیون با هد بالاتری جایگزین میگردد. این تغییرات، ضمن افزایش هزینه اولیه، مشکل افت دما را برطرف کرده و راندمان خط تولید را به سطح مطلوب بازمیگرداند. این سناریو نشاندهنده اهمیت دقت در مرحله سایزبندی و مسیربندی اولیه است.
مهمترین عامل در طراحی مسیر لولهکشی دیگ روغن داغ چیست؟
انتخاب سایز مناسب لوله، مسیربندی بهینه برای کاهش افت فشار، در نظر گرفتن انبساط حرارتی، و استفاده از متریال مقاوم در برابر دمای بالا.
چه متریالی برای لولهکشی دیگ روغن داغ توصیه میشود؟
لولههای فولادی کربن استیل (مانند ASTM A106 Gr.B) یا فولادهای آلیاژی (مانند P11/P22) بسته به دمای عملیاتی سیستم.
چگونه از اتلاف انرژی در مسیر لولهکشی جلوگیری کنیم؟
با استفاده از عایقکاری حرارتی استاندارد و با ضخامت مناسب، و اطمینان از آببندی کامل درزهای عایق.
نقش مخزن انبساط در سیستم روغن داغ چیست؟
جذب حجم اضافی روغن ناشی از انبساط حرارتی و جلوگیری از افزایش بیش از حد فشار در سیستم.
پرسش و پاسخ متداول (FAQ)
1. چرا مسیر لولهکشی دیگ روغن داغ باید تا حد امکان کوتاه باشد؟
مسیرهای کوتاهتر، افت فشار کمتری دارند، نیاز به عایقکاری کمتری دارند، و هزینه اولیه خرید لوله و اتصالات را کاهش میدهند.
2. چه سرعتی برای جریان روغن داغ در لولهها مناسب است؟
سرعت بهینه معمولاً بین ۰.۵ تا ۱.۵ متر بر ثانیه است. سرعت بالاتر باعث فرسایش و افت فشار زیاد، و سرعت پایینتر باعث کاهش راندمان و احتمال تشکیل رسوب میشود.
3. آیا میتوان از لولههای مسی در سیستم روغن داغ استفاده کرد؟
لولههای مسی به دلیل مقاومت حرارتی محدود و احتمال واکنش با برخی روغنهای حرارتی در دماهای بالا، معمولاً برای سیستمهای روغن داغ دمای بالا توصیه نمیشوند.
4. چگونه تنشهای حرارتی ناشی از انبساط لولهها را مدیریت کنیم؟
با استفاده از لوپهای انبساط، مفاصل انعطافپذیر (Expansion Joints)، یا قرار دادن تکیهگاههای مناسب برای لوله که امکان حرکت را فراهم کنند.
5. منظور از “طراحی سیستم هوادهی” در مدار روغن داغ چیست؟
تعبیه نقاطی در مدار (معمولاً در بالاترین نقاط) برای تخلیه هوای محبوس شده که میتواند باعث ایجاد کاویتاسیون در پمپ یا اختلال در جریان شود.
6. آیا استانداردهای خاصی برای طراحی لولهکشی سیستمهای روغن داغ وجود دارد؟
بله، استانداردهایی مانند ASME B31.1 (Power Piping) و همچنین دستورالعملهای سازندگان دیگها و روغنهای حرارتی باید مد نظر قرار گیرند.
7. چه عواملی باعث کاهش عمر مفید روغن حرارتی در سیستم میشوند؟
دمای عملیاتی بیش از حد مجاز، نفوذ هوا (اکسیداسیون)، آلودگی با آب یا ناخالصیها، و زمان ماند طولانی روغن در دماهای بالا.
8. چگونه میتوان از تشکیل رسوب (کک) در داخل لولهها جلوگیری کرد؟
با کنترل دقیق دما، جلوگیری از نشت هوا به داخل سیستم، استفاده از روغن حرارتی با کیفیت و مناسب، و انجام سرویسهای دورهای برای تخلیه و بازرسی.
