زمان گردش روغن یکی از متغیرهای کلیدی در پایداری دمای تولید است، زیرا مستقیماً بر سرعت انتقال حرارت، یکنواختی دما، پاسخپذیری سیستم و کیفیت نهایی محصول اثر میگذارد. هرچه زمان گردش روغن با ظرفیت حرارتی، دبی پمپ، طول مدار، ویسکوزیته روغن و بار واقعی فرایند هماهنگتر باشد، نوسان دمایی کمتر، مصرف انرژی کنترلشدهتر و توقفهای ناشی از بیثباتی حرارتی محدودتر خواهد بود.
در بسیاری از خطوط تولید، نخستین نشانه افت کیفیت نه از خود ماده اولیه، بلکه از ناپایداری دما آغاز میشود. کوچکترین تغییر در الگوی انتقال حرارت میتواند روی ویسکوزیته، زمان واکنش، سرعت خشکشدن، کیفیت سطح، یکنواختی محصول و حتی نرخ ضایعات اثر بگذارد. به همین دلیل، سیستمهای روغن داغ و مدارهای انتقال حرارت تنها تجهیزات جانبی نیستند، بلکه بخشی از هسته کنترلی فرایند محسوب میشوند.
از میان متغیرهای متعدد این حوزه، زمان گردش روغن معمولاً کمتر از آنچه باید مورد توجه قرار میگیرد. بسیاری از بهرهبرداران، دمای تنظیمی، توان هیتر یا ظرفیت مبدل را بهدقت بررسی میکنند، اما به این نکته نمیپردازند که روغن با چه سرعتی در مدار میچرخد، چه مدت در مسیر میماند و آیا زمان بازگشت آن با دینامیک واقعی تولید همخوانی دارد یا نه. همین غفلت میتواند موجب ایجاد نقاط داغ، افت راندمان انتقال حرارت، تأخیر در پاسخ سیستم و نوسان ممتد دمای فرایند شود.
از منظر مهندسی، زمان گردش روغن فقط یک عدد مربوط به پمپ نیست. این شاخص، برآیندی از طراحی مدار، طول لولهکشی، قطر خطوط، افت فشار، ویسکوزیته سیال، وضعیت شیرها، تمیزی مبدلها و الگوی مصرف حرارتی تجهیزات است. بنابراین وقتی از پایداری دمای تولید صحبت میشود، باید زمان گردش را بهعنوان یک پارامتر راهبردی در تحلیل کیفیت، انرژی و نگهداری در نظر گرفت.
گزارشهای صنعتی مرتبط با سامانههای انتقال حرارت در فرایندهای پلیمری، غذایی، شیمیایی و چاپی نشان میدهند که بخش قابلتوجهی از نوسان دما به ضعف در گردش مناسب سیال حرارتی بازمیگردد. در استانداردهای بهرهبرداری حرارتی نیز همواره بر حفظ دبی مؤثر، جلوگیری از افت کیفیت روغن و طراحی صحیح مدار تأکید شده است. نتیجه روشن است: اگر زمان گردش روغن درست انتخاب و پایش نشود، حتی بهترین کنترلرها نیز قادر به تثبیت واقعی دما نخواهند بود.
زمان گردش روغن چیست و چرا در پایداری دمای تولید اهمیت دارد؟

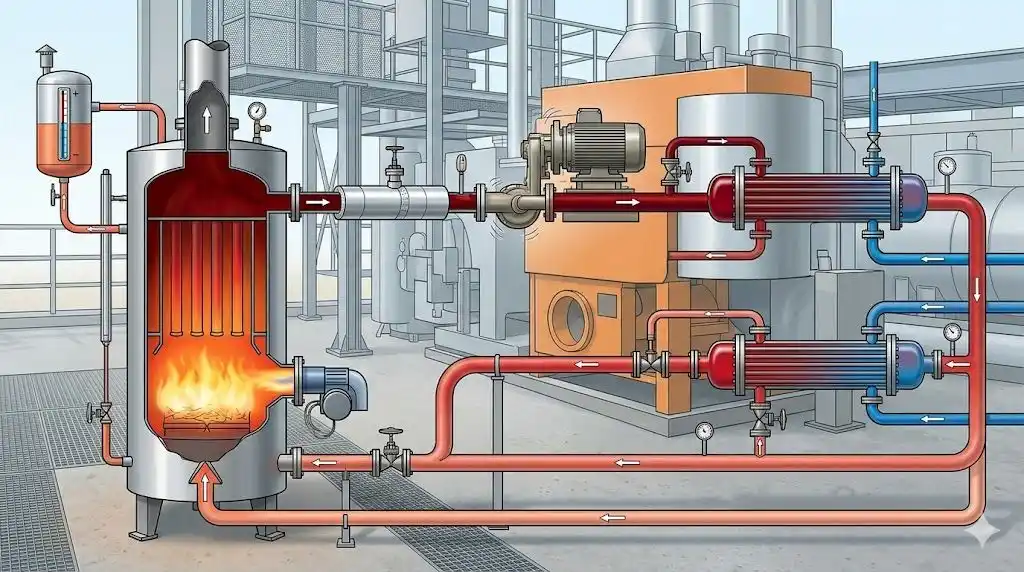

بهصورت ساده، زمان گردش روغن مدتزمانی است که روغن حرارتی برای طی کردن یک چرخه کامل در مدار نیاز دارد؛ یعنی از منبع یا هیتر خارج شود، از مصرفکنندههای حرارتی عبور کند و دوباره به نقطه شروع بازگردد. این زمان معمولاً تحت تأثیر حجم کل روغن در سیستم و دبی واقعی پمپ قرار دارد.
رابطه پایه آن را میتوان بهصورت زیر در نظر گرفت:
زمان گردش روغن=دبی واقعی جریانحجم کل روغن در مدار
هرچند این فرمول ساده بهنظر میرسد، اما در عمل پیچیدگی زیادی دارد. دبی واقعی با دبی اسمی پمپ یکسان نیست، زیرا افت فشار، تغییر ویسکوزیته در دماهای مختلف، گرفتگی فیلترها، خوردگی داخلی خطوط و تنظیم نبودن شیرها میتوانند جریان را کاهش دهند. در نتیجه، زمان گردش واقعی در بسیاری از کارخانهها بیشتر از عددی است که در طراحی اولیه ثبت شده است.
اهمیت این شاخص زمانی روشنتر میشود که بدانیم پایداری دمای تولید به سه عامل وابسته است:
- سرعت انتقال حرارت به مصرفکننده
- یکنواختی توزیع حرارت در نقاط مختلف
- سرعت واکنش سیستم به تغییر بار تولید
اگر زمان گردش بیش از حد طولانی باشد، روغن با تأخیر به نقاط بحرانی میرسد و پاسخ حرارتی کند میشود. چنانچه این زمان بیش از حد کوتاه اما بدون تناسب با ظرفیت تبادل باشد، امکان ایجاد آشفتگی نامؤثر، افزایش مصرف انرژی و کاهش فرصت تبادل حرارت کامل نیز وجود دارد. بنابراین هدف، صرفاً سریعتر کردن جریان نیست؛ هدف، رسیدن به گردش بهینه است.
تاثیر مستقیم زمان گردش روغن بر پایداری دمای تولید
نخستین اثر زمان گردش، روی یكنواختی دمایی ظاهر میشود. هنگامی که روغن با ریتم مناسب در مدار حرکت میکند، اختلاف دما بین نقاط ابتدایی و انتهایی فرایند کاهش مییابد. این موضوع برای تجهیزاتی مانند راکتور، کلندر، غلتک حرارتی، قالب، خشککن و مخازن ژاکتدار اهمیت زیادی دارد.
از سوی دیگر، زمان گردش بر پاسخپذیری کنترلی سیستم تأثیر مستقیم میگذارد. فرض کنید بار حرارتی خط تولید ناگهان افزایش پیدا کند. اگر روغن دیر به مدار بازگردد، کنترلر با تأخیر داده واقعی را دریافت میکند و در نتیجه فرمان اصلاحی نیز دیر صادر میشود. این تأخیر معمولاً به شکل نوسانهای رفتوبرگشتی دما، اورشوت و آندرشوت نمایان میشود.
علاوه بر این، کیفیت نهایی محصول نیز از این متغیر اثر میپذیرد. در بسیاری از صنایع، پایداری دمای تولید با کیفیت مستقیم در ارتباط است:
- در صنایع پلیمری، تغییر دما میتواند موجب نوسان ویسکوزیته مذاب و تغییر ابعاد محصول شود.
- در صنایع غذایی، بیثباتی حرارتی روی بافت، رنگ و ایمنی فرایند اثر میگذارد.
- در تولید چسب، رزین و مواد شیمیایی، زمانبندی واکنشها به دقت حرارتی وابسته است.
- در خطوط چاپ و پوششدهی، نوسان دما باعث تفاوت در خشکشدن و کیفیت سطح میشود.
به همین دلیل، مدیریت زمان گردش روغن فقط برای حفاظت تجهیزات نیست؛ این موضوع مستقیماً به کیفیت، ظرفیت تولید و نرخ دوبارهکاری متصل است.
چه عواملی زمان گردش روغن را تعیین میکنند؟
چند متغیر اصلی در تعیین زمان گردش نقش دارند و تحلیل درست آنها برای هر سیستم ضروری است.
حجم کل مدار حرارتی
هرچه طول لولهکشی، ظرفیت مخزن، ابعاد مبدلها و تعداد مصرفکنندهها بیشتر باشد، حجم روغن در گردش افزایش پیدا میکند. در چنین شرایطی، اگر پمپ متناسب انتخاب نشده باشد، زمان گردش طولانی میشود و پاسخ سیستم افت میکند.
دبی واقعی پمپ
ظرفیت نامی پمپ تنها نقطه شروع تحلیل است. آنچه در عملکرد واقعی اهمیت دارد، دبی مؤثر در شرایط عملیاتی است. افت فشار ناشی از اتصالات، زانوییها، فیلترهای کثیف، شیرهای نیمهباز و ویسکوزیته بالا میتواند دبی را کمتر از مقدار طراحی کند.

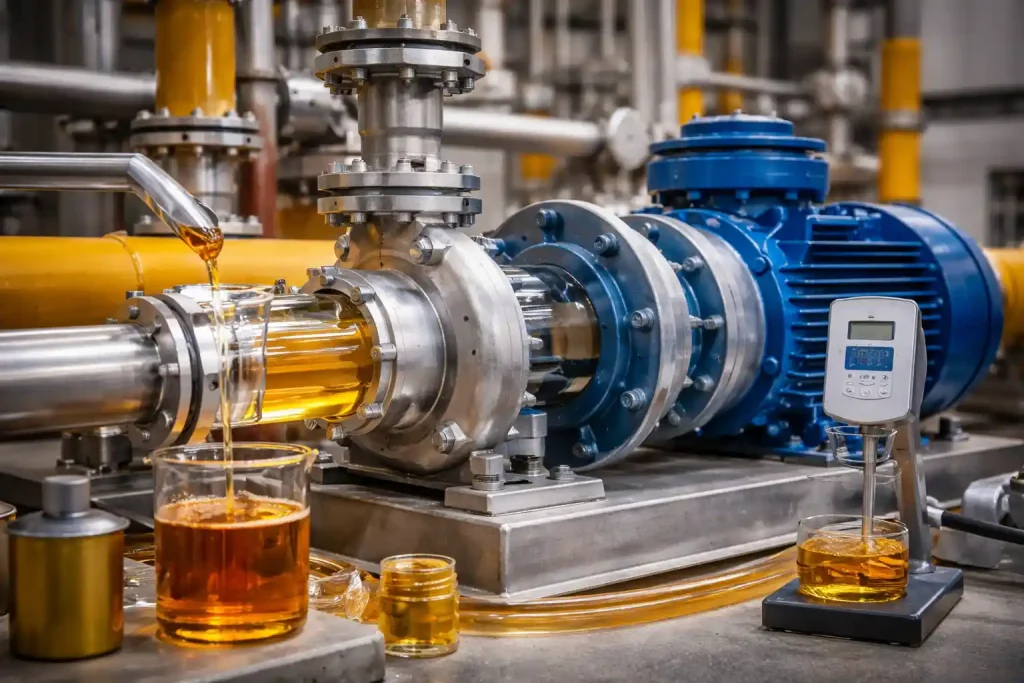

ویسکوزیته روغن در دمای کار
روغن حرارتی در دماهای پایینتر غلیظتر است. اگر سیستم در مرحله راهاندازی یا در بخشی از سیکل با دمای پایین کار کند، افزایش ویسکوزیته موجب افت جریان و افزایش زمان گردش خواهد شد. این مسئله در زمستان، راهاندازیهای صبحگاهی و توقفهای بینشیفتی نمود بیشتری دارد.
طراحی لولهکشی و توزیع مدار
گاهی مشکل از پمپ یا روغن نیست، بلکه طراحی مدار بهصورت ذاتی نامتوازن است. شاخههای با طول متفاوت، قطر نامناسب لوله، توزیع غیریکسان بین مصرفکنندهها و نبود بالانس هیدرولیکی میتواند گردش را در برخی نواحی ضعیفتر کند.
وضعیت نگهداری تجهیزات
رسوب، اکسیداسیون روغن، گرفتگی فیلترها، خرابی کوپلینگ پمپ و سایش داخلی پروانه همگی میتوانند زمان گردش را بهتدریج افزایش دهند. این نوع افت عملکرد معمولاً تدریجی است و به همین دلیل دیر تشخیص داده میشود.
نشانههای نامناسب بودن زمان گردش روغن در خط تولید
چند علامت عملیاتی وجود دارد که نشان میدهد زمان گردش با نیاز فرایند هماهنگ نیست. تشخیص زودهنگام این نشانهها از بروز خرابیهای پرهزینه جلوگیری میکند.
- نوسان مداوم دمای محصول با وجود ثابت بودن ستپوینت
- اختلاف محسوس دما بین نقاط مختلف یک تجهیز
- دیر گرم شدن مدار یا کندی بازگشت به دمای مطلوب پس از تغییر بار
- بالا رفتن مصرف انرژی بدون افزایش معنادار ظرفیت تولید
- مشاهده نقاط داغ موضعی در راکتور، قالب یا غلتک
- افت کیفیت محصول در شیفتهای مختلف با وجود مواد اولیه یکسان
- افزایش دفعات روشن و خاموش شدن مشعل یا هیتر
- شکایت اپراتورها از کند بودن پاسخ سیستم حرارتی
چنانچه چند مورد از این نشانهها همزمان دیده شود، بررسی زمان گردش روغن باید در اولویت قرار گیرد.
تحلیل فرآیندی: زمان گردش روغن چگونه دمای تولید را ناپایدار میکند؟
برای درک بهتر موضوع، باید زنجیره اثر را مرحلهبهمرحله بررسی کرد.
۱. افزایش زمان گردش و تأخیر در انتقال حرارت
وقتی روغن دیرتر در مدار جابهجا میشود، انتقال انرژی به مصرفکننده با تأخیر صورت میگیرد. در این حالت، تجهیز بخشی از زمان را با کمبود حرارت مؤثر کار میکند.
۲. تأخیر در دریافت فیدبک واقعی
پس از عبور روغن از مصرفکننده، اطلاعات دمایی با فاصله زمانی بیشتری به بخش کنترلی برمیگردد. این تأخیر باعث میشود کنترلر بر مبنای شرایط قدیمی تصمیم بگیرد.
۳. تشدید نوسان کنترلی
در چنین وضعیتی، سیستم برای جبران افت دما فرمان گرمایش بیشتری میدهد. زمانی که اثر این فرمان با تأخیر ظاهر میشود، ممکن است از مقدار مورد نیاز عبور کند و دما بیش از حد بالا برود. نتیجه، نوسان سینوسی یا رفتوبرگشتی دما خواهد بود.
۴. افت کیفیت و افزایش ضایعات
در ادامه، فرایند تولید از محدوده پایدار خارج میشود. محصول نهایی ممکن است دچار تغییر ابعاد، افت خواص فیزیکی، تغییر رنگ، ناپایداری سطح یا حتی مردودی کامل شود.
استانداردها، شاخصها و معیارهای ارزیابی
برای ارزیابی عملکرد سیستم روغن داغ، نمیتوان تنها به دمای خروجی هیتر اکتفا کرد. شاخصهای دقیقتری باید پایش شوند:
- اختلاف دمای رفت و برگشت روغن
- زمان رسیدن سیستم به پایداری بعد از راهاندازی
- میزان نوسان دما در نقطه مصرف
- دبی واقعی هر شاخه مدار
- فشار مکش و دهش پمپ
- افت فشار فیلترها
- کیفیت شیمیایی روغن شامل اکسیداسیون، آلودگی و تخریب حرارتی
در بسیاری از رویههای صنعتی، کنترل این شاخصها بخشی از برنامه پایش پیشگیرانه محسوب میشود. همچنین استانداردهای مرتبط با سیستمهای انتقال حرارت بر انتخاب صحیح سیال، جلوگیری از دمای فیلم بالا، کنترل جریان و نگهداری منظم تأکید دارند.
۵ راهکار بهروز برای بهینهسازی زمان گردش روغن و تثبیت دمای تولید
۱. اندازهگیری دبی واقعی بهجای اتکا به داده طراحی
بسیاری از تصمیمهای اشتباه از اینجا شروع میشوند که مدیر فنی تصور میکند پمپ هنوز همان عملکرد اولیه را دارد. نصب فلومتر، تست افت فشار و اندازهگیری واقعی جریان در بارهای مختلف، نخستین گام اصلاحی است.
۲. بازطراحی هیدرولیکی شاخههای نامتوازن
اگر برخی مصرفکنندهها زودتر گرم و برخی دیرتر گرم میشوند، احتمالاً مدار نیاز به بالانس مجدد دارد. در این مرحله میتوان قطر خطوط، مسیرها، شیرهای تنظیم و آرایش انشعابات را بازبینی کرد.
۳. استفاده از کنترل دور پمپ بر اساس بار واقعی
در سامانههای جدید، نصب اینورتر روی پمپ گردش امکان تطبیق دبی با بار فرایند را فراهم میکند. این راهکار هم پایداری دمای تولید را بهبود میدهد و هم از مصرف انرژی اضافی جلوگیری میکند.
۴. پایش وضعیت روغن و جلوگیری از افزایش ویسکوزیته
تخریب روغن حرارتی فقط یک مسئله شیمیایی نیست؛ این پدیده مستقیماً روی زمان گردش اثر میگذارد. نمونهبرداری دورهای، کنترل آلودگی و تعویض بهموقع روغن میتواند جریان پایدارتر ایجاد کند.
۵. کاهش حجم مرده و حذف نقاط راکد در مدار
برخی سیستمها بهدلیل طراحی قدیمی یا توسعه مرحلهای، دارای بخشهایی هستند که گردش مؤثر در آنها ضعیف است. حذف مسیرهای غیرضروری، اصلاح کلکتورها و کوتاهسازی بخشهای ناکارآمد، زمان گردش را منطقیتر میکند.
خطاهای رایج در مدیریت زمان گردش روغن
شماری از اشتباهات تکرارشونده باعث میشود حتی سیستمهای مجهز هم به پایداری مطلوب نرسند.
انتخاب پمپ صرفاً بر اساس توان موتور
توان بیشتر الزاماً به معنای گردش بهتر نیست. آنچه اهمیت دارد نقطه عملکرد واقعی پمپ روی منحنی سیستم است.
بیتوجهی به تغییرات ویسکوزیته
در برخی واحدها، طراحی فقط بر اساس شرایط نامی انجام میشود، در حالی که راهاندازی سرد یا تغییرات فصلی میتواند شرایط کاملاً متفاوتی ایجاد کند.
نصب حسگر دما در محل نامناسب
اگر سنسور در نقطهای نصب شود که نماینده واقعی شرایط فرایند نیست، کنترلر تصویر درستی از رفتار حرارتی نخواهد داشت.
نادیده گرفتن گرفتگی تدریجی فیلترها
افت جریان همیشه ناگهانی نیست. گرفتگی تدریجی میتواند ماهها زمان گردش را بدتر کند بدون اینکه خرابی آشکار رخ دهد.
یکی دانستن دمای بالا با انتقال حرارت مناسب
گاهی اپراتور تصور میکند وقتی دمای روغن زیاد است، پس سیستم درست کار میکند. در واقع، ممکن است دمای روغن بالا باشد اما بهدلیل گردش نامناسب، انتقال مؤثر به مصرفکننده انجام نشود.
سناریوهای واقعی از تاثیر زمان گردش روغن بر پایداری دمای تولید
سناریوی اول: خط تولید فیلم پلیمری
در یک واحد تولید فیلم، ضخامت محصول بهصورت متناوب تغییر میکرد. بررسی اولیه روی مواد اولیه و قالب نتیجه مشخصی نداد. پس از اندازهگیری دبی واقعی، مشخص شد یکی از شاخههای روغن بهدلیل نیمهگرفتگی فیلتر، زمان گردش بالاتری نسبت به طراحی دارد. با اصلاح جریان، نوسان ضخامت کاهش یافت و ضایعات خط بهطور محسوسی افت کرد.
سناریوی دوم: راکتور تولید رزین
در کارخانهای شیمیایی، زمان رسیدن راکتور به دمای هدف از حد معمول بیشتر شده بود و واکنشها یکنواخت پیش نمیرفتند. تحلیل دادهها نشان داد ویسکوزیته روغن بهدلیل تخریب حرارتی افزایش یافته و پمپ در نقطه بهینه کار نمیکند. تعویض روغن و اصلاح شرایط پمپاژ موجب شد پایداری حرارتی بازگردد.
سناریوی سوم: غلتک حرارتی در صنعت چاپ
یک مجموعه چاپ صنعتی با مشکل تفاوت کیفیت بین ابتدای و انتهای رول مواجه بود. علت اصلی، اختلاف دمای سطح غلتک بر اثر توزیع نامناسب روغن در مسیرهای داخلی تشخیص داده شد. با بازطراحی مسیر گردش و بالانس بهتر مدار، کیفیت چاپ یکنواخت شد.
نکات اجرایی و فنی که معمولاً نادیده گرفته میشوند
برخی جزئیات ظاهراً کوچک، اثر بزرگی بر زمان گردش روغن و پایداری دمای تولید دارند:
- عایقکاری ناقص خطوط رفت و برگشت
- استفاده از زانوییها و اتصالات اضافی
- انتخاب نادرست قطر لوله در توسعههای بعدی سیستم
- نبود نقاط مناسب برای هواگیری مدار
- انتخاب روغن نامتناسب با بازه دمایی واقعی
- جانمایی نامناسب سنسورها نسبت به نقاط بحرانی
- بیتوجهی به کیفیت برق و نوسان دور موتور پمپ
- تأخیر در سرویس کوپلینگ، یاتاقان و آببندی پمپ
در عمل، همین جزئیات هستند که تفاوت بین یک سیستم پایدار و یک مدار پرنوسان را رقم میزنند.
چکلیست ارزیابی زمان گردش روغن در واحد تولید
برای بررسی وضعیت موجود، این چکلیست میتواند مبنای اقدام فنی قرار گیرد:
- حجم واقعی مدار حرارتی را محاسبه کنید.
- دبی واقعی پمپ را در شرایط کاری اندازه بگیرید.
- اختلاف دمای رفت و برگشت را ثبت و تحلیل کنید.
- عملکرد شاخههای مختلف مدار را با هم مقایسه کنید.
- وضعیت فیلترها، صافیها و شیرهای کنترلی را بررسی کنید.
- کیفیت روغن را با آزمایش دورهای ارزیابی کنید.
- محل نصب سنسورهای دما را بازبینی کنید.
- زمان پاسخ سیستم پس از تغییر بار را بسنجید.
- افت فشار مسیرها را در بار کامل بررسی کنید.
- دادههای نوسان دمای محصول را با شرایط گردش روغن تطبیق دهید.
سوالات متداول
آیا زمان گردش روغن همیشه باید تا حد ممکن کم باشد؟
خیر. زمان بسیار کم نیز اگر بدون تناسب با ظرفیت تبادل و طراحی مدار باشد، لزوماً به پایداری بهتر منجر نمیشود. معیار اصلی، گردش بهینه و متناسب با بار فرایند است.
چه تفاوتی بین دبی پمپ و زمان گردش روغن وجود دارد؟
دبی پمپ حجم جریان در واحد زمان است، اما زمان گردش نشان میدهد روغن برای تکمیل یک سیکل کامل در مدار چه مدت زمان نیاز دارد.
آیا کیفیت روغن میتواند دمای تولید را ناپایدار کند؟
بله. افزایش ویسکوزیته، اکسیداسیون و آلودگی روغن باعث افت جریان مؤثر و کاهش کیفیت انتقال حرارت میشود.
نشانه اصلی نامناسب بودن زمان گردش در عمل چیست؟
رایجترین نشانه، نوسان دمای محصول یا تجهیز با وجود ثابت بودن تنظیمات کنترل است.
آیا فقط پمپ مسئول زمان گردش نامناسب است؟
خیر. طراحی لولهکشی، گرفتگی فیلتر، انتخاب روغن، آرایش شاخهها و حتی محل سنسورها نیز در این مسئله مؤثرند.
در کدام صنایع این موضوع حساستر است؟
صنایع پلیمری، غذایی، شیمیایی، چاپ، نساجی، دارویی و هر فرایندی که به دقت حرارتی وابسته باشد، حساسیت بالاتری دارند.
آیا اینورتر میتواند پایداری دمای تولید را بهتر کند؟
در بسیاری از کاربردها بله. کنترل دور پمپ بر اساس بار واقعی میتواند جریان را بهینه کرده و نوسان دما را کاهش دهد.
هر چند وقت یکبار باید سیستم گردش روغن پایش شود؟
بازه پایش به شرایط فرایند بستگی دارد، اما در واحدهای حساس، پایش دبی، فشار، کیفیت روغن و نوسان دما باید در برنامه نگهداری پیشگیرانه منظم قرار گیرد.
