تحلیل رفتار حرارتی روغن در مدار بسته دیگ روغن داغ؛مدل‌سازی تا کنترل‌های ایمنی

مدار بسته دیگ روغن داغ برای انتقال گرما در صنایع فرایندی، نیازمند درک دقیق رفتار حرارتی روغن در شرایط واقعی بهره‌برداری است. وقتی روغن از چرخه‌ای مشخص تبعیت می‌کند، هر تغییر کوچک در دبی، دما، فشار، یا کیفیت سیال می‌تواند به تغییر الگوی انتقال حرارت و حتی تشکیل رسوب یا افت کارایی منجر شود. از طرف دیگر، چون سیستم اغلب در محدوده‌های دمایی بالا کار می‌کند، خطای تصمیم در انتخاب پارامترهای بهره‌برداری می‌تواند هزینه‌های تعمیرات، توقف تولید و ریسک ایمنی را افزایش دهد. بنابراین تحلیل علمی رفتار حرارتی روغن، یک نیاز صرفاً تئوریک نیست و به طراحی، راه‌اندازی و نگهداشت حرفه‌ای گره خورده است.

چرا تحلیل رفتار حرارتی اهمیت حیاتی دارد؟

سیستم‌های روغن داغ معمولاً ترکیبی از اجزای گرم‌کننده، مبدل‌ها، خطوط لوله، پمپ، شیرآلات و کنترل‌های دما هستند. در چنین سامانه‌ای، رفتار حرارتی روغن تحت تأثیر هم‌زمان چند سازوکار قرار می‌گیرد؛ از جمله رسانش و جابه‌جایی در لایه‌های سیال، مقاومت حرارتی دیواره‌ها، افت فشار ناشی از اصطکاک، و همچنین تغییر خواص فیزیکی روغن با دما و گذر زمان. با توجه به این واقعیت، تحلیل درست باعث می‌شود نقاط داغ، افت انتقال حرارت، و ریسک تخریب حرارتی روغن قبل از تبدیل شدن به خرابی بزرگ شناسایی شوند.

گستره موضوع و خروجی مورد انتظار مقاله

هدف این متن، ارائه یک چارچوب تخصصی برای تحلیل رفتار حرارتی روغن در مدار بسته دیگ روغن داغ است؛ به گونه‌ای که بتوان آن را در طراحی و همچنین در ارزیابی عملکرد عملیاتی به کار گرفت. همچنین خطاهای رایج، چالش‌های کنترل دمایی، راهکارهای به‌روز، و روش‌های اجرایی برای کاهش ریسک و بهبود راندمان بررسی می‌شوند. در پایان نیز مجموعه‌ای از پاسخ‌های کوتاه و دقیق برای Featured Snippets و یک بخش FAQ برای پرسش‌های پرتکرار ارائه خواهد شد.

تعریف دقیق رفتار حرارتی روغن در مدار بسته دیگ روغن داغ

رفتار حرارتی روغن به معنای تغییرات ترکیبی دما، ویسکوزیته، چگالی، ظرفیت گرمایی ویژه، هدایت حرارتی، و شاخص‌های کیفی سیال در طول مسیر گردش در مدار است. مدار بسته نیز یعنی روغن پس از عبور از تجهیزات مختلف، بدون خروج از چرخه به مخزن/سیستم اصلی بازمی‌گردد و بدین ترتیب الگوی حرارتی آن در بازه‌های زمانی مختلف قابل تعقیب است.

در دیگ روغن داغ، انرژی سوخت به سطح گرم‌کننده منتقل می‌شود و سپس روغن با افزایش دما، گرما را به بار یا فرایند مورد نظر انتقال می‌دهد. در یک مدل مفهومی، زنجیره زیر برقرار است:

1. انتقال حرارت از شعله/گازهای داغ به دیواره‌های گرم‌کننده
2. هدایت از دیواره به سیال
3. همرفت روغن در داخل لوله یا کویل
4. تغییر خواص روغن با دما
5. بازگشت به مسیر رفت و تکرار چرخه

هر کدام از این حلقه‌ها می‌تواند عامل انحراف عملکرد باشد. برای مثال، اگر ویسکوزیته روغن در دمای کاری بالاتر از انتظار باشد، دبی مؤثر کاهش پیدا می‌کند و سطح مؤثر تبادل حرارت افت می‌کند. از طرف دیگر، اگر افت فشار زیاد شود، ممکن است سرعت جریان از محدوده بهینه پایین‌تر بیاید و در نقاط خاص، گرادیان دما افزایش یابد.

اهمیت صنعتی تحلیل حرارتی در بازار دیگ‌های روغن داغ

تحلیل حرارتی در صنعت روغن داغ به دلیل سه محور اصلی اهمیت دارد: ایمنی، کیفیت محصول، و اقتصادی بودن. از نظر ایمنی، تشکیل دوده، رسوب کربنی، یا تخریب حرارتی روغن می‌تواند به افت شدید انتقال حرارت و افزایش احتمال گرمایش موضعی منجر شود. در محور کیفیت محصول، پایداری دمای فرایند وابسته به توان واقعی انتقال گرماست؛ نوسان دمای روغن در مدار می‌تواند باعث نوسان دمایی در مبدل یا تجهیزات مصرف‌کننده شود. در نهایت، از نظر اقتصادی، راندمان دیگ، مصرف سوخت، زمان توقف برای سرویس، و طول عمر روغن به کیفیت کنترل حرارتی و مدیریت ریسک رسوب وابسته است.

گزارش‌های صنعتی و جمع‌بندی‌های استانداردهای مرتبط با طراحی سیستم‌های انتقال حرارت معمولاً بر موضوعاتی مانند پایش کیفی سیال، کنترل دماهای حد، جلوگیری از افت جریان، و مدیریت آلودگی تاکید دارند. این تاکیدها از آن‌جا می‌آید که در دماهای بالا، یک عدم قطعیت کوچک می‌تواند به تخریب پیشرونده تبدیل شود.

مبانی فیزیکی: از تغییر خواص روغن تا افت انتقال حرارت

برای تحلیل دقیق، باید بدانید خواص روغن با دما تغییر می‌کنند. این تغییرات روی شاخص‌های کلیدی زیر اثر مستقیم دارند:

• ویسکوزیته: تعیین‌کننده رژیم جریان و میزان افت فشار
• ظرفیت گرمایی ویژه: مؤثر بر توان جذب گرما توسط روغن
• هدایت حرارتی: اثرگذار بر انتقال گرما در لایه‌های نزدیک دیواره
• چگالی: مؤثر بر محاسبات دبی جرمی و رفتار هیدرولیکی
• تمایل به تشکیل رسوب: وابسته به ترکیب شیمیایی، کیفیت روغن، و شرایط دمایی/اکسیداسیون

رژیم جریان و همرفت

در داخل لوله یا کویل، همرفت تابعی از عدد رینولدز و عدد ناسلت است. وقتی دبی کاهش پیدا کند یا ویسکوزیته افزایش یابد، احتمال تبدیل از رژیم آرام به انتقالی یا حتی کاهش شدت اختلاط افزایش می‌یابد. این حالت معمولاً باعث کاهش ضریب انتقال حرارت و افزایش دمای دیواره می‌شود، و همین موضوع در عمل به “نقاط داغ” مشهور است.

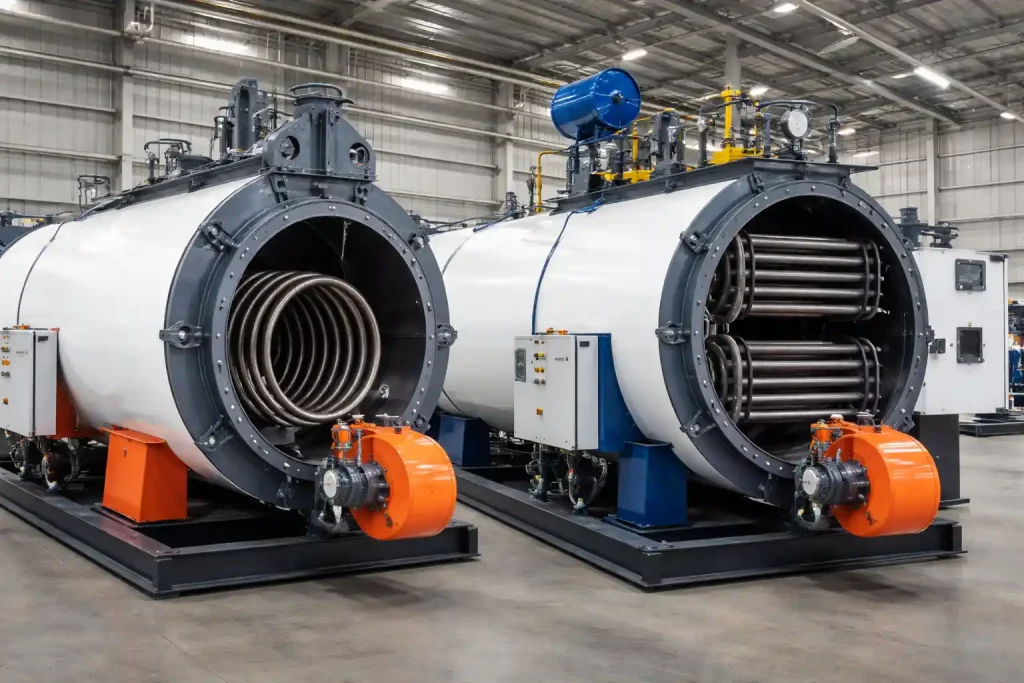

گرادیان دما و ریسک تخریب حرارتی

حتی اگر دمای میان‌برآورد روغن در حد مجاز باشد، گرادیان شدید بین دیواره گرم‌کننده و سیال می‌تواند باعث بالا رفتن دمای موضعی و تسریع تخریب روغن شود. بنابراین، اتکا به یک نقطه اندازه‌گیری دما کافی نیست. لازم است آرایش سنسورها، نوع ترموول، و محل نصب به گونه‌ای باشد که نمای واقعی از وضعیت حرارتی ارائه دهد.

مدل‌سازی فرآیندی: چارچوب گام‌به‌گام برای تحلیل

برای اینکه تحلیل کاربردی باشد، باید روش آن شبیه یک چک‌لیست مهندسی قابل اجرا ارائه شود. یک رویکرد عملی می‌تواند این مراحل را پوشش دهد.

گام ۱: تعریف سناریوی عملیاتی

ابتدا باید محدوده‌های زیر مشخص شوند:

• دمای هدف رفت و برگشت
• فشار مدار
• دبی نامی پمپ و محدوده بهره‌برداری
• نوع بار حرارتی (پایدار یا متناوب)
• کیفیت و نوع روغن (در صورت دسترسی به مشخصات سازنده)

اگر سیکل بهره‌برداری متناوب باشد، باید چرخه‌های گرمایش/سردکردن نیز لحاظ شوند؛ چون در زمان‌های گذرا، رفتار حرارتی با حالت ماندگار تفاوت دارد.

گام ۲: تعیین تراز انرژی و محاسبه توان انتقال

در یک رویکرد تراز انرژی، توان منتقل‌شده از سمت دیگ با دبی جرمی و ظرفیت گرمایی ویژه روغن مرتبط است. شکل ساده رابطه به صورت زیر در مفاهیم مهندسی مطرح می‌شود:

$$Q = \dot{m}\, c_p \, (T_{in}-T_{out})$$Q=m˙cp​(Tin​−Tout​)

در این رابطه، انتخاب بازه دمایی و نحوه تخمین $c_p$cp​ با دما، نقش تعیین‌کننده دارد. اگر $c_p$cp​ ثابت فرض شود، خطای محاسبه ممکن است در دماهای بالا افزایش یابد.

گام ۳: تحلیل افت فشار و اثر آن بر دبی مؤثر

افت فشار در مسیر، رفتار جریان را تحت تأثیر قرار می‌دهد. نتیجه مستقیم افت فشار می‌تواند کاهش دبی یا نوسان آن باشد. بنابراین لازم است:

• افت فشار تجهیزات اصلی (فیلتر، شیرها، مبدل‌ها، کویل‌ها)
• افت فشار طولی در خطوط
• و اثر کاهش سطح مقطع مؤثر به دلیل رسوب یا گرفتگی

در تحلیل دیده شود. در عمل، برخی بهره‌برداران فقط به تغییر دما نگاه می‌کنند، اما شاخص افت فشار غالباً زودتر هشدار می‌دهد.

گام ۴: برآورد ضریب انتقال حرارت و شناسایی نقاط داغ

با داشتن دبی، خواص روغن، هندسه مسیر، و تخمین رژیم جریان، می‌توان تغییرات ضریب انتقال حرارت را تحلیل کرد. سپس گرادیان‌های حرارتی و احتمال افزایش دمای دیواره ارزیابی می‌شود. اگر ضریب انتقال حرارت کمتر از مقدار طراحی شود، دمای دیواره برای دستیابی به توان مشخص باید بیشتر گردد؛ همین افزایش می‌تواند زمینه تخریب را تقویت کند.

گام ۵: پایش کیفی روغن و اصلاح مدل

در تحلیل پیشرفته، کیفیت روغن یک متغیر کلیدی است. آزمایش‌هایی مانند اندازه‌گیری شاخص‌ها و ارزیابی میزان آلودگی، می‌توانند پارامترهای مؤثر بر انتقال حرارت و مقاومت در برابر اکسیداسیون را مشخص کنند. سپس مدل تحلیلی با داده‌های واقعی به‌روز می‌شود؛ این کار معمولاً خطای پیش‌بینی را کاهش می‌دهد.

خطاهای رایج و چالش‌های عملیاتی در مدار بسته روغن داغ

در پروژه‌های صنعتی، چند اشتباه پرتکرار دیده می‌شود. این موارد معمولاً منجر به نوسان دمایی، کاهش راندمان، یا افزایش خطر رسوب و تخریب می‌شوند.

1. نصب سنسور دما در محل غیرنماینده: اگر ترموکوپل به دیواره یا جریان نامناسب حساس باشد، ثبت دما ممکن است گرادیان واقعی را پوشش ندهد.
2. فرض یک‌سان بودن خواص روغن در کل مسیر: در دماهای بالا، تغییرات $c_p$cp​ و ویسکوزیته قابل توجه است و باید با دما لحاظ شود.
3. عدم توجه به افت فشار به عنوان شاخص سلامت: بسیاری از تیم‌ها دما را معیار اصلی قرار می‌دهند، اما افت فشار معمولاً پیش‌درآمد گرفتگی‌ها و رسوبات است.
4. سیکل‌های گرمایش/سردکردن با شیب نامناسب: در گذراها، تنش حرارتی و تغییرات شیمیایی می‌تواند تسریع شود.
5. نگهداری ناکافی فیلتر یا عدم کنترل آلودگی: ذرات معلق، علاوه بر افزایش افت فشار، مقاومت حرارتی را هم زیاد می‌کنند.

سناریوی واقعی‌گونه: نوسان دمای برگشت بدون تغییر دمای رفت

فرض کنید دمای رفت در محدوده هدف ثابت مانده، اما دمای برگشت نوسان دارد. این الگو معمولاً به یکی از حالت‌ها اشاره می‌کند:

• افت جزئی دبی به علت افزایش مقاومت در مسیر یا گرفتگی فیلتر
• تغییر بار حرارتی مصرف‌کننده
• یا تغییر خواص روغن به دلیل آلودگی و تغییر شیمیایی

در این وضعیت، اگر فقط یک نقطه اندازه‌گیری مبنا باشد، تیم بهره‌برداری ممکن است دچار برداشت اشتباه شود. تحلیل ترکیبی دما و افت فشار، مسیر تشخیص را دقیق‌تر می‌کند.

راهکارهای به‌روز برای بهینه‌سازی رفتار حرارتی روغن

در ادامه، چند راهکار عملی ارائه می‌شود که هدفشان کاهش ریسک تخریب حرارتی، افزایش یکنواختی انتقال حرارت، و پایدارسازی کنترل دماست. این راهکارها در سطح اجرایی قابل پیاده‌سازی هستند.

راهکار ۱: طراحی آرایش حسگرها و منطق کنترل چندنقطه‌ای

به جای تکیه صرف بر یک ترموستات یا یک سنسور، می‌توان از:

• سنسورهای رفت و برگشت در نزدیکی‌های استاندارد
• سنسورهای نزدیک به مبدل/کویل
• و یک شاخص کمکی از افت فشار یا دبی

استفاده کرد. سپس منطق کنترل می‌تواند بر اساس چند سیگنال عمل کند. نتیجه معمولاً کاهش نوسان و افزایش اطمینان نسبت به وضعیت نقاط داغ است.

راهکار ۲: مدیریت رسوب و کنترل آلودگی با برنامه سرویس مبتنی بر داده

یک برنامه نگهداری صرفاً زمانی، همیشه کافی نیست. رویکرد داده‌محور شامل:

• پایش دوره‌ای افت فشار
• ثبت روند دما در حالت‌های مشابه
• بررسی شیمیایی روغن در بازه‌های برنامه‌ریزی شده
• و ارزیابی تمیزی داخلی

می‌تواند زمان مناسب برای سرویس فیلتر، شستشو یا اقدام‌های پیشگیرانه را تعیین کند. این مدل معمولاً هزینه توقف را کاهش می‌دهد.

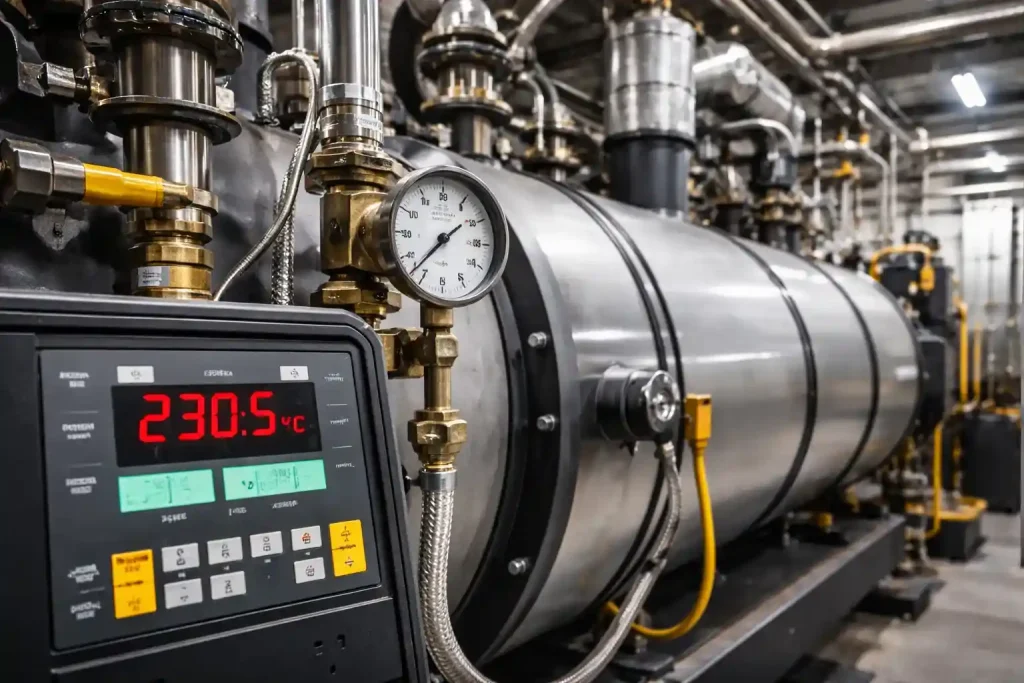

راهکار ۳: بهینه‌سازی دبی و محدودسازی گرادیان حرارتی با کنترل پمپ

وقتی دبی کمتر از محدوده مناسب شود، ضریب انتقال حرارت افت کرده و دمای موضعی افزایش می‌یابد. با استفاده از روش‌های کنترل پمپ (مثلاً کنترل دور یا کنترل مبتنی بر سیگنال‌های دبی/فشار)، می‌توان دبی را در بازه مطلوب نگه داشت. بدین ترتیب هم انتقال حرارت بهتر می‌شود و هم ریسک تخریب موضعی کمتر خواهد بود.

راهکار ۴: انتخاب روغن مناسب و پایش کیفیت جهت کاهش نرخ تخریب

نوع روغن و شاخص‌های سازنده، تعیین می‌کنند روغن تا چه حد در دماهای کاری پایدار است. اگر روغن از محدوده دمایی توصیه شده فاصله بگیرد یا دچار آلودگی شود، نرخ تخریب افزایش می‌یابد و تشکیل رسوب سرعت می‌گیرد. بنابراین پایش کیفیت روغن و تنظیم برنامه تعویض یا احیا (در صورت امکان) باید بخشی از راهبرد تحلیل حرارتی باشد.

راهکار ۵: تنظیم برنامه بهره‌برداری در گذراها (استارت/استاپ)

در سیکل‌های گرمایش و توقف، گذراها از نظر تخریب حرارتی حساس هستند. با تعیین شیب‌های گرمایش، توقف کنترل‌شده و زمان ماند، می‌توان گرادیان‌های شدید را کاهش داد. این کار به شکل مستقیم روی طول عمر روغن و پایداری انتقال حرارت اثر می‌گذارد.

آموزش کاربردی: تحلیل یک مورد واقعی‌گونه برای تصمیم مهندسی

برای نمایش روش، یک سناریو فرضی اما نزدیک به واقعیت ارائه می‌شود.

داده‌های اولیه

• دمای رفت: حدود ۲۶۰°C (ثابت یا نزدیک به ثابت)
• دمای برگشت: حدود ۲۱۰°C با نوسان
• فشار مدار: کاهش تدریجی در ۱۰ روز اخیر
• افت فشار فیلتر: افزایش قابل مشاهده
• زمان کار: بهره‌برداری نزدیک به ۳ شیفت

فرض‌های اولیه

با توجه به روند افزایش افت فشار فیلتر و کاهش فشار مدار، احتمال گرفتگی یا افزایش مقاومت جریان بالاست. اگر dبی کاهش پیدا کند، هم توان واقعی انتقال حرارت کاهش می‌یابد و هم ممکن است در بخش‌هایی از کویل گرمایش موضعی بیشتر شود. در چنین شرایطی، نوسان برگشت می‌تواند از تغییرات دبی مؤثر یا تغییر وضعیت رسوب ناشی شود.

اقدامات پیشنهادی

1. بررسی وضعیت فیلتر و تمیزی مسیر (در چارچوب دستورالعمل کارخانه)
2. کنترل عملکرد پمپ و صحت سیگنال‌های کنترلی
3. ثبت داده‌های دما در چند نقطه (اگر امکان نصب کوتاه‌مدت وجود دارد)
4. نمونه‌گیری روغن برای ارزیابی کیفیت (در صورت دسترسی به آزمایشگاه)
5. تنظیم محدودیت‌های کنترلی برای جلوگیری از افزایش گرادیان در گذراها

در نتیجه، تصمیم مهندسی از “حدس” به سمت “استدلال مبتنی بر داده” حرکت می‌کند. همین رویکرد معمولاً زمان تشخیص را کم کرده و از تعمیرات بی‌هدف جلوگیری می‌کند.

طراحی و نگهداری: نکات اجرایی کلیدی برای کاهش ریسک

چند اصل اجرایی وجود دارد که در پروژه‌های موفق تکرار می‌شوند. این موارد را می‌توان به عنوان استانداردهای مدیریتی و فنی در نظر گرفت:

• کالیبراسیون دوره‌ای سنسورها: انحراف کوچک در سنجش دما می‌تواند کنترل را به سمت رفتار نامطلوب سوق دهد.
• کنترل کیفیت روغن در قالب برنامه: بدون پایش، تحلیل حرارتی ناقص می‌ماند.
• مدیریت اختلاف دمای رفت و برگشت: این اختلاف شاخصی برای توان و کارایی انتقال حرارت است.
• پایش افت فشار برای تشخیص گرفتگی‌ها: افزایش روند افت فشار اغلب نشانه رسوب یا آلودگی است.
• کنترل شیب‌های حرارتی در استارت و شات‌داون: گذراها می‌توانند نرخ تخریب را بالا ببرند.
• بررسی عایق‌کاری خطوط و کاهش تلفات: اگر تلفات حرارتی بالا باشد، تحلیل انرژی باید اصلاح شود.

---

رفتار حرارتی روغن داغ دقیقاً چیست؟

رفتار حرارتی روغن، تغییرات دما و خواص فیزیکی روغن در چرخه مدار است که روی انتقال حرارت و احتمال رسوب یا تخریب تأثیر می‌گذارد.

چرا اختلاف دمای رفت و برگشت در دیگ روغن داغ مهم است؟

چون نشان می‌دهد روغن چقدر گرما جذب کرده و توان انتقال به فرایند تا چه حد پایدار است.

چه چیزی معمولاً قبل از خرابی جدی نشانه می‌دهد؟

در بسیاری از موارد، افزایش افت فشار و تغییر روند دما در نقاط متعدد، زودتر از خرابی کامل ظاهر می‌شود.

چه خطایی بیشترین اثر منفی روی تحلیل دارد؟

اتکا به یک سنسور دما بدون توجه به موقعیت نصب و گرادیان واقعی سیال.

چرا گذراها (استارت و توقف) ریسک بیشتری ایجاد می‌کنند؟

چون گرادیان‌های حرارتی و شرایط دمایی موضعی سریع تغییر می‌کنند و می‌توانند تخریب روغن را تسریع کنند.

---

FAQ (People Also Ask): پرسش‌های پرتکرار با پاسخ‌های دقیق

1) آیا می‌توان تحلیل را فقط با دمای رفت انجام داد؟

خیر. دمای رفت به تنهایی تصویر کاملی از انتقال حرارت نمی‌دهد. معمولاً بررسی دمای برگشت و افت فشار همراه با آن ضروری است.

2) چه عواملی باعث تخریب حرارتی روغن در مدار بسته می‌شود؟

مهم‌ترین عوامل شامل گرمایش موضعی، افزایش گرادیان دما، آلودگی و افزایش مقاومت جریان، و قرار گرفتن طولانی روغن در دماهای بالاتر از محدوده توصیه شده است.

3) چگونه بفهمیم مشکل از گرفتگی مسیر است یا از کنترل؟

روند افت فشار، تغییرات دما در چند نقطه، و بررسی وضعیت عملکرد پمپ کمک می‌کند. اگر افت فشار همزمان افزایش یابد، احتمال گرفتگی بالاتر می‌رود.

4) نقش اختلاف دمای رفت و برگشت دقیقاً چیست؟

اختلاف دمای رفت و برگشت شاخص توان جذب شده توسط روغن و کارایی تبادل حرارت است. کاهش غیرعادی این اختلاف معمولاً به افت انتقال حرارت اشاره می‌کند.

5) سنسورهای دما باید در چه فاصله‌ای نصب شوند؟

فاصله دقیق به طراحی و دستورالعمل کارخانه بستگی دارد. با این حال، نصب در نزدیکی رفت و برگشت و دور از اختلاط‌های نامعمول، معمولاً دقت را افزایش می‌دهد.

6) آیا می‌توان روغن را بدون آزمایش دوره‌ای تعویض کرد؟

این کار ریسک بالایی دارد. چون رفتار حرارتی و نرخ تخریب به شرایط بهره‌برداری وابسته است، آزمایش‌های دوره‌ای تصویر واقعی‌تری ارائه می‌دهند.

7) بهترین راه کاهش تشکیل رسوب چیست؟

ترکیبی از کنترل کیفیت روغن، جلوگیری از ورود آلودگی، مدیریت دبی و جلوگیری از گرمایش موضعی، و اجرای برنامه نگهداری پیشگیرانه است.

8) چرا در برخی سیستم‌ها با وجود دمای کنترل‌شده، مشکل ایجاد می‌شود؟

چون کنترل معمولاً روی یک یا دو نقطه انجام می‌شود، اما گرادیان دمای موضعی ممکن است در نقاط دیگر بالاتر باشد. در نتیجه، تخریب موضعی رخ می‌دهد.
