مقدمه
لولهکشی بخار در دیگ پخت ضایعات یکی از مهمترین بخشهای تاسیسات حرارتی در صنایع بازیافت، خوراک دام، کشتارگاهها و واحدهای فرآوری ضایعات بهشمار میرود. اگر طراحی یا اجرای این سیستم بهدرستی انجام نشود، بخار با افت فشار و دمای قابلتوجه به دیگ میرسد و فرآیند پخت بهصورت ناقص انجام خواهد شد. تجربه پروژههای صنعتی نشان میدهد که بخش قابلتوجهی از توقفهای خط تولید و افزایش مصرف انرژی، مستقیماً به مشکلات لولهکشی بخار مربوط است. در این مقاله، بهعنوان یک راهنمای جامع، نکات فنی لولهکشی بخار برای دیگ پخت ضایعات، خطاهای رایج و روشهای استاندارد اجرایی را بررسی میکنیم.
لولهکشی بخار دیگ پخت ضایعات چیست و چرا اهمیت دارد؟
لولهکشی بخار مجموعهای از لولهها، اتصالات، شیرآلات و تجهیزات جانبی است که بخار تولیدشده در بویلر را به دیگ پخت ضایعات منتقل میکند. وظیفه اصلی این سیستم، انتقال انرژی حرارتی با حداقل افت فشار و کمترین میزان چگالش است. طبق گزارشهای صنعتی، بیش از ۵۵٪ کاهش راندمان دیگهای پخت ضایعات ناشی از طراحی یا اجرای نادرست خطوط بخار و کندانس است. به همین دلیل، رعایت اصول فنی در لولهکشی بخار نقش مستقیمی در کیفیت پخت، مصرف سوخت و طول عمر تجهیزات دارد.
مشخصات بخار مورد نیاز دیگ پخت ضایعات
بخار مورد استفاده در دیگ پخت ضایعات معمولاً بخار اشباع با فشار کاری بین ۴ تا ۱۲ بار است. دمای بخار باید متناسب با فشار انتخاب شود تا انتقال حرارت بهصورت یکنواخت انجام گیرد. وجود رطوبت بیش از حد یا ناخالصیهای روغنی در بخار، باعث کاهش راندمان حرارتی و ایجاد رسوب در جداره داخلی دیگ میشود. به همین دلیل، کیفیت بخار و شرایط لولهکشی آن اهمیت ویژهای دارد.
مراحل اصلی لولهکشی بخار برای دیگ پخت ضایعات

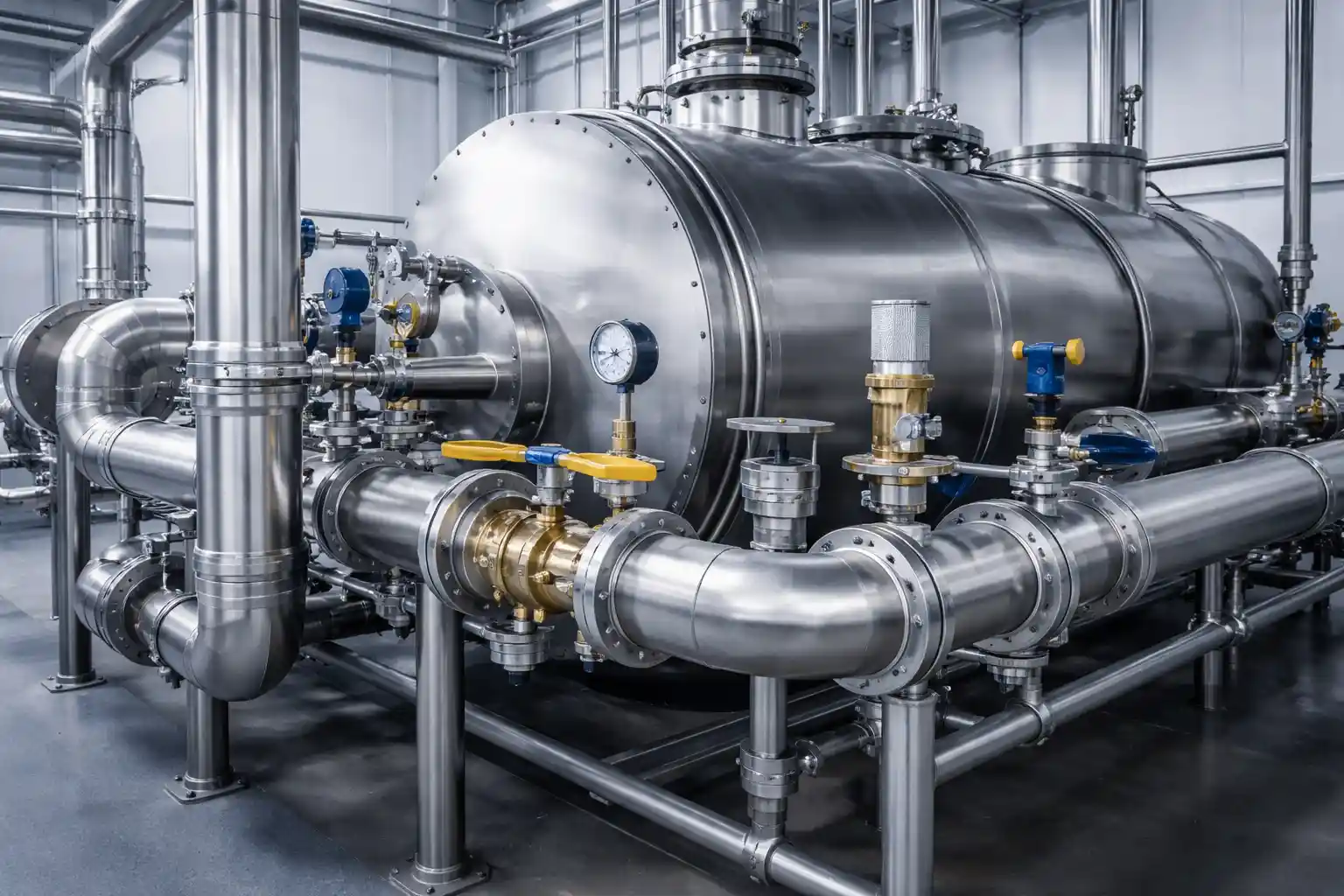

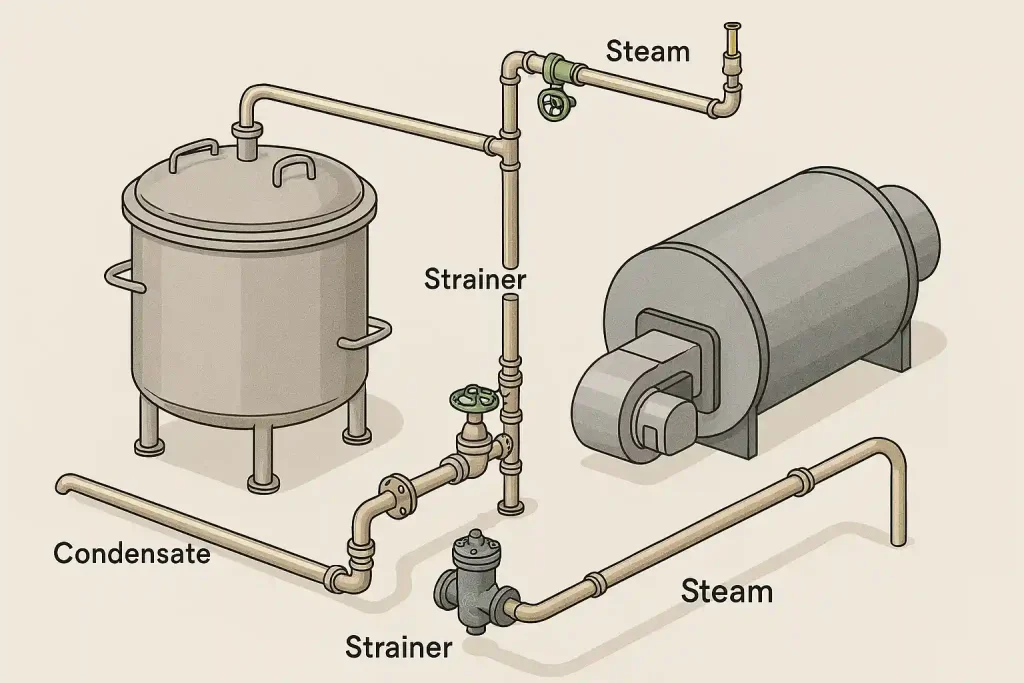

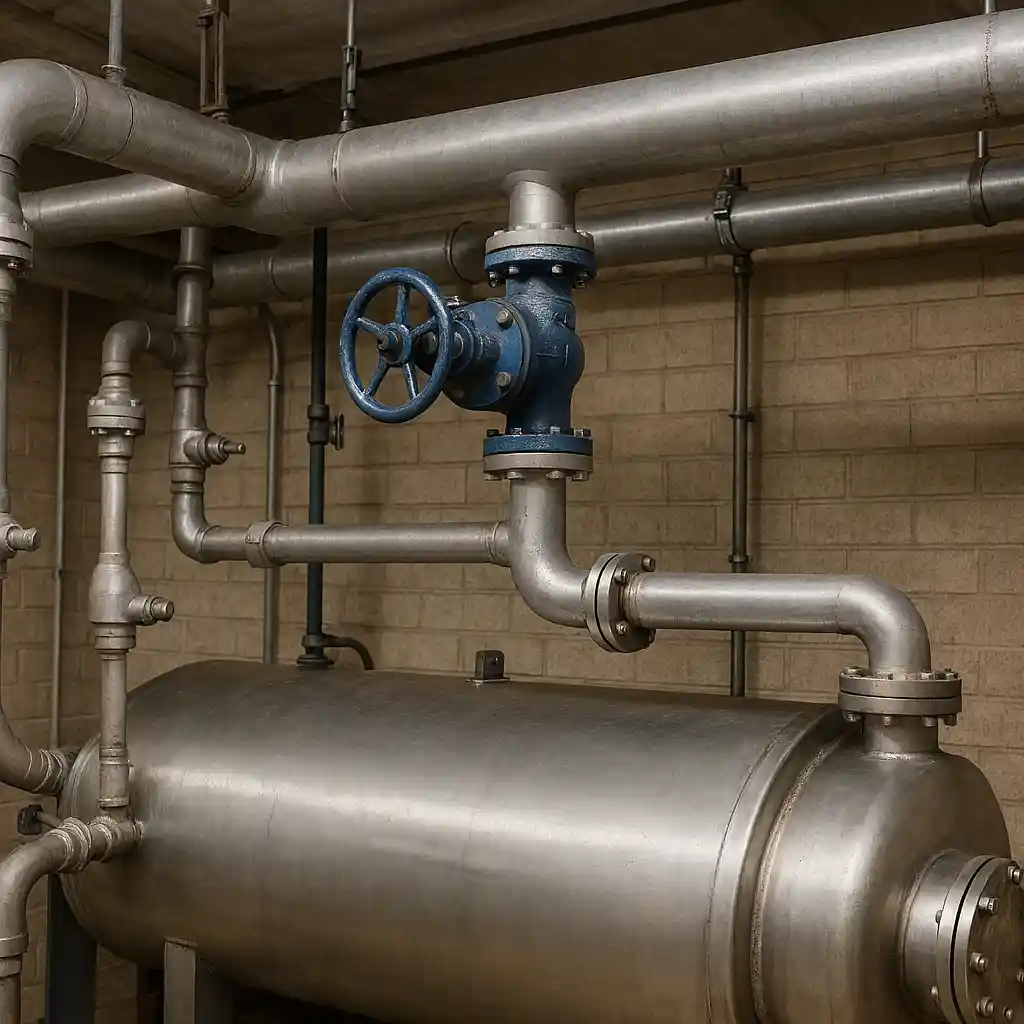

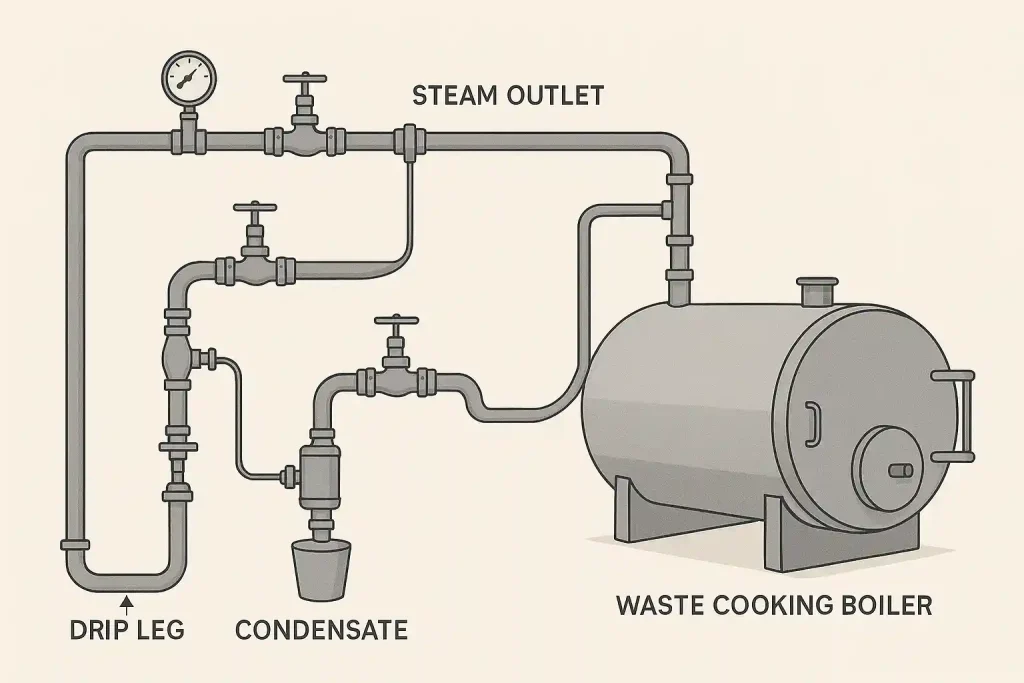

۱. طراحی و جانمایی مسیر لولهها
در مرحله طراحی، مسیر لولهکشی باید تا حد امکان کوتاه و مستقیم باشد. کاهش تعداد زانوها و تغییر مسیرها باعث افت کمتر فشار و کاهش احتمال چگالش میشود. جانمایی مسیر باید بهگونهای انجام شود که دسترسی مناسب برای تعمیر و نگهداری وجود داشته باشد.
۲. انتخاب قطر مناسب لوله بخار
قطر لوله بخار بر اساس دبی بخار، فشار کاری و طول مسیر محاسبه میشود. سرعت بخار در لوله نباید از محدوده مجاز فراتر رود، زیرا سرعت بالا باعث سایش داخلی لوله و ایجاد ضربه قوچ میشود. انتخاب قطر نامناسب، یکی از رایجترین خطاهای اجرایی در پروژههای صنعتی است.
۳. انتخاب جنس و استاندارد لولهها
برای لولهکشی بخار دیگ پخت ضایعات، استفاده از لولههای فولادی بدون درز مطابق استاندارد ASTM A106 یا DIN 17175 توصیه میشود. این لولهها مقاومت بالایی در برابر فشار و دمای بالا دارند و برای خطوط بخار صنعتی مناسب هستند. استفاده از لولههای درزدار یا غیر استاندارد، ریسک نشتی و شکست را افزایش میدهد.
۴. شیببندی و تخلیه کندانس
لولههای بخار باید دارای شیب مناسب در جهت جریان بخار باشند تا کندانس تشکیلشده بهراحتی تخلیه شود. عدم شیببندی صحیح، باعث تجمع آب در لوله و ایجاد ضربه قوچ میشود که میتواند به تجهیزات آسیب جدی وارد کند.

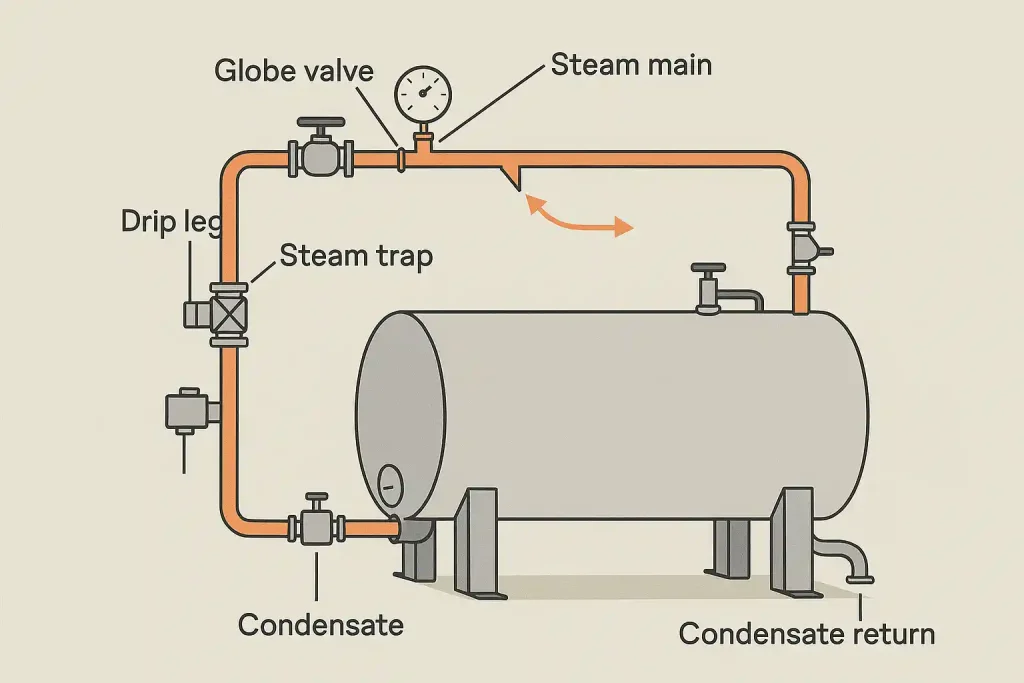

۵. نصب تله بخار و تجهیزات کنترلی
تله بخار یکی از اجزای کلیدی در سیستم لولهکشی بخار است که وظیفه تخلیه کندانس بدون خروج بخار زنده را بر عهده دارد. نصب تله بخار در نقاط پاییندست، قبل از دیگ پخت ضایعات و در طول مسیر ضروری است. انتخاب صحیح نوع تله بخار، نقش مهمی در افزایش راندمان سیستم دارد.
خطاهای رایج در لولهکشی بخار دیگ پخت ضایعات
۱. عدم شیببندی مناسب لولهها
۲. انتخاب قطر نامناسب لوله بخار
۳. حذف یا نصب نادرست تله بخار
۴. استفاده از لولههای غیراستاندارد
۵. عایقکاری ضعیف یا ناقص خطوط بخار
بر اساس گزارشهای فنی سال ۲۰۲۵، حدود ۴۵٪ خرابیهای دیگهای پخت ضایعات ناشی از مشکلات لولهکشی بخار و تخلیه نامناسب کندانس بوده است.
بهترین روشهای لولهکشی بخار برای دیگ پخت ضایعات (روشهای پیشنهادی ۲۰۲۵)
روش اول: طراحی مهندسی با نقشههای ایزومتریک
این روش باعث کاهش خطاهای اجرایی و افزایش دقت نصب میشود و برای پروژههای صنعتی بزرگ بسیار مناسب است.
روش دوم: استفاده از لولههای پیشساخته کارگاهی
پیشساخت لولهها در کارگاه، کیفیت جوش و سرعت نصب را افزایش داده و خطای انسانی را کاهش میدهد.

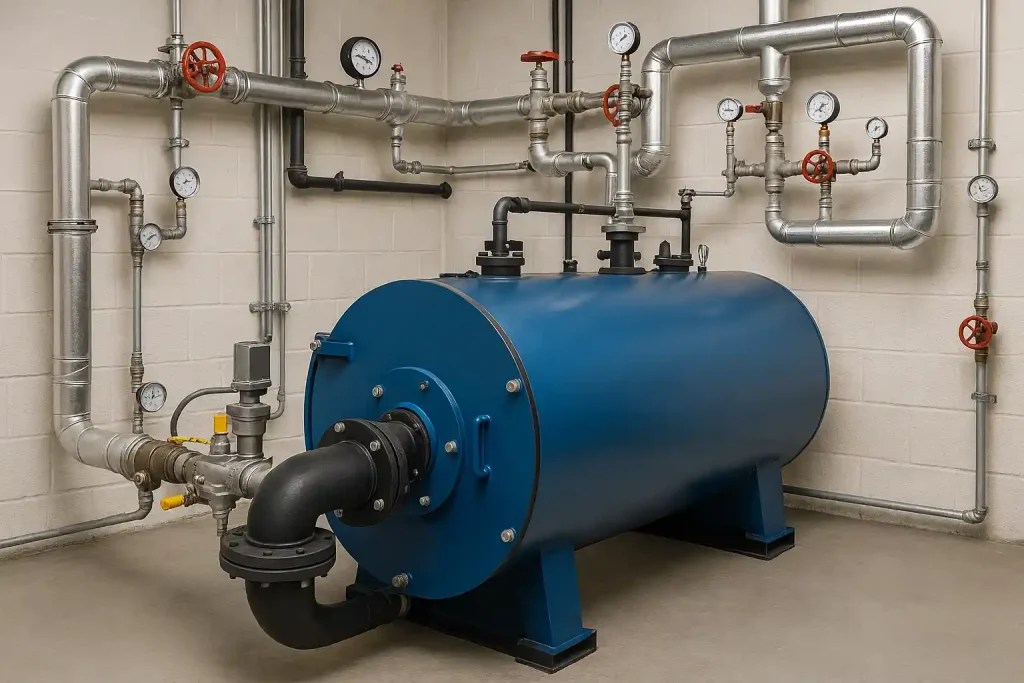

روش سوم: عایقکاری حرفهای با متریال صنعتی
استفاده از پشم سنگ یا پشم سرامیک با روکش آلومینیومی، اتلاف حرارت را به حداقل میرساند و ایمنی محیط را افزایش میدهد.
روش چهارم: نصب سیستم کامل تخلیه کندانس
ترکیب تله بخار، شیر یکطرفه و مخزن کندانس، عملکرد پایدار سیستم بخار را تضمین میکند.
نکات اجرایی مهم در لولهکشی بخار
- تست فشار قبل از بهرهبرداری الزامی است
- عایقکاری باید متناسب با دمای بخار انجام شود
- شیرآلات باید تحمل فشار و دمای کاری را داشته باشند
- مسیر لولهها نباید باعث تجمع کندانس شود
- بازدید دورهای از تلههای بخار ضروری است
مقایسه روشهای اجرای لولهکشی بخار
| روش اجرا | دقت | سرعت | هزینه | کاربرد |
|---|---|---|---|---|
| طراحی ایزومتریک | بسیار بالا | متوسط | متوسط | صنایع بزرگ |
| پیشساخت کارگاهی | بالا | بالا | متوسط | صنعتی |
| اجرای سنتی | متوسط | پایین | پایین | پروژههای کوچک |
| سیستم کامل کندانس | بالا | متوسط | بالا | خطوط حساس |
نکات کلیدی
- لولهکشی بخار دیگ پخت ضایعات باید بهگونهای طراحی شود که بخار با حداقل افت فشار و دما به دیگ برسد.
- شایعترین مشکل در لولهکشی بخار، تجمع کندانس و عدم تخلیه صحیح آن است.
- استفاده از لوله فولادی بدون درز و تله بخار مناسب، راندمان دیگ پخت ضایعات را بهطور چشمگیری افزایش میدهد.
- عایقکاری صحیح لولههای بخار، مصرف انرژی و هزینههای بهرهبرداری را کاهش میدهد.
سوالات متداول
لولهکشی بخار دیگ پخت ضایعات چیست؟
سیستمی برای انتقال بخار از بویلر به دیگ پخت با حداقل افت فشار و دما.
بهترین جنس لوله برای بخار دیگ پخت ضایعات کدام است؟
لوله فولادی بدون درز مطابق استاندارد ASTM A106.
چرا تخلیه کندانس در لولهکشی بخار مهم است؟
زیرا تجمع کندانس باعث ضربه قوچ، کاهش راندمان و آسیب به تجهیزات میشود.
آیا عایقکاری لوله بخار ضروری است؟
بله، عایقکاری باعث کاهش اتلاف انرژی و افزایش ایمنی میشود.
شایعترین خطای اجرایی در این سیستم چیست؟
عدم شیببندی مناسب و حذف تله بخار.
