مقدمه
یکی از حیاتیترین اجزای سیستم حرارت مرکزی با دیگ آب داغ، منبع انبساط است. اگر این منبع بهدرستی طراحی یا نصب نشود، فشار سیستم بهسرعت افزایش پیدا میکند و میتواند منجر به نشتی، خرابی پمپها و حتی ترکیدن دیگ شود. با توسعه روشهای نوین کنترل فشار در سالهای اخیر، استفاده از منابع انبساط بسته، سیستمهای هوشمند کنترل فشار و شیرهای ایمنی پیشرفته رواج بیشتری یافته است. در این مقاله بهصورت کامل بررسی میکنیم که منبع انبساط چیست، چرا اهمیت دارد، چگونه کار میکند، خطاهای رایج نصب چیست و بهترین روشهای استفاده از آن در سال ۲۰۲۵ کدام هستند.

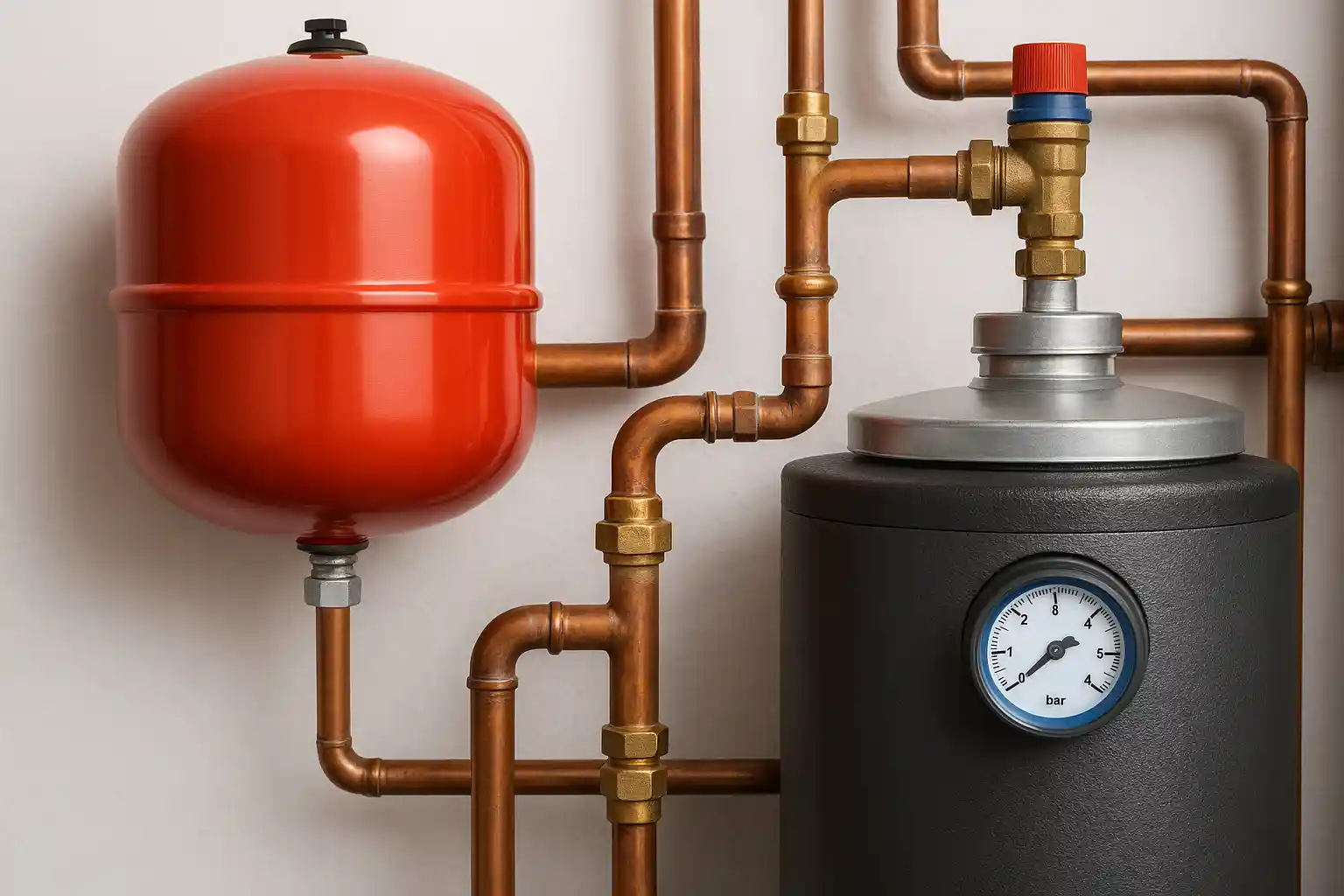

منبع انبساط چیست و چرا اهمیت دارد؟

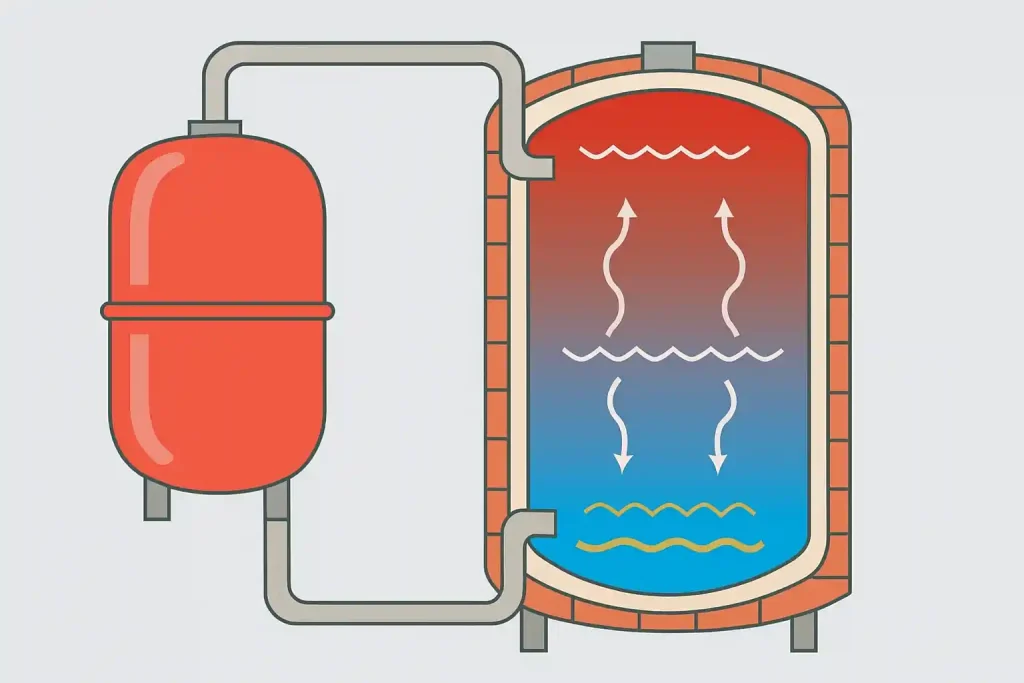

منبع انبساط مخزنی است که برای جبران افزایش حجم آب ناشی از افزایش دما در دیگ آب داغ استفاده میشود. این مخزن وظیفه دارد فشار سیستم را در محدوده استاندارد نگه دارد و از آسیب رسیدن به اجزای سیستم جلوگیری کند. طبق گزارش ASHRAE 2024، بیش از ۵۵٪ آسیبهای دیگ آب داغ در پروژههای مسکونی ناشی از نبود منبع انبساط مناسب یا تنظیم نادرست فشار آن بوده است. به همین دلیل انتخاب و نصب صحیح منبع انبساط نقش بسیار مهمی در ایمنی، راندمان و طول عمر سیستم دارد.
مراحل اصلی نصب و راهاندازی منبع انبساط
۱. انتخاب نوع مناسب منبع انبساط
انتخاب بین منبع انبساط باز و منبع انبساط بسته اولین مرحله است.
- در سیستمهای قدیمی معمولاً از منابع باز استفاده میشد.
- در سیستمهای جدید، منابع بسته با دیافراگم و تیوپ لاستیکی استاندارد هستند.
- حجم مخزن باید بر اساس ظرفیت دیگ، دمای کاری و فشار سیستم محاسبه شود.

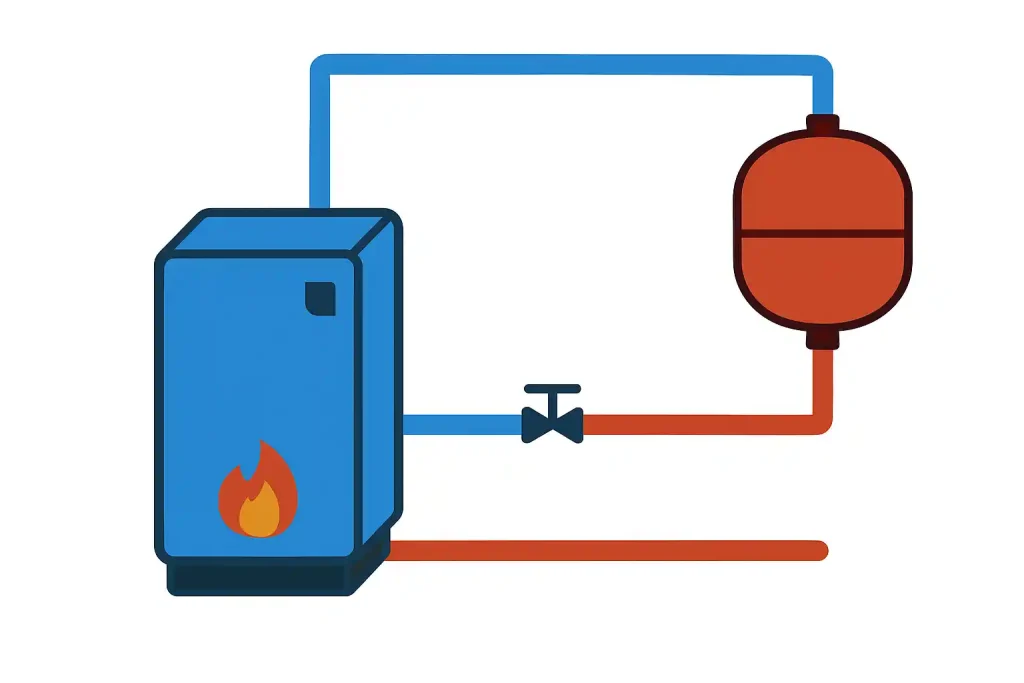

۲. تعیین محل نصب مناسب
- منابع باز باید در بالاترین نقطه ساختمان نصب شوند.
- منابع بسته بهتر است در نزدیکی پمپ سیرکولاسیون نصب شوند.
- مسیر دسترسی، قابل سرویس بودن و تهویه مناسب از الزامات است.

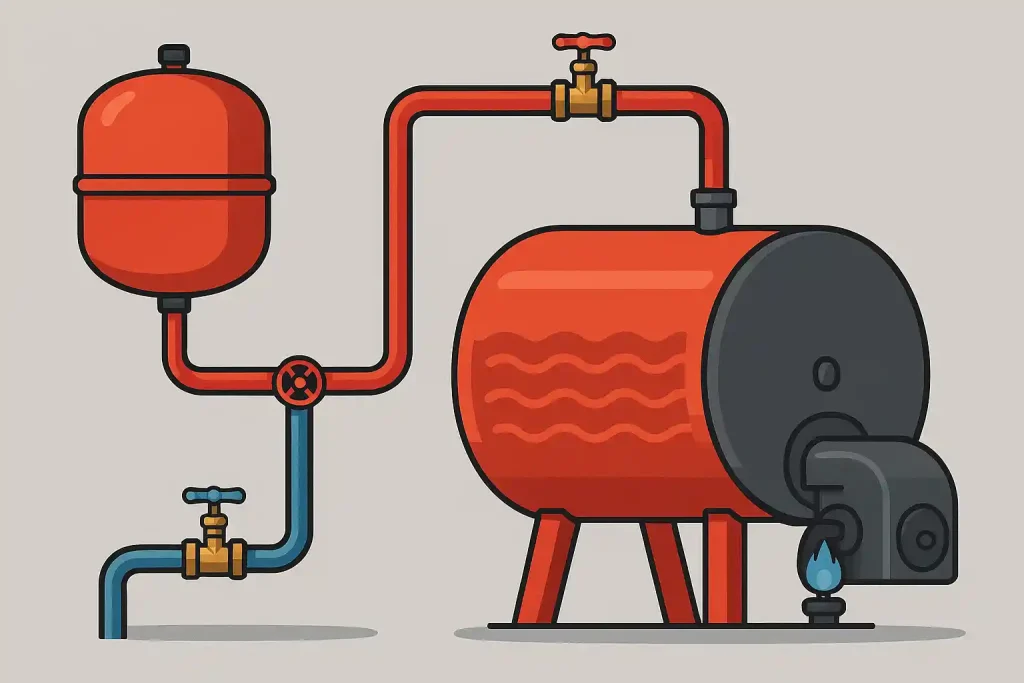

۳. تنظیم فشار اولیه (Precharge)
- فشار اولیه باید برابر با فشار استاتیکی ساختمان باشد.
- کم بودن فشار اولیه باعث افزایش نوسانات و فعال شدن مداوم شیر اطمینان میشود.
- تنظیم فشار با پمپ هوا یا کمپرسور انجام میشود و باید قبل از ورود آب صورت گیرد.
۴. اتصال به سیستم و کنترل نهایی
- نصب شیر قطعکن برای سرویسهای دورهای.
- تست نشتی اتصالات.
- اندازهگیری فشار سیستم هنگام سرد و گرم بودن.
- ثبت مقادیر فشار و دما برای کنترل کیفیت.
خطاهای رایج در استفاده از منبع انبساط
۱. انتخاب حجم کمتر از مقدار مورد نیاز
۲. تنظیم نکردن فشار اولیه پیش از پر شدن سیستم
۳. نصب مخزن در محل نامناسب یا بدون تهویه
۴. استفاده از تیوپ غیراستاندارد یا فرسوده
۵. بیتوجهی به سرویس دورهای و تست فشار
بر اساس گزارش انجمن تأسیسات حرارتی ایران در سال ۲۰۲۵، ۴۵٪ فعال شدنهای غیرعادی شیر اطمینان دیگ آب داغ به دلیل خرابی یا تنظیم نبودن منبع انبساط بوده است.
بهترین روشهای استفاده و نصب منبع انبساط (روشهای پیشنهادی ۲۰۲۵)
استفاده از منابع انبساط دیافراگمی نسل جدید
- بدنه مقاوم در برابر خوردگی
- کنترل دقیق فشار
- کاهش استهلاک پمپها و دیگ
- مناسب برای پروژههای مسکونی و اداری
سیستمهای کنترل فشار هوشمند
- امکان مانیتورینگ فشار از راه دور
- تنظیم خودکار فشار اولیه
- مناسب برای پروژههای صنعتی و بیمارستانی
نصب موازی دو منبع انبساط
- افزایش ایمنی و پایداری سیستم
- قابلیت ادامه کار در صورت خرابی یک مخزن
- کاربردی در پروژههای بزرگ و سیستمهای مرکزی
استفاده از تجهیزات محافظتی تکمیلی
- نصب شیر اطمینان استاندارد
- استفاده از شیر هواگیر اتوماتیک
- نصب شیر یکطرفه برای جلوگیری از برگشت جریان
- استفاده از فیلتر رسوبگیر در ورودی دیگ
نکات اجرایی مهم در نگهداری منبع انبساط
- فشار اولیه را هر شش ماه یکبار بررسی کنید.
- تیوپ داخل منبع باید سالانه تست شود.
- شیر اطمینان باید کاملاً استاندارد و سالم باشد.
- از ضربه قوچ در سیستم جلوگیری شود.
- نشانهگذاری مخزن (پلاک مشخصات) فراموش نشود.
مقایسه انواع منابع انبساط (جدول)
| نوع مخزن | دقت عملکرد | سهولت نصب | هزینه | کاربرد |
|---|---|---|---|---|
| انبساط باز | پایین | متوسط | پایین | سیستمهای قدیمی |
| انبساط دیافراگمی | بسیار بالا | بالا | متوسط | مسکونی و اداری |
| انبساط تحت فشار هوشمند | بسیار بالا | بسیار بالا | بالا | صنعتی و بیمارستانی |
| نصب موازی دو مخزن | بالا | متوسط | متوسط | پروژههای بزرگ |
نکات کلیدی
- منبع انبساط وظیفه کنترل افزایش حجم و فشار آب در دیگ آب داغ را بر عهده دارد و نقش اصلی را در جلوگیری از فعال شدن شیر اطمینان و آسیب دیگ ایفا میکند.
- بهترین نوع منبع انبساط برای سیستمهای مدرن، مخزن دیافراگمی است که با تنظیم فشار اولیه مناسب، عملکردی پایدار و ایمن ارائه میدهد.
- یکی از شایعترین خطاهای سیستمهای گرمایشی، کم بودن حجم منبع انبساط و تنظیم نبودن فشار اولیه آن است.
- در پروژههای بزرگ نصب موازی دو منبع انبساط باعث افزایش ایمنی، کاهش نوسانات و پایداری بیشتر سیستم میشود.
سوالات متداول
۱. منبع انبساط دیگ آب داغ چه وظیفهای دارد؟
کنترل افزایش حجم و فشار آب گرم.
توضیح بیشتر: در صورت نبود مخزن، فشار در دیگ افزایش یافته و خطر آسیب جدی وجود دارد.
۲. بهترین نوع منبع انبساط کدام است؟
منبع دیافراگمی.
توضیح بیشتر: این مخزن با جداسازی هوا و آب، نوسانات فشار را به حداقل میرساند.
۳. فشار اولیه منبع انبساط چقدر باید باشد؟
برابر با فشار استاتیکی سیستم.
توضیح بیشتر: معمولاً بین ۱ تا ۱.۵ بار، بسته به ارتفاع ساختمان.
۴. هر چند وقت یکبار باید منبع انبساط سرویس شود؟
حداقل هر شش ماه.
توضیح بیشتر: بررسی تیوپ، فشار اولیه و شیر اطمینان ضروری است.
۵. نشانه خرابی منبع انبساط چیست؟
فعال شدن مکرر شیر اطمینان.
توضیح بیشتر: این وضعیت نشاندهنده کمبود حجم یا پارگی دیافراگم است.
۶. آیا میتوان دو منبع انبساط را همزمان استفاده کرد؟
بله.
توضیح بیشتر: این روش در پروژههای بزرگ باعث افزایش ایمنی و پایداری سیستم میشود.
۷. تفاوت منبع انبساط باز و بسته چیست؟
محل نصب و نوع کنترل فشار.
توضیح بیشتر: منابع بسته دقیقتر و مناسب سیستمهای مدرن هستند.
