مقدمه
تست فشار هیدرولیکی یکی از مراحل حیاتی در کنترل کیفیت و ایمنی منابع تحت فشار است. اگر این منابع به‌درستی تست نشوند، خطر نشت، انفجار یا کاهش طول عمر سیستم وجود دارد. بسیاری از مهندسان و پیمانکاران از روش‌های استاندارد و تجهیزات پیشرفته برای انجام تست فشار هیدرولیکی استفاده می‌کنند تا ایمنی و دوام منابع را تضمین کنند. در این مقاله به‌صورت کامل مراحل، تجهیزات، استانداردها و نکات اجرایی برای تست منابع تحت فشار بررسی می‌شود.
منابع تحت فشار چیست و اهمیت تست هیدرولیکی آن‌ها
منابع تحت فشار شامل مخازن، دیگ‌های بخار، تانک‌های ذخیره آب و گاز و سایر تجهیزات فشار بالا هستند. هدف اصلی تست فشار هیدرولیکی بررسی مقاومت و عدم وجود نشت در جداره‌ها و اتصالات است. بر اساس استاندارد ASME BPVC Section VIII، نشت و ترک‌های ناشی از فشار بیش از حد می‌تواند منجر به حوادث جدی و خسارات مالی شود.
مراحل اصلی تست فشار هیدرولیکی منابع
۱. آماده‌سازی منبع
- بررسی وضعیت ظاهری منبع و اتصالات.
- تخلیه کامل محتویات و اطمینان از خشک بودن محیط.
- نصب شیرآلات، والوهای ایمنی و خروجی‌ها برای پر کردن آب.
۲. پر کردن منبع با آب
- استفاده از آب تمیز بدون ذرات معلق.
- حذف هوا از سیستم با باز کردن شیرهای هواگیری.
- اطمینان از پر شدن کامل مخزن تا حجم طراحی شده.

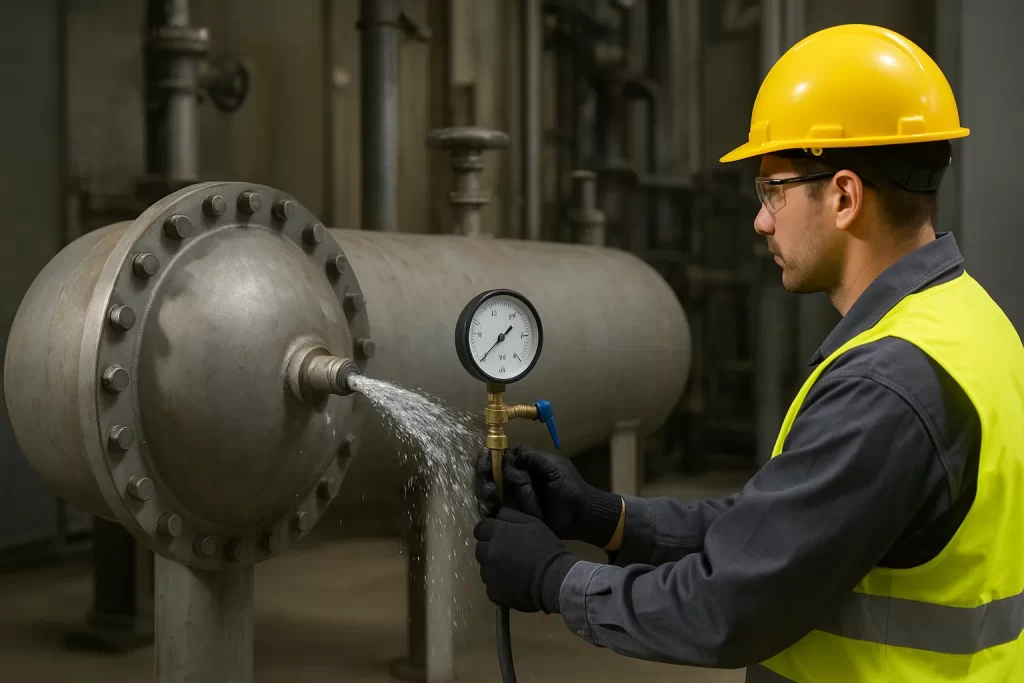

۳. اعمال فشار هیدرولیکی
- استفاده از پمپ هیدرولیکی مناسب و قابل تنظیم.
- افزایش تدریجی فشار تا 1.5 برابر فشار کاری طراحی شده.
- نگه داشتن فشار ثابت برای مدت زمان مشخص (معمولاً 10 تا 30 دقیقه).
۴. کنترل نشت و بررسی نقاط بحرانی
- بررسی بصری اتصالات، جوش‌ها و بدنه مخزن.
- استفاده از رنگ یا کف صابون برای تشخیص نشت‌های کوچک.
- ثبت فشار و زمان تست برای گزارش نهایی.
۵. تخلیه فشار و بررسی نهایی
- کاهش تدریجی فشار و تخلیه آب با دقت.
- بررسی تغییر شکل یا تورم در دیواره‌ها.
- ثبت مستندات کنترل کیفیت و نگهداری.
خطاهای رایج در تست هیدرولیکی
۱. عدم تخلیه هوا از سیستم قبل از تست.
۲. استفاده از فشار بیش از حد مجاز.
۳. استفاده از آب با ناخالصی یا ذرات معلق.
۴. بررسی ناکافی اتصالات و نقاط جوش.
۵. عدم ثبت مستندات و گزارش دقیق.
نکات اجرایی مهم
- همیشه از تجهیزات کالیبره شده و استاندارد استفاده کنید.
- فشار را به آرامی و طبق دستورالعمل افزایش دهید.
- در صورت مشاهده نشت یا ترک، تست را متوقف کنید و تعمیر انجام دهید.
- استفاده از PPE شامل دستکش، عینک و محافظ بدنه در حین تست الزامی است.
- گزارش تست باید شامل فشار اعمال شده، مدت زمان و نتایج مشاهده باشد.
روش‌های مدرن و تجهیزات تست فشار
دستگاه‌های دیجیتال فشار هیدرولیکی
- دقت میلی‌متری و نمایش لحظه‌ای فشار.
- ذخیره داده‌ها و گزارش‌گیری سریع.
- قابلیت اتصال به سیستم‌های کنترل هوشمند.
سیستم‌های تست خودکار با کنترل PLC
- افزایش ایمنی و کاهش خطای انسانی.
- نگهداری فشار و ثبت تغییرات فشار به صورت خودکار.
- مناسب برای منابع بزرگ و صنعتی.
استفاده از سنسورهای نشت و ترک یاب
- تشخیص سریع کوچک‌ترین نشتی‌ها.
- کاهش زمان تست و کاهش هزینه‌های نگهداری.
- افزایش دقت در پروژه‌های حساس.
مقایسه روش‌های تست فشار هیدرولیکی
| روش تست | دقت | سرعت | هزینه | کاربرد |
|---|---|---|---|---|

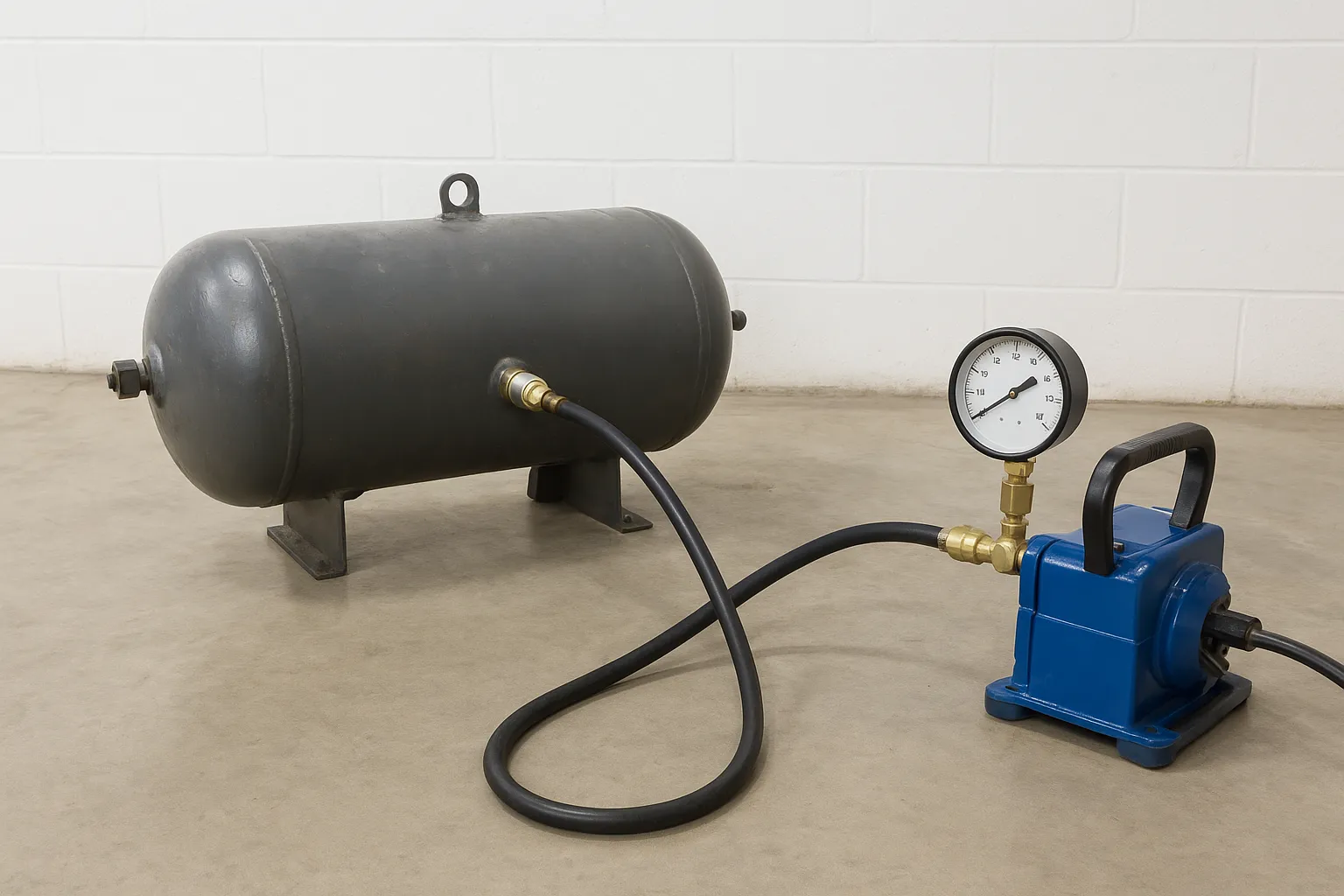

| تست سنتی با پمپ دستی | متوسط | متوسط | پایین | منابع کوچک |
| تست دیجیتال با مانومتر | بالا | بالا | متوسط | منابع صنعتی |
| سیستم PLC خودکار | بسیار بالا | بالا | بالا | منابع بزرگ و حساس |
نکات کلیدی
- تست فشار هیدرولیکی منابع تحت فشار با افزایش تدریجی فشار تا 1.5 برابر فشار کاری و بررسی نشتی انجام می‌شود.
- آماده‌سازی کامل منبع و حذف هوا از سیستم قبل از تست، کلید جلوگیری از خطاهای رایج است.
- استفاده از تجهیزات دیجیتال و سیستم‌های خودکار، دقت و ایمنی تست را به‌طور قابل توجهی افزایش می‌دهد.
- گزارش مستندات شامل فشار اعمال شده، مدت زمان و نتایج مشاهده باید بخشی از فرآیند استاندارد باشد.
سوالات متداول (FAQ)
تست فشار هیدرولیکی چه زمانی انجام می‌شود؟
قبل از راه‌اندازی منبع یا بعد از تعمیرات اساسی.
توضیح بیشتر: این تست ایمنی مخزن و جلوگیری از نشت یا انفجار را تضمین می‌کند.
چه فشاری باید اعمال شود؟
حدود 1.5 برابر فشار کاری طراحی شده منبع.
توضیح بیشتر: این فشار باعث اطمینان از مقاومت بدنه و اتصالات می‌شود بدون آسیب رساندن به منبع.
آیا می‌توان از هوا یا گاز برای تست استفاده کرد؟
خیر، همیشه باید از آب یا مایع غیرقابل تراکم استفاده شود.
توضیح بیشتر: استفاده از هوا خطرناک است و می‌تواند باعث انفجار شود.
چه تجهیزاتی برای تست لازم است؟
پمپ هیدرولیکی، مانومتر، شیرهای ایمنی و اتصالات مقاوم.
توضیح بیشتر: تجهیزات دیجیتال دقت و امنیت تست را افزایش می‌دهند.
چگونه نشت‌های کوچک شناسایی می‌شوند؟
با روش بصری، کف صابون یا سنسورهای نشت.
توضیح بیشتر: این روش‌ها برای منابع صنعتی و بزرگ بسیار مؤثرند.
آیا تست هیدرولیکی برای منابع قدیمی هم لازم است؟
بله، حتی منابع در حال بهره‌برداری باید دوره‌ای تست شوند.
توضیح بیشتر: تست دوره‌ای عمر مفید منبع را افزایش می‌دهد و ایمنی سیستم را تضمین می‌کند.
