مقدمه
افزایش ظرفیت مخازن ذخیره و توسعه شبکههای انتقال سیالات موجب شده اهمیت کنترل ارتعاشات و تنشهای مکانیکی بیش از گذشته مورد توجه مهندسان قرار گیرد. خطوط لوله متصل به مخزن بهطور مستقیم تحت تأثیر نیروهای ناشی از پمپها، تغییرات دما، نشست زمین و حتی زلزله قرار دارند. چنانچه این نیروها بدون کنترل به بدنه مخزن منتقل شوند، احتمال ترکخوردگی، نشتی یا شکست اتصالات افزایش مییابد.
از منظر مهندسی ایمنی، لرزهگیر بهعنوان یک عنصر انعطافپذیر نقش واسطهای میان مخزن و خطوط لوله ایفا میکند و وظیفه جذب ارتعاشات، جبران انبساط حرارتی و کاهش تنشهای مکانیکی را بر عهده دارد. به همین دلیل، انتخاب صحیح لرزهگیر تنها یک اقدام تکمیلی نیست، بلکه بخشی از طراحی اصولی سیستم پایپینگ محسوب میشود.
در شرایطی که پروژههای صنعتی با فشارهای کاری بالا و محیطهای خورنده مواجه هستند، استفاده از لرزهگیر نامناسب میتواند به کاهش عمر مفید تجهیزات و افزایش هزینههای تعمیر و نگهداری منجر شود. در ادامه، معیارهای تخصصی انتخاب لرزهگیر برای خطوط متصل به مخزن بررسی شده و راهکارهای اجرایی مطابق استانداردهای روز ارائه میشود.
لرزهگیر چیست و چه نقشی در سیستمهای متصل به مخزن دارد

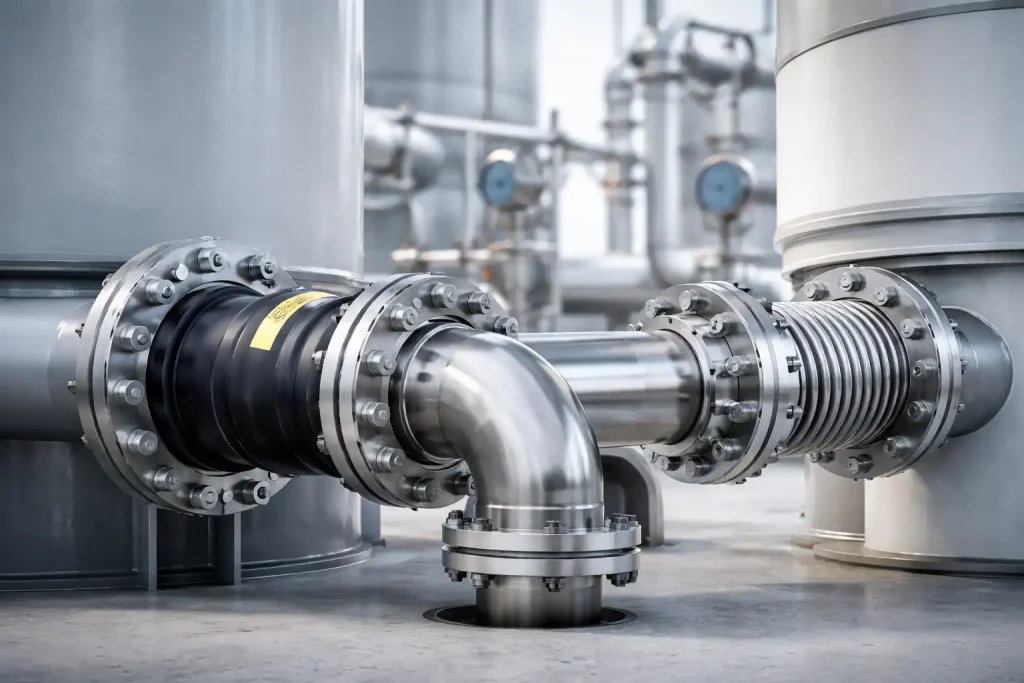

لرزهگیر قطعهای انعطافپذیر است که بین مخزن و خط لوله نصب میشود تا ارتعاشات مکانیکی، ضربات هیدرولیکی و تغییرات طولی ناشی از انبساط و انقباض حرارتی را جذب کند. این تجهیز معمولاً از مواد لاستیکی تقویتشده، فلزی آکاردئونی یا ترکیبی از هر دو ساخته میشود.
نقش اصلی لرزهگیر در خطوط متصل به مخزن شامل موارد زیر است:
- کاهش انتقال ارتعاش از پمپ یا تجهیزات دوار به بدنه مخزن
- جلوگیری از تمرکز تنش در نازلهای مخزن
- جبران تغییر طول ناشی از دمای سیال
- افزایش عمر اتصالات و فلنجها
- کاهش احتمال نشتی در نقاط حساس
بدون وجود لرزهگیر مناسب، مخزن بهصورت مستقیم بارهای دینامیکی را تحمل میکند که این موضوع با اصول طراحی ایمن سازههای تحت فشار مغایرت دارد.
اهمیت انتخاب صحیح لرزهگیر در صنایع مختلف
در صنایع نفت، گاز، پتروشیمی، آب و فاضلاب و نیروگاهی، مخازن اغلب در معرض ارتعاشات مداوم قرار دارند. علاوه بر این، خطوط انتقال ممکن است تحت فشارهای متناوب یا شوکهای ناگهانی جریان باشند. انتخاب نادرست لرزهگیر در چنین شرایطی پیامدهایی مانند موارد زیر خواهد داشت:
- ترک در نازل مخزن
- خرابی زودهنگام فلنجها
- افزایش هزینه تعمیرات اضطراری
- توقف تولید
- خطرات ایمنی برای کارکنان
بر اساس گزارشهای صنعتی منتشرشده در حوزه پایپینگ، بخش قابل توجهی از نشتیهای مخازن ناشی از انتقال ارتعاش و عدم استفاده صحیح از لرزهگیر مناسب است. این آمار نشان میدهد که انتخاب علمی این تجهیز نقش مستقیمی در کاهش ریسک بهرهبرداری دارد.
انواع لرزهگیر مورد استفاده در خطوط متصل به مخزن
لرزهگیر لاستیکی
این نوع لرزهگیر از لاستیک تقویتشده با الیاف یا سیم فولادی ساخته میشود و توانایی بالایی در جذب ارتعاشات دارد. کاربرد اصلی آن در سیستمهای آب، فاضلاب و سیالات با فشار متوسط است.
ویژگیهای اصلی لرزهگیر لاستیکی عبارتاند از:
- جذب مناسب لرزشهای مکانیکی
- نصب آسان
- قیمت اقتصادی
- محدودیت در دما و فشار بالا
لرزهگیر فلزی (آکاردئونی)
لرزهگیر فلزی معمولاً از استنلس استیل یا فولاد آلیاژی ساخته میشود و برای فشار و دمای بالا مناسب است. این نوع لرزهگیر در صنایع نفت و بخار کاربرد گسترده دارد.
خصوصیات مهم این مدل شامل موارد زیر است:
- مقاومت بالا در برابر فشار
- تحمل دمای زیاد
- عمر مفید طولانی
- نیاز به طراحی دقیق مهارها
لرزهگیر پارچهای یا کامپوزیتی
در خطوط با دمای بسیار بالا یا گازهای خاص، لرزهگیر پارچهای مورد استفاده قرار میگیرد. این نوع بیشتر در مسیر دودکشها یا سیستمهای تهویه صنعتی کاربرد دارد.
معیارهای فنی انتخاب لرزهگیر برای خطوط متصل به مخزن
انتخاب لرزهگیر باید بر اساس مجموعهای از پارامترهای فنی انجام شود و تصمیمگیری صرفاً بر مبنای اندازه ظاهری یا قیمت، خطای مهندسی محسوب میشود.
مهمترین معیارهای انتخاب عبارتاند از:
- فشار کاری سیستم
- دمای سیال
- نوع سیال (خورنده، قابل اشتعال، بهداشتی)
- میزان ارتعاش تجهیزات
- قطر و وزن خط لوله
- نوع اتصال به مخزن (فلنجی یا جوشی)
در صورت عدم تطابق لرزهگیر با این پارامترها، احتمال پارگی، خستگی فلزی یا نشتی بهطور قابل توجهی افزایش مییابد.
نقش استانداردها در انتخاب لرزهگیر
استانداردهای بینالمللی مرجع اصلی طراحی و انتخاب لرزهگیر محسوب میشوند. برخی از مهمترین آنها عبارتاند از:
- استاندارد ASME برای طراحی تجهیزات تحت فشار
- استاندارد EJMA برای لرزهگیرهای فلزی آکاردئونی
- استاندارد ISO برای کنترل کیفیت و تست عملکرد
- استانداردهای API برای کاربردهای نفت و گاز
رعایت این استانداردها تضمین میکند که لرزهگیر انتخابشده توان تحمل شرایط کاری واقعی سیستم را داشته باشد.
فرآیند مرحلهبهمرحله انتخاب لرزهگیر مناسب
انتخاب اصولی لرزهگیر را میتوان در چند گام مشخص خلاصه کرد:
- تحلیل شرایط کاری خط لوله و مخزن
- تعیین نوع لرزهگیر بر اساس فشار و دما
- محاسبه میزان جابجایی محوری و جانبی
- بررسی نوع سیال و سازگاری متریال
- تطبیق ابعاد لرزهگیر با قطر خط
- کنترل استاندارد بودن محصول
- بررسی نحوه نصب و نیاز به مهار مکانیکی
اجرای این مراحل از بروز خطاهای رایج در انتخاب جلوگیری میکند.
خطاهای متداول در انتخاب لرزهگیر برای خطوط متصل به مخزن
در بسیاری از پروژهها، اشتباهات زیر مشاهده میشود:
- استفاده از لرزهگیر لاستیکی در خطوط بخار با دمای بالا
- انتخاب لرزهگیر بدون توجه به نوع سیال
- نادیده گرفتن انبساط حرارتی خط لوله
- نصب لرزهگیر بدون مهار مناسب
- استفاده از لرزهگیر با قطر نامتناسب با خط
چنین خطاهایی باعث کاهش عمر تجهیز و افزایش خطر نشتی در محل اتصال مخزن میشود.
راهکارهای بهروز برای انتخاب بهینه لرزهگیر
برای همگام شدن با الزامات طراحی سال ۲۰۲۵، استفاده از راهکارهای زیر توصیه میشود:
- بهرهگیری از نرمافزارهای تحلیل تنش پایپینگ برای محاسبه دقیق جابجاییها
- انتخاب لرزهگیر دارای گواهی تست فشار و نشتی
- استفاده از متریال مقاوم به خوردگی در محیطهای مرطوب یا شیمیایی
- طراحی مهارهای مکانیکی مطابق استاندارد EJMA
- بازبینی دورهای عملکرد لرزهگیر در زمان بهرهبرداری
این اقدامات موجب افزایش ایمنی سیستم و کاهش هزینههای نگهداری خواهد شد.
مثال اجرایی از انتخاب لرزهگیر در یک پروژه صنعتی
فرض شود یک مخزن ذخیره آب صنعتی به پمپ سانتریفیوژ متصل است. ارتعاشات ناشی از عملکرد پمپ بهصورت مستقیم به نازل مخزن منتقل میشود. در چنین شرایطی، استفاده از لرزهگیر لاستیکی با تحمل فشار متوسط و قطر متناسب با خط لوله باعث جذب ارتعاشات و جلوگیری از ترکخوردگی فلنج مخزن خواهد شد.

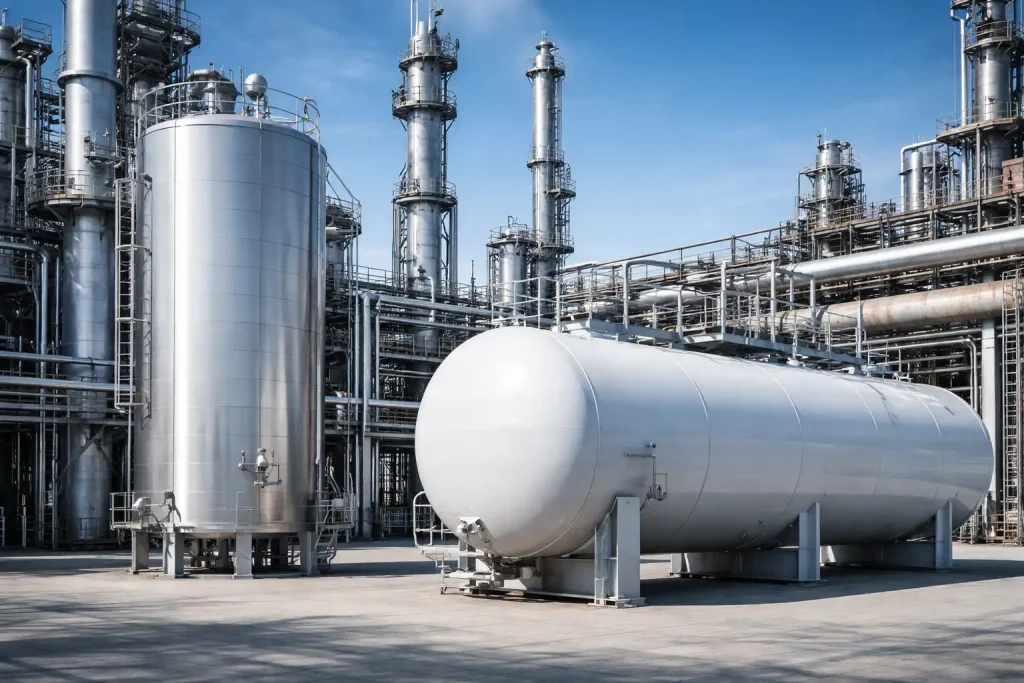

سناریوی دیگر نشان میدهد که یک مخزن بخار در نیروگاه به خط انتقال با دمای بالا متصل است. برای این شرایط، لرزهگیر فلزی آکاردئونی از جنس استنلس استیل مناسب است، زیرا قادر به تحمل فشار و دمای بالا بوده و تغییر طول ناشی از انبساط حرارتی را جبران میکند.
لرزهگیر مناسب برای خطوط متصل به مخزن باید بر اساس فشار، دما، نوع سیال و میزان ارتعاش انتخاب شود و مطابق استانداردهای ASME و EJMA طراحی گردد تا از انتقال تنش به بدنه مخزن جلوگیری کند.
سوالات متداول (FAQ)
لرزهگیر در کدام نقطه خط لوله نصب میشود؟
معمولاً بین نازل مخزن و اولین تکیهگاه ثابت خط لوله نصب میشود.
آیا استفاده از لرزهگیر برای همه مخازن ضروری است؟
در سیستمهایی با ارتعاش یا تغییرات دمایی بالا، استفاده از لرزهگیر کاملاً ضروری است.
کدام نوع لرزهگیر برای بخار مناسبتر است؟
لرزهگیر فلزی آکاردئونی به دلیل تحمل دما و فشار بالا گزینه مناسبتری است.
آیا لرزهگیر لاستیکی برای سیالات شیمیایی قابل استفاده است؟
تنها در صورت سازگاری متریال لاستیک با نوع سیال میتوان از آن استفاده کرد.
عدم انتخاب صحیح لرزهگیر چه پیامدی دارد؟
افزایش احتمال نشتی، خرابی نازل مخزن و کاهش عمر سیستم از پیامدهای اصلی است.
آیا استاندارد خاصی برای لرزهگیر وجود دارد؟
بله، استاندارد EJMA و ASME از مهمترین مراجع طراحی لرزهگیر هستند.
چگونه میتوان عمر لرزهگیر را افزایش داد؟
با نصب صحیح، انتخاب متریال مناسب و انجام بازبینی دورهای میتوان عمر آن را افزایش داد.
