مقدمه

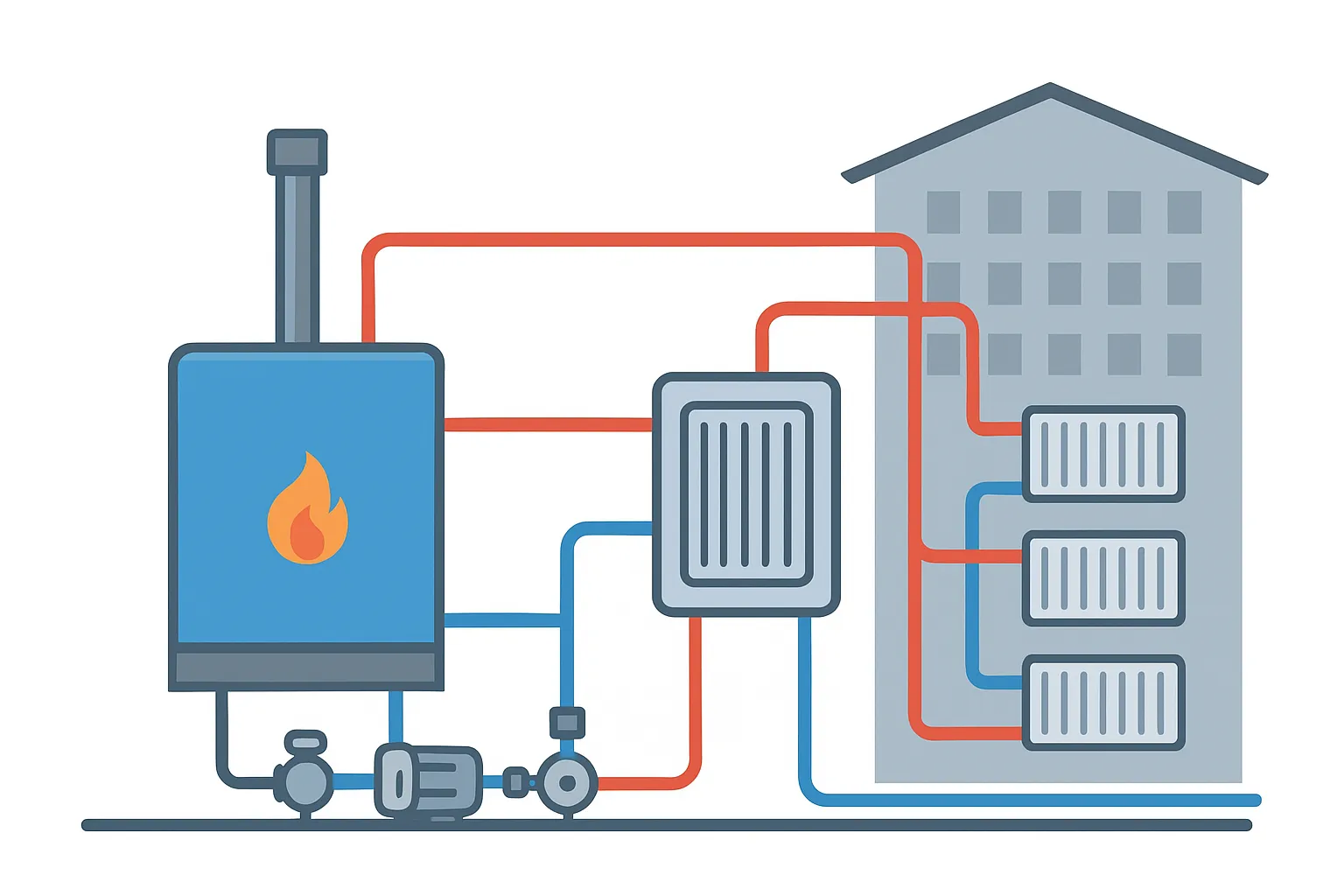

طراحی سیستم دیگ آب داغ یکی از مهم‌ترین مراحل تأسیسات مکانیکی در ساختمان‌های بزرگ مانند هتل‌ها، بیمارستان‌ها و مجتمع‌های اداری است. اگر این سیستم به‌درستی طراحی نشود، نه‌تنها مصرف انرژی افزایش می‌یابد، بلکه تأمین گرمایش و آب گرم مصرفی دچار اختلال می‌شود. مهندسان تأسیسات در سال‌های اخیر به‌دنبال استفاده از تکنولوژی‌های نوین در طراحی دیگ آب داغ هستند تا راندمان بالا، ایمنی و دوام طولانی‌مدت سیستم تضمین شود. در این مقاله به‌عنوان یک راهنمای کامل، اجزای اصلی، مراحل طراحی، خطاهای رایج و راهکارهای استاندارد برای طراحی دیگ آب داغ را بررسی می‌کنیم.
دیگ آب داغ چیست و چرا اهمیت دارد؟
دیگ آب داغ یک مولد حرارتی است که وظیفه دارد آب را تا دمای مشخص (معمولاً ۷۰ تا ۹۰ درجه سانتی‌گراد) گرم کند و به شبکه گرمایش ساختمان ارسال کند. اهمیت این سیستم در پایداری دما، کاهش هزینه انرژی و تأمین آسایش حرارتی ساکنان است. بر اساس استاندارد ASHRAE 2024، بیش از ۴۵٪ اتلاف انرژی در سیستم‌های گرمایشی به دلیل طراحی نادرست بویلرها و سیستم توزیع است. بنابراین طراحی بهینه نقش حیاتی در کاهش هزینه‌های بهره‌برداری دارد.
مراحل اصلی طراحی سیستم دیگ آب داغ
۱. محاسبات بار حرارتی ساختمان
- تعیین بار گرمایشی بر اساس متراژ، نوع کاربری و اقلیم.
- استفاده از نرم‌افزارهای تخصصی مانند HAP یا Carrier.
- در نظر گرفتن ضریب همزمانی برای سیستم‌های بزرگ.
۲. انتخاب نوع دیگ آب داغ
- دیگ فولادی فایرتیوب یا واترتیوب.
- دیگ چگالشی برای افزایش راندمان.
- ظرفیت‌گذاری با ضریب اطمینان ۱۰ تا ۱۵ درصد.
۳. طراحی سیستم مشعل و کنترل احتراق
- انتخاب مشعل دو مرحله‌ای یا مدولار.
- سیستم کنترل اکسیژن برای کاهش مصرف گاز.
- رعایت استانداردهای ایمنی حریق.
۴. طراحی مدار هیدرولیک و پمپ‌ها
- انتخاب پمپ سیرکولاسیون با دبی مناسب.
- در نظر گرفتن بای‌پس و والوهای تعادل فشار.
- طراحی منبع انبساط بسته یا باز برای کنترل فشار.
۵. سیستم ایمنی و کنترل
- نصب ترموستات ایمنی و پرشرسوئیچ.
- سیستم کنترل خودکار دما با BMS.
- شیر اطمینان برای جلوگیری از افزایش فشار.
خطاهای رایج در طراحی دیگ آب داغ
۱. انتخاب ظرفیت بیش از حد و افزایش مصرف انرژی.
۲. عدم طراحی صحیح مسیر دودکش و تهویه موتورخانه.
۳. بی‌توجهی به کیفیت آب و سختی‌گیری.
۴. نبود سیستم بکاپ برای پروژه‌های حیاتی مثل بیمارستان.
۵. طراحی ناقص سیستم کنترل و عدم امکان مانیتورینگ.
طبق گزارش انجمن مهندسی مکانیک ایران (۲۰۲۵)، ۳۰٪ از خرابی‌های زودهنگام دیگ‌های آب داغ ناشی از رسوب‌گرفتگی و طراحی نادرست مدار هیدرولیک است.
بهترین روش‌های طراحی سیستم دیگ آب داغ (پیشنهاد ۲۰۲۵)
اول: استفاده از دیگ‌های چگالشی با کنترل هوشمند
- راندمان تا ۹۵٪.
- کاهش چشمگیر مصرف گاز.
- ایده‌آل برای پروژه‌های سبز.
دوم: طراحی ماژولار با چند دیگ موازی
- امکان سرویس بدون توقف سیستم.
- انعطاف‌پذیری در بارهای جزئی.
- مناسب برای ساختمان‌های اداری بزرگ.
سوم: مانیتورینگ آنلاین و BMS
- کنترل لحظه‌ای دما و فشار.
- تشخیص زودهنگام خرابی‌ها.
- کاهش هزینه‌های نگهداری.
چهارم: استفاده از مبدل صفحه‌ای برای جداسازی مدارها
- جلوگیری از رسوب در دیگ.
- افزایش عمر مفید سیستم.
- بهبود راندمان حرارتی.
نکات اجرایی مهم
- همیشه سختی‌گیر مناسب نصب کنید.
- دمای کاری دیگ نباید از محدوده طراحی تجاوز کند.
- از عایق حرارتی مناسب برای لوله‌ها استفاده کنید.
- تهویه موتورخانه باید مطابق مبحث ۱۴ مقررات ملی باشد.
- تست هیدرواستاتیک سیستم قبل از راه‌اندازی انجام شود.
مقایسه روش‌های طراحی (جدول)
| روش طراحی | راندمان | هزینه اولیه | نگهداری | کاربرد |
|---|---|---|---|---|
| دیگ چگالشی هوشمند | بسیار بالا | بالا | متوسط | پروژه سبز |
| سیستم ماژولار | بالا | متوسط | آسان | ساختمان‌های بزرگ |
| مانیتورینگ BMS | بالا | متوسط | آسان | پروژه‌های حساس |
| مبدل صفحه‌ای جداساز | بالا | متوسط | کم | همه پروژه‌ها |
نکات کلیدی
- بهترین طراحی سیستم دیگ آب داغ استفاده از دیگ چگالشی با کنترل هوشمند و مدار ماژولار است که راندمان را تا ۹۵٪ افزایش می‌دهد.
- برای طراحی بهینه دیگ آب داغ، ابتدا باید بار حرارتی ساختمان محاسبه شود و سپس ظرفیت مناسب دیگ انتخاب گردد.
- شایع‌ترین خطا در طراحی بویلر، انتخاب ظرفیت بیش از نیاز و بی‌توجهی به کیفیت آب است.
- سیستم‌های مدرن BMS باعث کاهش هزینه‌های انرژی و نگهداری موتورخانه می‌شوند.
سوالات متداول
۱. دیگ آب داغ چیست؟
یک مولد حرارتی برای گرم کردن آب تا دمای مشخص و توزیع آن در شبکه گرمایش ساختمان.
توضیح بیشتر: این سیستم نسبت به بخار ایمن‌تر و مناسب‌تر برای ساختمان‌های مسکونی و اداری است.
۲. بهترین نوع دیگ آب داغ کدام است؟
دیگ چگالشی با مشعل مدولار.
توضیح بیشتر: این نوع دیگ راندمان بالاتری دارد و مصرف انرژی را تا ۳۰٪ کاهش می‌دهد.
۳. چرا سختی‌گیر در سیستم دیگ آب داغ مهم است؟
برای جلوگیری از رسوب و کاهش راندمان حرارتی.
توضیح بیشتر: رسوب‌گرفتگی می‌تواند منجر به ترک دیگ و هزینه‌های سنگین تعمیر شود.
۴. چگونه ظرفیت دیگ آب داغ را تعیین کنیم؟
با محاسبه دقیق بار حرارتی و ضریب اطمینان.
توضیح بیشتر: استفاده از نرم‌افزارهای مهندسی توصیه می‌شود.
۵. تفاوت سیستم ماژولار با تک‌دیگ چیست؟
انعطاف‌پذیری و امکان سرویس در حین کار.
توضیح بیشتر: در پروژه‌های بزرگ استفاده از چند دیگ موازی بهتر است.
۶. آیا می‌توان از دیگ آب داغ برای آب مصرفی استفاده کرد؟
بله، با استفاده از مبدل حرارتی صفحه‌ای.
توضیح بیشتر: این روش ایمنی و بهداشت آب را تضمین می‌کند.
۷. چه استانداردهایی برای طراحی دیگ آب داغ باید رعایت شود؟
استانداردهای ASME ،ASHRAE و مبحث ۱۴ مقررات ملی ساختمان.
توضیح بیشتر: این استانداردها ایمنی و راندمان سیستم را تضمین می‌کنند.
