مقدمه
دیگ روغن داغ یکی از تجهیزات حیاتی در صنایع مختلف برای تأمین حرارت یکنواخت و پایدار است. در این سیستمها، روغن حرارتی تا دماهای بالا گرم میشود و انرژی لازم برای فرآیندهای صنعتی را فراهم میکند. شناخت ساختار داخلی دیگ روغن داغ و عملکرد هر بخش باعث افزایش راندمان، ایمنی و طول عمر دستگاه میشود. در این مقاله بهصورت کامل تمام اجزای داخلی دیگ روغن داغ، نحوه عملکرد آنها و نکات مهم در بهرهبرداری بررسی میشود.
دیگ روغن داغ چیست و چرا اهمیت دارد؟
دیگ روغن داغ یا Heater Thermal Oil وسیلهای است که با سوختن گاز، گازوئیل یا مازوت، روغن حرارتی را تا دمای بالا گرم میکند و سپس به مدار مصرف منتقل میکند. برخلاف دیگ بخار، این سیستم تحت فشار زیاد کار نمیکند و به همین دلیل ایمنی بالاتری دارد. اهمیت شناخت ساختار داخلی دیگ روغن داغ در این است که از خرابی، اتلاف انرژی و خطرات ایمنی جلوگیری شود و انتقال حرارت بهصورت یکنواخت انجام شود.

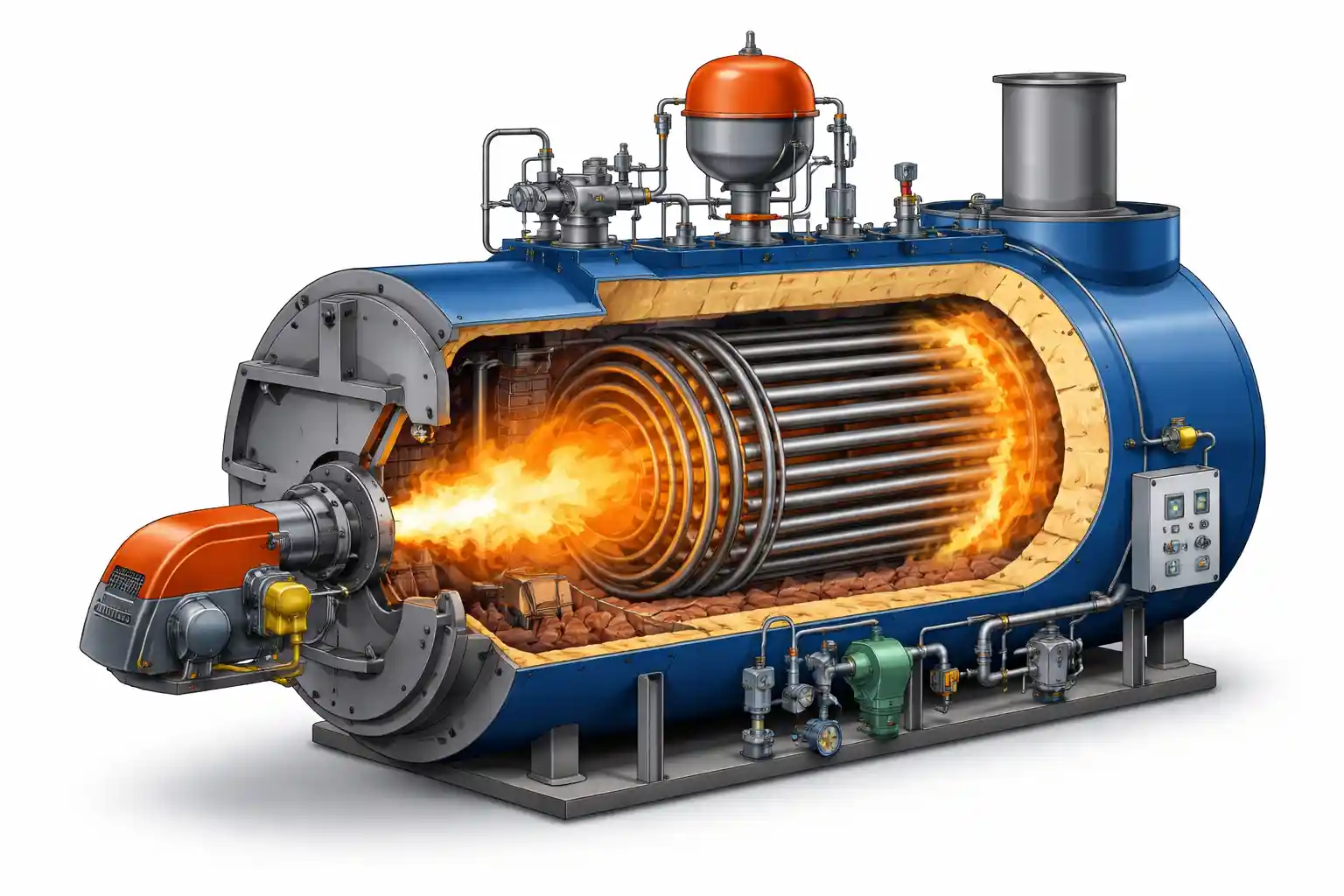

نمای کلی ساختار داخلی دیگ روغن داغ
ساختار داخلی دیگ روغن داغ شامل اجزای حرارتی، مکانیکی و کنترلی است که با هماهنگی کامل عملکرد دستگاه را تضمین میکنند. مهمترین اجزای داخلی عبارتاند از:
- مشعل
- محفظه احتراق
- کویل یا لولههای انتقال حرارت
- بدنه و عایق حرارتی
- مسیر دود و دودکش داخلی
- سیستم انبساط روغن
- تجهیزات ایمنی و کنترلی

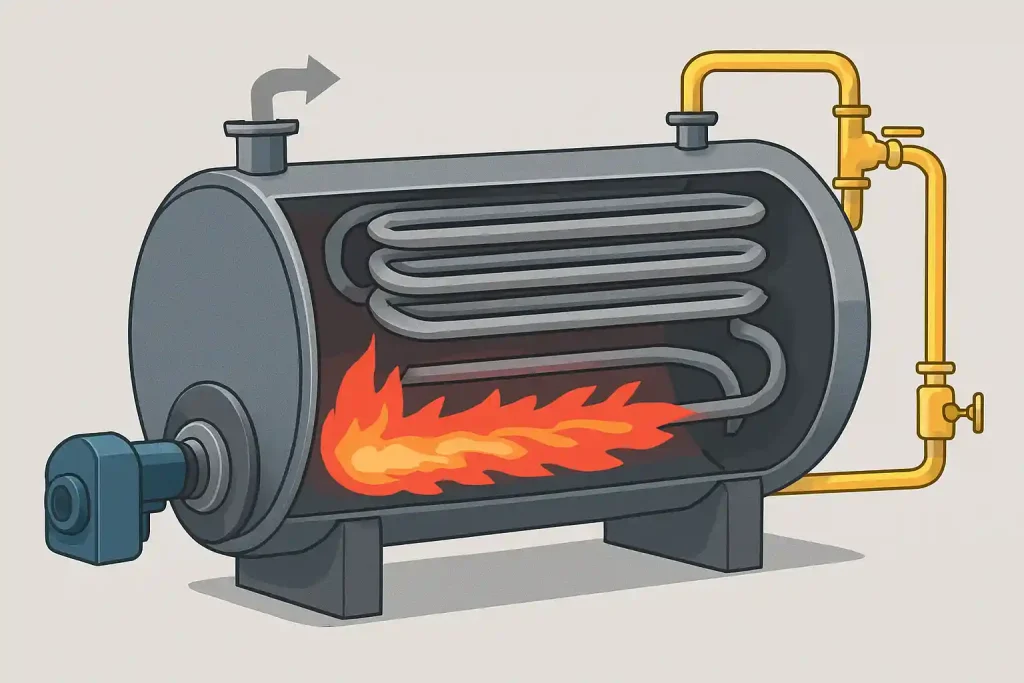

مشعل و نقش آن در دیگ روغن داغ
مشعل مهمترین بخش دیگ روغن داغ است که مسئول تولید حرارت از طریق احتراق کنترلشده سوخت است. عملکرد مشعل شامل تزریق سوخت، ترکیب دقیق سوخت و هوا، ایجاد شعله پایدار و تنظیم شدت حرارت بر اساس نیاز سیستم است. تنظیم صحیح مشعل باعث افزایش راندمان و جلوگیری از آسیب به کویلها میشود.

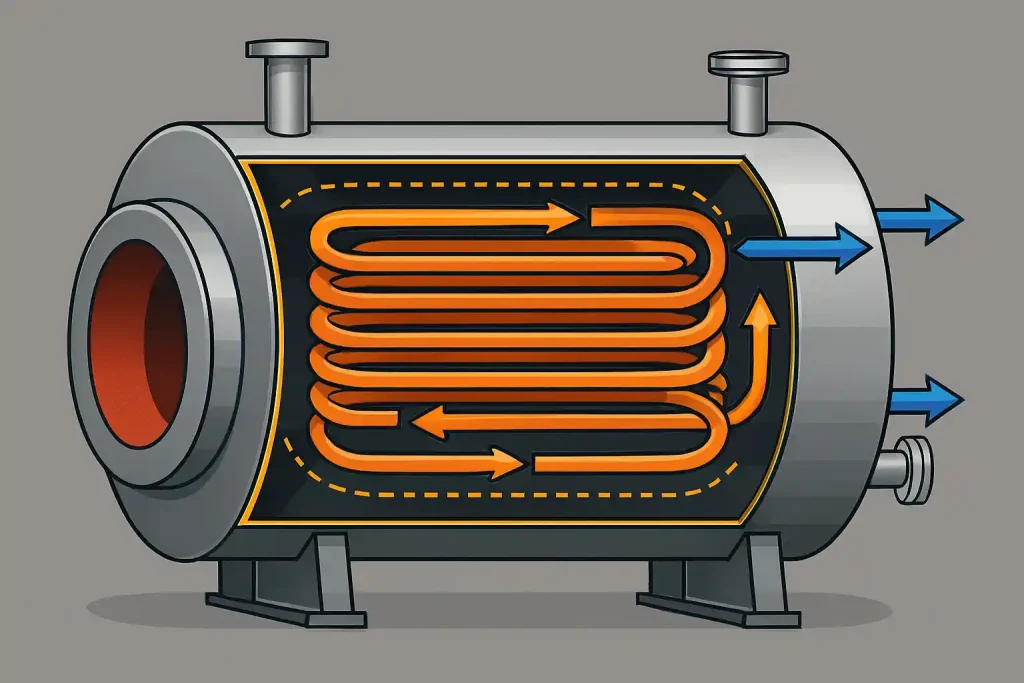

محفظه احتراق و عملکرد آن
محفظه احتراق فضایی است که شعله مشعل در آن شکل میگیرد. وظایف این بخش عبارتاند از:
- سوختن کامل شعله بدون تماس مستقیم با کویل
- توزیع یکنواخت حرارت
- جلوگیری از شوک حرارتی به اجزای داخلی
جنس محفظه معمولاً از فولاد مقاوم به حرارت یا آجر نسوز صنعتی است و طراحی صحیح آن تأثیر مستقیم بر راندمان دیگ دارد.

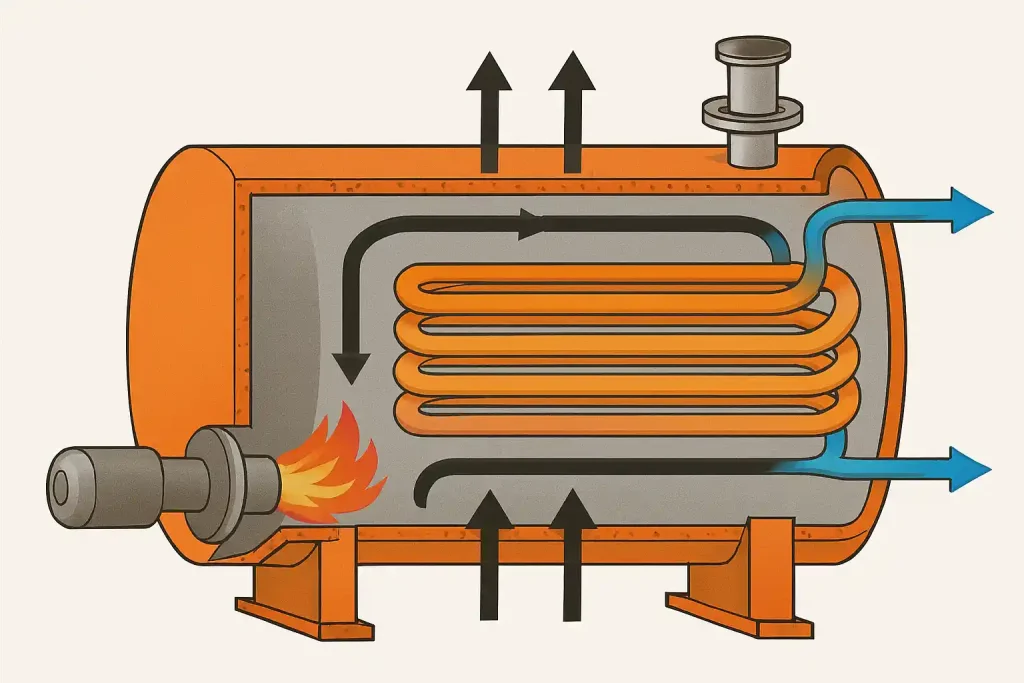

کویل یا لولههای انتقال حرارت
کویلها اصلیترین مسیر انتقال حرارت به روغن هستند. ویژگیها و عملکرد آنها شامل:
- ساخت از فولاد آلیاژی مقاوم به دما
- طراحی مارپیچی یا حلزونی برای افزایش سطح تبادل حرارت
- جلوگیری از ایجاد نقاط داغ (Hot Spot)
- انتقال یکنواخت حرارت به روغن
هرگونه خرابی یا رسوب در کویلها میتواند راندمان را کاهش دهد و خطر نشتی ایجاد کند.

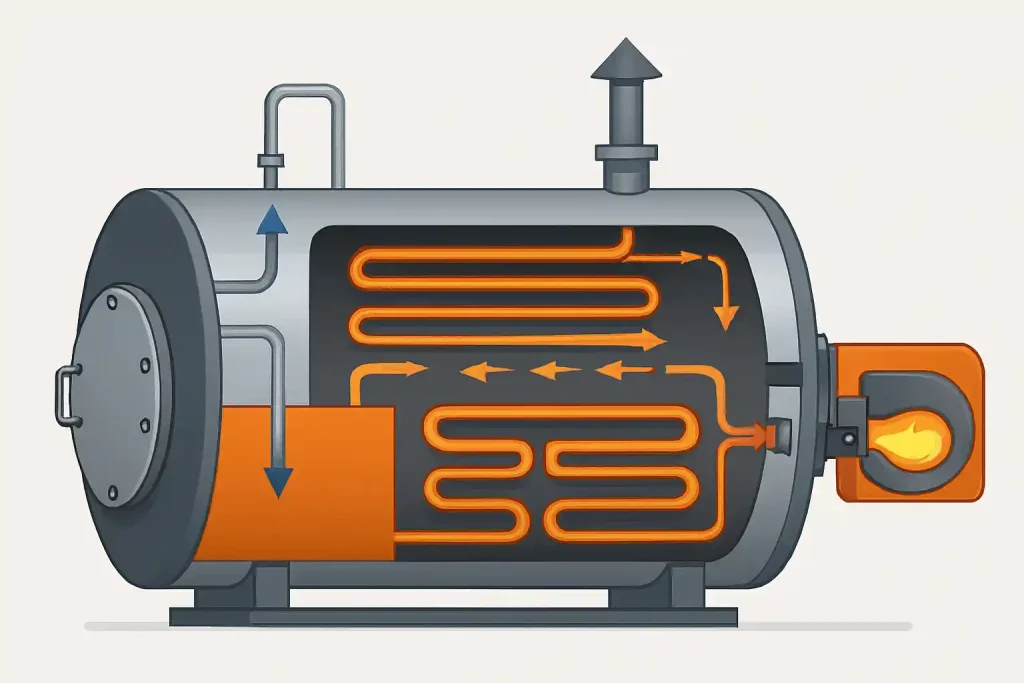

بدنه دیگ و عایق حرارتی
بدنه دیگ روغن داغ نگهدارنده اجزای داخلی است و از اتلاف انرژی جلوگیری میکند. عملکرد آن شامل:
- حفظ استحکام مکانیکی دستگاه
- کاهش اتلاف حرارت به محیط
- افزایش راندمان حرارتی سیستم
بین بدنه و محفظه داخلی از عایقهای حرارتی مانند پشم سنگ یا سرامیک فایبر استفاده میشود.

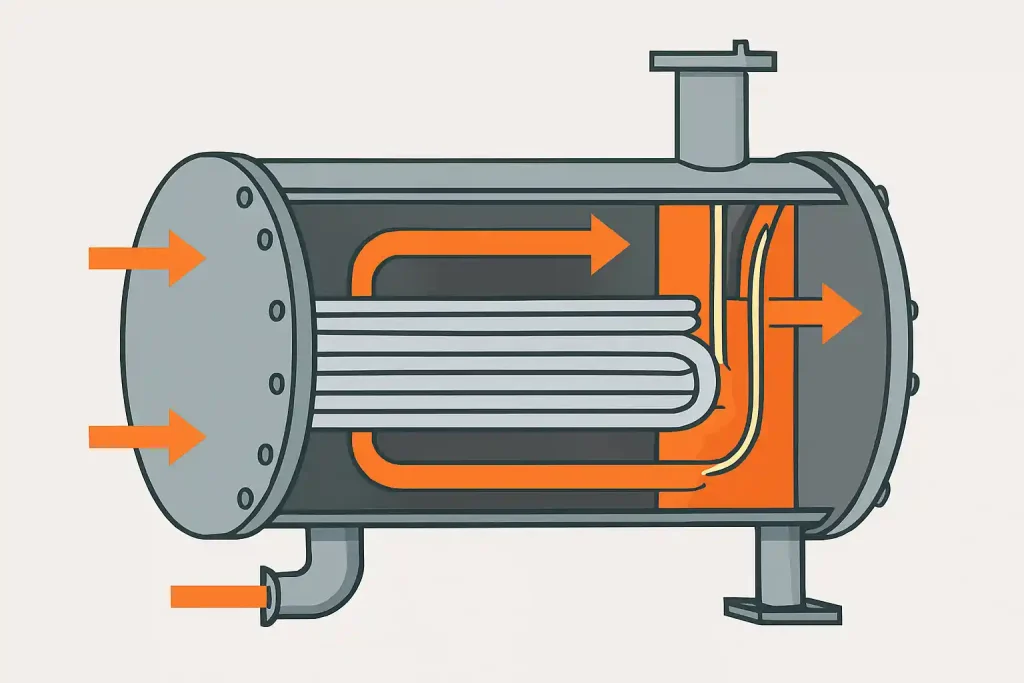

مسیر دود و سیستم عبور گازهای داغ
گازهای ناشی از احتراق پس از انتقال حرارت به کویلها باید از مسیر مشخصی خارج شوند. این مسیر شامل کانالهای هدایت دود و پاسهای حرارتی است. طراحی چندپاسه باعث استفاده حداکثری از حرارت دود و افزایش راندمان میشود. انسداد یا طراحی نامناسب مسیر دود میتواند مصرف سوخت را افزایش دهد.

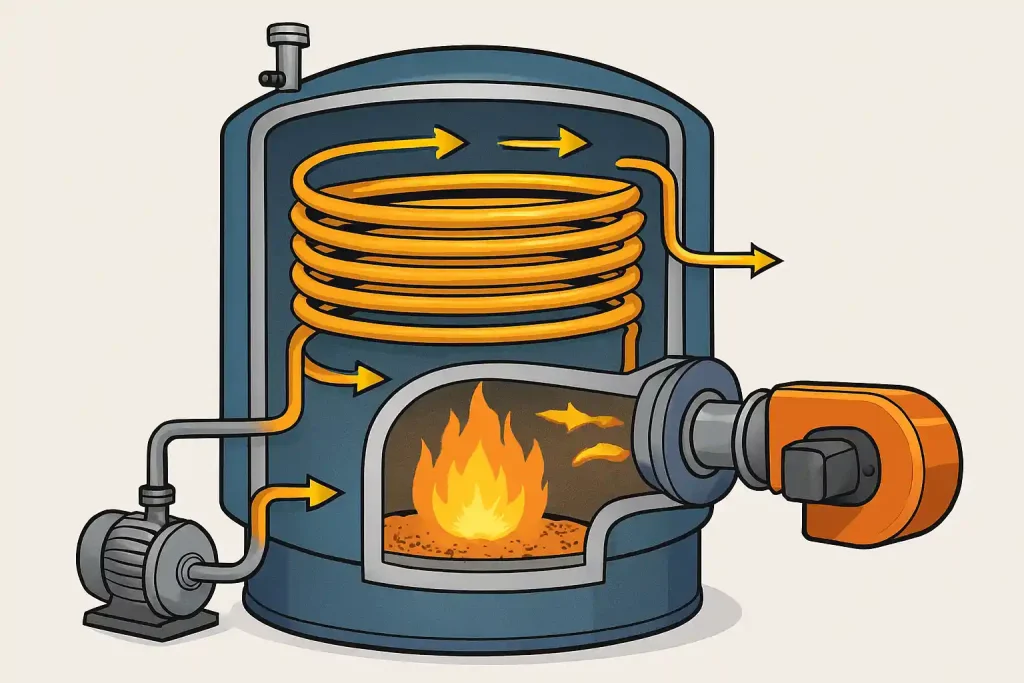

سیستم انبساط روغن حرارتی
روغن حرارتی در اثر افزایش دما منبسط میشود. منبع انبساط وظایف زیر را بر عهده دارد:
- جبران انبساط حجم روغن
- جلوگیری از افزایش فشار در مدار
- هواگیری سیستم
عدم عملکرد صحیح منبع انبساط میتواند باعث ترکیدگی لولهها یا آسیب جدی به دیگ شود.
تجهیزات ایمنی و کنترلی داخلی
برای ایمنی و عملکرد پایدار، دیگ روغن داغ مجهز به تجهیزات کنترلی است:
- ترموستات حد بالا
- سنسور دمای روغن
- پرشر سوئیچ
- شیر اطمینان
- سیستم قطع اضطراری مشعل
این تجهیزات در صورت بروز مشکل، سیستم را بهصورت خودکار خاموش میکنند.
تعامل اجزای داخلی در عملکرد دیگ روغن داغ
تمام اجزای داخلی دیگ روغن داغ بهصورت زنجیرهای با هم کار میکنند. مشعل حرارت تولید میکند، محفظه احتراق آن را هدایت میکند، کویلها حرارت را جذب میکنند، بدنه و عایق از اتلاف جلوگیری میکنند و تجهیزات ایمنی، عملکرد سیستم را کنترل میکنند. اختلال در هر بخش میتواند عملکرد کل دیگ را مختل کند.
خطاهای رایج مرتبط با ساختار داخلی دیگ روغن داغ
برخی از مشکلات رایج شامل:
- داغشدن بیش از حد کویلها
- ترکخوردگی محفظه احتراق
- انسداد مسیر دود
- فرسودگی عایق حرارتی
- خرابی سنسورهای دما
شناخت دقیق اجزای داخلی دیگ باعث شناسایی و پیشگیری از این مشکلات میشود.
سوالات متداول
۱. دیگ روغن داغ چیست و چه کاربردی دارد؟
دیگ روغن داغ دستگاهی است که با گرم کردن روغن حرارتی، انرژی حرارتی لازم برای فرآیندهای صنعتی را تأمین میکند.
توضیح بیشتر: این سیستم برخلاف دیگ بخار تحت فشار زیاد کار نمیکند و برای صنایع غذایی، پتروشیمی، و سیستمهای گرمایشی کاربرد دارد.
۲. ساختار داخلی دیگ روغن داغ شامل چه بخشهایی است؟
ساختار داخلی دیگ روغن داغ شامل مشعل، محفظه احتراق، کویلهای انتقال حرارت، بدنه و عایق، مسیر دود، منبع انبساط روغن و تجهیزات ایمنی و کنترلی است.
توضیح بیشتر: هر بخش وظیفه خاصی دارد و با هماهنگی کامل عملکرد سیستم را تضمین میکند.
۳. نقش مشعل در دیگ روغن داغ چیست؟
مشعل مسئول تولید حرارت از طریق احتراق کنترلشده سوخت است.
توضیح بیشتر: مشعل سوخت را با هوا ترکیب کرده، شعله پایدار ایجاد میکند و میزان حرارت را بر اساس نیاز سیستم تنظیم میکند.
۴. عملکرد کویلها در دیگ روغن داغ چگونه است؟
کویلها روغن حرارتی را جریان داده و گرمای تولیدشده در محفظه احتراق را جذب میکنند.
توضیح بیشتر: طراحی مارپیچی یا حلزونی کویل باعث افزایش سطح تبادل حرارت و جلوگیری از نقاط داغ میشود.
۵. چرا دیگ روغن داغ به عایق حرارتی نیاز دارد؟
عایق حرارتی از اتلاف انرژی جلوگیری کرده و راندمان دیگ را افزایش میدهد.
توضیح بیشتر: استفاده از عایق مناسب مانند پشم سنگ یا سرامیک فایبر باعث کاهش مصرف سوخت و ایمنی بیشتر سیستم میشود.
۶. سیستم انبساط روغن چه کاربردی دارد؟
این سیستم تغییر حجم روغن در اثر افزایش دما را جبران میکند.
توضیح بیشتر: منبع انبساط از افزایش فشار بیش از حد جلوگیری کرده و اجازه میدهد هواگیری و کنترل حجم روغن بهصورت ایمن انجام شود.
۷. چه تجهیزات ایمنی در دیگ روغن داغ تعبیه شدهاند؟
ترموستات حد بالا، سنسور دمای روغن، پرشر سوئیچ، شیر اطمینان و سیستم قطع اضطراری مشعل از جمله تجهیزات ایمنی هستند.
توضیح بیشتر: این تجهیزات مانع آسیب دیدن دستگاه و بروز حوادث ناشی از افزایش دما یا فشار غیرمجاز میشوند.
۸. چه مشکلات رایجی در ساختار داخلی دیگ روغن داغ مشاهده میشود؟
از جمله مشکلات رایج میتوان به داغشدن بیش از حد کویلها، ترکخوردگی محفظه احتراق، انسداد مسیر دود، فرسودگی عایق و خرابی سنسورها اشاره کرد.
توضیح بیشتر: با نگهداری منظم و بررسی دقیق اجزای داخلی میتوان این مشکلات را پیشگیری و رفع کرد.
جمعبندی
شناخت ساختار داخلی دیگ روغن داغ و عملکرد هر بخش برای مهندسان، اپراتورها و مدیران صنعتی ضروری است. هر جزء نقش مشخصی در انتقال ایمن و مؤثر حرارت دارد و بیتوجهی به هر بخش میتواند منجر به کاهش راندمان، افزایش هزینه و خطرات ایمنی شود. طراحی اصولی، نگهداری منظم و بهرهبرداری صحیح باعث میشود دیگ روغن داغ سالها با بالاترین بازده در خدمت فرآیندهای صنعتی باشد.
