مقدمه
مشعل به‌عنوان قلب دیگ آب داغ عمل می‌کند و عملکرد صحیح آن نقش مستقیمی در بازدهی، ایمنی و طول عمر سیستم حرارت مرکزی دارد. اگر انتخاب یا نصب مشعل به‌درستی انجام نشود، نه‌تنها راندمان کاهش می‌یابد بلکه مصرف انرژی افزایش پیدا می‌کند و سیستم در معرض خطراتی مانند دوده‌زدگی یا احتراق ناقص قرار می‌گیرد. طی سال‌های اخیر، استفاده از مشعل‌های کم‌مصرف و هوشمند در پروژه‌های تاسیساتی رشد چشمگیری داشته است و مهندسان تلاش می‌کنند بهترین نوع مشعل را متناسب با ظرفیت دیگ و نوع سوخت انتخاب کنند. در این مقاله به‌طور کامل انواع مشعل مورد استفاده در دیگ‌های آب داغ، خطاهای رایج و روش‌های استاندارد انتخاب و بهره‌برداری را بررسی می‌کنیم.
مشعل دیگ آب داغ چیست و چرا اهمیت دارد؟
مشعل دستگاهی است که سوخت را با هوا مخلوط کرده و احتراق کنترل‌شده ایجاد می‌کند تا انرژی حرارتی لازم برای گرم‌کردن آب در دیگ تأمین شود. طبق استانداردهای منتشر شده در ASHRAE 2024، حدود ۴۵٪ کاهش راندمان دیگ‌ها در پروژه‌های تاسیساتی ناشی از انتخاب نادرست مشعل یا تنظیمات اشتباه احتراق است. به همین دلیل شناخت انواع مشعل و کاربرد آنها یکی از مهم‌ترین مراحل طراحی سیستم گرمایش مرکزی است.

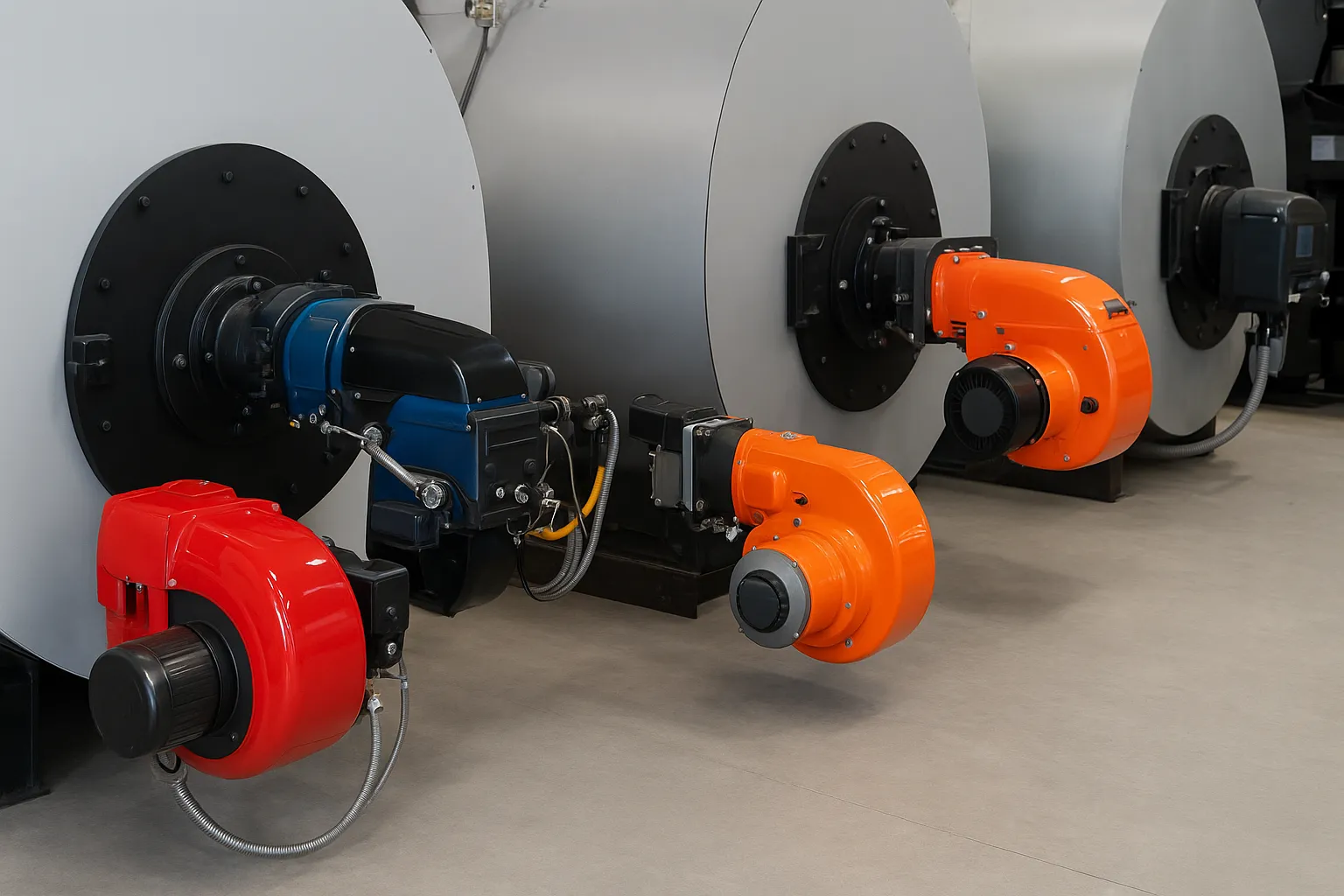

انواع مشعل مورد استفاده در دیگ آب داغ

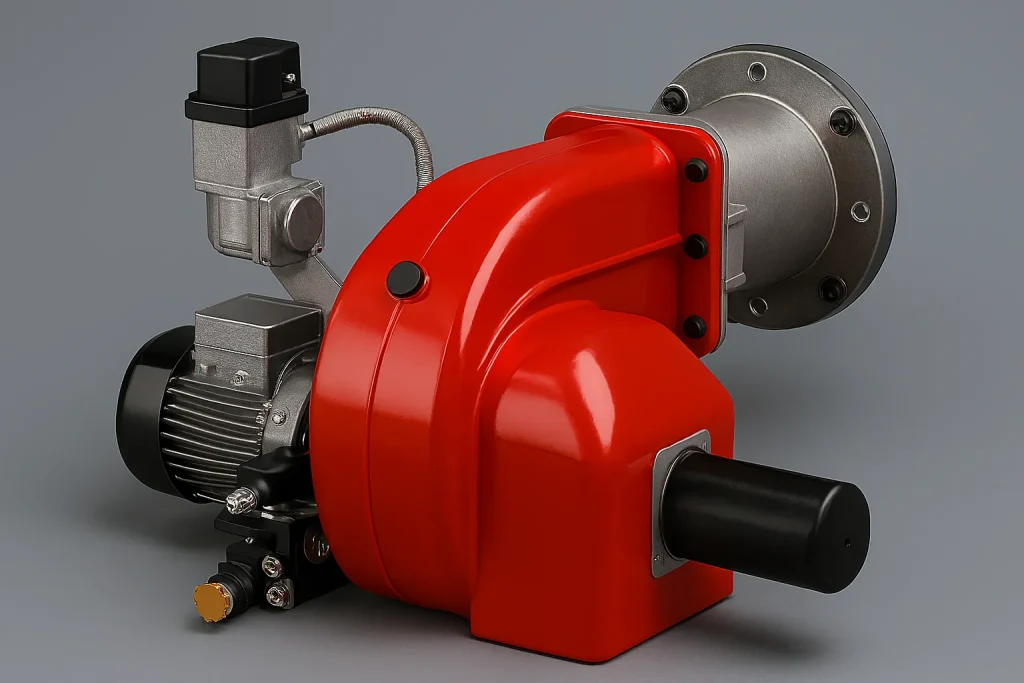

۱. مشعل گازسوز
- پرکاربردترین نوع در ساختمان‌های مسکونی و تجاری
- امکان کنترل شعله با سیستم مدولار
- مصرف بهینه و آلودگی کمتر نسبت به گازوئیلی
- مناسب برای دیگ‌های چدنی و فولادی تا ظرفیت‌های بالا
مزیت اصلی: سوخت پاک، هزینه نگهداری کم، راندمان بالا.
۲. مشعل گازوئیل‌سوز
- مناسب برای ساختمان‌های فاقد گاز شهری
- قدرت حرارتی زیاد
- قابلیت کارکرد در شرایط سخت
- نیازمند نگهداری بیشتر و تنظیم دوره‌ای نازل
مزیت اصلی: قابلیت استفاده در دیگ‌های فشار بالاتر و محیط‌های صنعتی.
۳. مشعل دوگانه‌سوز (گاز و گازوئیل)
- بهترین انتخاب برای پروژه‌هایی که نیاز به پایداری انرژی دارند
- قابلیت تغییر سوخت در مواقع قطع گاز
- دارای سیستم کنترل پیشرفته و محفظه احتراق استاندارد
مزیت اصلی: اطمینان از کارکرد سیستم در شرایط اضطراری.
۴. مشعل مازوت‌سوز
- کاربرد در صنایع سنگین و کارخانه‌ها
- مناسب برای دیگ‌های بسیار بزرگ
- نیازمند پیش‌گرم‌کن سوخت برای جلوگیری از غلظت بالای مازوت
مزیت اصلی: قدرت حرارتی بسیار زیاد و مناسب برای ظرفیت‌های صنعتی.
۵. مشعل Low NOx یا کم‌نیتروژن
- مناسب پروژه‌های دارای الزامات محیط‌زیستی
- کاهش تولید آلاینده‌های NOx تا ۷۰٪
- ترکیب هوشمند هوا و سوخت برای احتراق کامل
مزیت اصلی: راندمان بالا با کمترین آلودگی.
۶. مشعل چگالشی (Condensing Burner)
- استفاده از تکنولوژی بازیافت حرارت دود
- راندمان بالای ۱۰۵٪ در شرایط خاص
- مخصوص دیگ‌های چگالشی و سیستم‌های مدرن گرمایش
مزیت اصلی: بیشترین صرفه‌جویی انرژی در بین همه انواع مشعل.
مراحل اصلی انتخاب و نصب صحیح مشعل در دیگ آب داغ
۱. محاسبه ظرفیت حرارتی
- محاسبه بار حرارتی ساختمان
- بررسی ظرفیت اسمی دیگ
- انتخاب مشعل با ۱۰٪ ظرفیت بیشتر از دیگ برای پایداری شعله
۲. تعیین نوع سوخت
- بررسی دسترسی به گاز یا گازوئیل
- توجه به محدودیت‌های محیط‌زیستی
- تحلیل اقتصادی سوخت در درازمدت
۳. نصب مشعل
- تنظیم فاصله مشعل تا محفظه احتراق
- اتصال هوابازکن برای تأمین اکسیژن مناسب
- بازدید دودکش و اطمینان از مکش کافی
- کالیبراسیون اولیه توسط تکنسین متخصص
۴. کنترل نهایی و تست احتراق
- اندازه‌گیری CO و O₂
- بررسی کیفیت شعله و رنگ آن
- تنظیم فشار گاز یا گازوئیل
- تست عملکرد در بار کم و بار کامل
خطاهای رایج در نصب و استفاده از مشعل
۱. انتخاب مشعل با ظرفیت کمتر یا بیشتر از ظرفیت دیگ
۲. تنظیم نبودن هوای ورودی و ایجاد احتراق ناقص
۳. سرویس‌نکردن دوره‌ای نازل و فیلتر سوخت
۴. استفاده از دودکش غیراستاندارد و کاهش راندمان
۵. نصب اشتباه قطعات برقی و عدم کالیبراسیون اولیه
طبق گزارش انجمن احتراق صنعتی ایران ۲۰۲۵، ۳۵٪ از مصرف اضافی سوخت در سیستم‌های گرمایش، ناشی از تنظیم نبودن مشعل است.
بهترین روش‌های استفاده و نگهداری از مشعل در سال ۲۰۲۵
مشعل‌های مدولار با کنترل هوشمند
- تنظیم شعله بر اساس نیاز حرارتی
- کاهش مصرف انرژی تا ۲۰٪
- مناسب برای ساختمان‌های اداری و هتل‌ها
سیستم مانیتورینگ آنلاین احتراق
- کنترل لحظه‌ای CO، O₂ و دمای دود
- جلوگیری از احتراق ناقص
- مناسب برای موتورخانه‌های بزرگ
استفاده از مشعل‌های Low NOx
- مناسب پروژه‌ها با استانداردهای زیست‌محیطی
- کاهش چشمگیر آلاینده‌ها
سرویس دوره‌ای سه‌ماهه مشعل
- بررسی نازل، فیلتر، الکترود و فن
- شست‌وشوی مسیر هوای ورودی
- افزایش عمر مفید مشعل تا ۳۰٪
نکات اجرایی مهم
- همیشه متناسب با دیگ، مشعل انتخاب کنید.
- فشار گاز باید ثابت و تنظیم‌شده باشد.
- دودکش استاندارد و دارای مکش کافی باشد.
- شعله باید آبی مایل به زرد و یکنواخت باشد.
- سرویس دوره‌ای حداقل هر سه ماه انجام شود.
مقایسه انواع مشعل مورد استفاده در دیگ آب داغ
| نوع مشعل | راندمان | آلودگی | هزینه | کاربرد |
|---|---|---|---|---|
| گازسوز | بالا | کم | متوسط | عمومی |
| گازوئیل‌سوز | متوسط | زیاد | متوسط | صنعتی |
| دوگانه‌سوز | بالا | متوسط | زیاد | بحرانی |
| مازوت‌سوز | متوسط | زیاد | پایین | کارخانه‌ها |
| Low NOx | بسیار بالا | بسیار کم | زیاد | پروژه‌های سبز |
| چگالشی | بسیار بالا | کم | زیاد | سیستم‌های مدرن |
نکات کلیدی
- بهترین مشعل برای دیگ آب داغ در پروژه‌های امروزی، مشعل گازسوز مدولار Low NOx است که هم راندمان بالا و هم آلودگی کم دارد.
- برای انتخاب صحیح مشعل، ابتدا باید ظرفیت دیگ، نوع سوخت و شرایط پروژه را بررسی کرد و سپس مشعل متناسب انتخاب نمود.
- شایع‌ترین خطا در استفاده از مشعل، تنظیم نبودن هوا و سوخت است که موجب احتراق ناقص و افزایش مصرف انرژی می‌شود.
- مشعل‌های مدرن مانند دوگانه‌سوز یا چگالشی سرعت پاسخ‌دهی بالایی دارند و راندمان سیستم گرمایشی را افزایش می‌دهند.
سوالات متداول
۱. بهترین نوع مشعل برای دیگ آب داغ چیست؟
مشعل گازسوز مدولار.
توضیح بیشتر: این مشعل راندمان بالا، صدای کم و آلودگی پایین دارد.
۲. مشعل دوگانه‌سوز چه کاربردی دارد؟
برای پروژه‌هایی که نیاز به اطمینان از تداوم کار دارند.
توضیح بیشتر: در صورت قطع گاز، مشعل به‌سرعت به حالت گازوئیلی تغییر می‌کند.
۳. چرا تنظیم هوا در مشعل مهم است؟
برای جلوگیری از احتراق ناقص و دوده‌زدگی.
توضیح بیشتر: تنظیم نبودن هوا باعث افزایش CO و کاهش راندمان می‌شود.
۴. بهترین برند یا نوع مشعل برای ظرفیت‌های بالا چیست؟
مشعل‌های مازوت‌سوز صنعتی یا دوگانه‌سوز قدرتمند.
توضیح بیشتر: مناسب برای دیگ‌هایی با ظرفیت بسیار زیاد.
۵. آیا مشعل‌ها نیاز به سرویس دوره‌ای دارند؟
بله، بسیار ضروری است.
توضیح بیشتر: سرویس دوره‌ای از دوده‌زدگی و افزایش مصرف سوخت جلوگیری می‌کند.
۶. مشعل Low NOx چه مزیتی دارد؟
کاهش چشمگیر آلودگی و NOx.
توضیح بیشتر: مناسب برای پروژه‌هایی با استانداردهای محیط‌زیستی.
۷. آیا مشعل چگالشی روی هر دیگی نصب می‌شود؟
خیر.
توضیح بیشتر: فقط برای دیگ‌های چگالشی طراحی شده است.
