مقدمه
عملکرد صحیح مشعل دیگ بخار یکی از عوامل حیاتی در بهره‌وری و ایمنی سیستم‌های گرمایشی صنعتی و ساختمانی است. تنظیم نادرست شعله می‌تواند باعث کاهش راندمان دیگ، افزایش مصرف سوخت، و حتی خطرات جدی ایمنی شود. در این مقاله، به‌عنوان یک راهنمای کامل، عملکرد مشعل دیگ بخار، روش‌های تنظیم شعله و خطاهای رایج را بررسی می‌کنیم تا بهره‌وری انرژی و ایمنی سیستم شما به حداکثر برسد.
مشعل دیگ بخار چیست و چرا اهمیت دارد؟

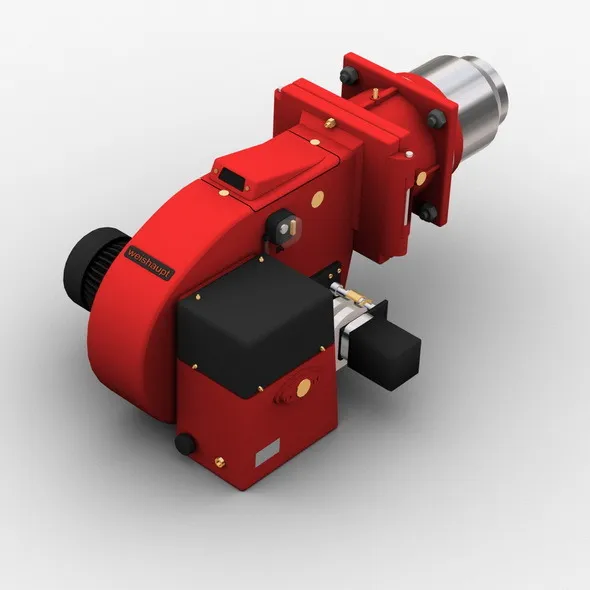

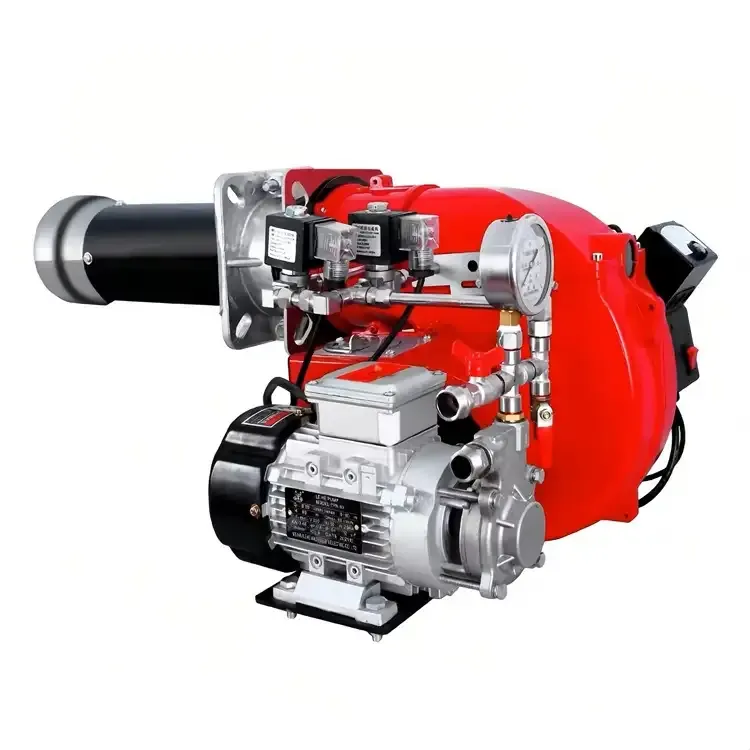

مشعل دیگ بخار یا Burner دستگاهی است که سوخت گازی، مایع یا جامد را با هوا ترکیب کرده و آن را مشتعل می‌کند تا انرژی حرارتی لازم برای تبدیل آب به بخار تأمین شود. طبق آمار منتشر شده توسط ASHRAE 2025، حدود ۵۰٪ مشکلات راندمان دیگ‌ها ناشی از تنظیم نادرست مشعل و شعله است. به همین دلیل شناخت دقیق عملکرد و روش‌های بهینه‌سازی شعله، نقش مهمی در کاهش هزینه‌های انرژی و افزایش ایمنی دارد.
مراحل بررسی و تنظیم عملکرد مشعل
بررسی اولیه و آماده‌سازی
ابتدا باید جریان برق و سوخت قطع شود و سپس بازدید بصری از نازل‌ها، مشعل و مسیر هوا انجام گیرد. همچنین کنترل فشار سوخت و میزان جریان هوا طبق دستورالعمل سازنده ضروری است.

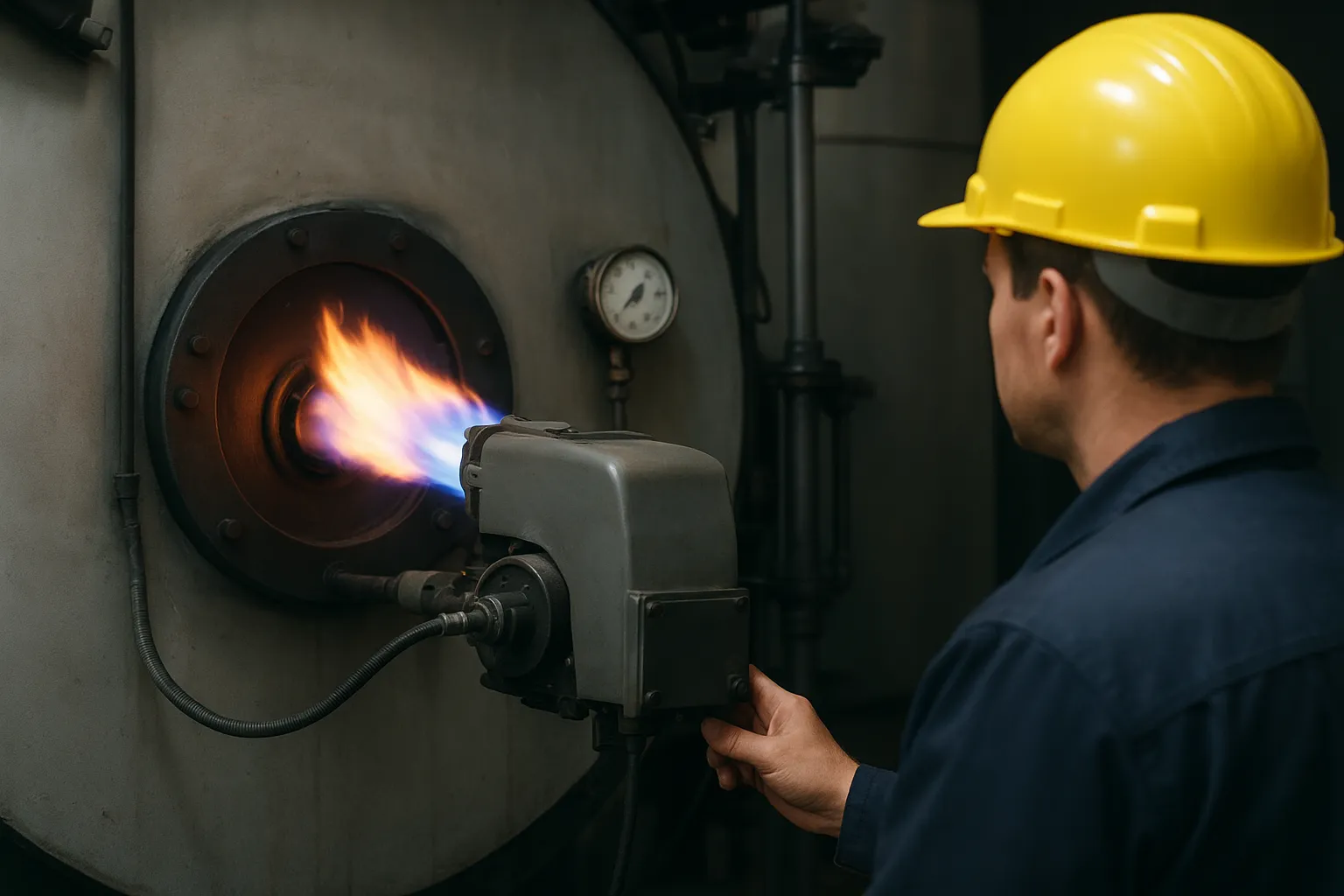

روشن کردن مشعل و مشاهده شعله
شعله استاندارد باید آبی روشن با هسته مرکزی کمی سفید باشد. صدا و لرزش مشعل نیز باید کنترل شود، زیرا صدای نامتعارف می‌تواند نشانه گرفتگی نازل یا عدم ترکیب صحیح هوا و سوخت باشد. ثبت فشار گاز و دمای دیگ قبل از هر تنظیم لازم است.
تنظیم نسبت هوا به سوخت (Air-Fuel Ratio)
با استفاده از گیج‌ها و ابزارهای دیجیتال می‌توان اکسیژن موجود در دودکش را اندازه‌گیری کرد. سپس دمپر هوا و فشار سوخت به‌گونه‌ای تنظیم می‌شوند که شعله کامل بسوزد و دود سیاه تولید نشود. بررسی مجدد دما و فشار دیگ پس از هر تغییر الزامی است.
کنترل امنیتی و ایمنی
سیستم‌های ایمنی مانند Flame Detector، شیرهای قطع اضطراری و سنسور فشار باید عملکرد صحیح داشته باشند. همچنین باید عملکرد مشعل در شرایط بار کامل و جزئی تست شود و تمامی تنظیمات در مستندات ثبت گردد.
خطاهای رایج در عملکرد مشعل
شایع‌ترین خطاها شامل شعله زرد یا دودزا به علت کمبود هوا، شعله ناپایدار به دلیل گرفتگی نازل یا فشار نامناسب سوخت، افزایش مصرف سوخت و کاهش راندمان، صدای غیرمعمول یا لرزش مشعل و خرابی سیستم ایمنی است. مطابق گزارش انجمن مهندسی حرارتی ایران در سال ۲۰۲۵، ۴۵٪ مشکلات دیگ‌های بخار صنعتی ناشی از عدم تنظیم صحیح مشعل و شعله است.
بهترین روش‌های تنظیم مشعل و بهینه‌سازی شعله
تنظیم دستی با استفاده از گیج‌ها و دمپر
این روش دقت بالایی برای دیگ‌های کوچک دارد و مناسب سیستم‌های قدیمی با ابزارهای مکانیکی است اما نیاز به تجربه اپراتور دارد.
استفاده از سیستم کنترل دیجیتال شعله (FIRE CONTROL)
این روش دقت میلی‌متری در نسبت هوا و سوخت ارائه می‌دهد، مصرف سوخت را تا ۱۵٪ کاهش می‌دهد و مناسب دیگ‌های صنعتی و ساختمان‌های بزرگ است.
سنجش و اصلاح ترکیب گاز و هوا با آنالایزر دود
با استفاده از آنالایزر دود می‌توان درصد CO و O2 در دودکش را بررسی کرد، آلاینده‌ها را کاهش داد و راندمان را افزایش داد. این روش برای دیگ‌های گازی و نفتی ایده‌آل است.
تعمیر و نگهداری پیشگیرانه نازل و مشعل
پاکسازی دوره‌ای نازل‌ها و محفظه احتراق باعث جلوگیری از گرفتگی و ناپایداری شعله می‌شود و طول عمر مشعل را افزایش می‌دهد.
نکات اجرایی مهم
هرگز مشعل را با فشار سوخت غیر استاندارد روشن نکنید. شعله باید پایدار و بدون دود باشد. تنظیمات مشعل باید ثبت و در دفاتر نگهداری دوره‌ای ثبت گردد. سیستم ایمنی و Flame Detector باید همیشه فعال باشند و از نازل‌ها و قطعات اصلی توصیه شده سازنده استفاده کنید.
مقایسه روش‌های تنظیم مشعل
| روش تنظیم | دقت | سرعت | هزینه | کاربرد |
|---|---|---|---|---|
| تنظیم دستی | متوسط | متوسط | کم | دیگ‌های کوچک |
| کنترل دیجیتال | بسیار بالا | بالا | متوسط | صنعتی |
| آنالایزر دود | بالا | متوسط | متوسط | صنعتی |
| نگهداری پیشگیرانه | متوسط | بالا | پایین | همه سیستم‌ها |
نکات کلیدی
- بهترین روش تنظیم مشعل دیگ بخار استفاده از سیستم کنترل دیجیتال و آنالایزر دود است که راندمان را به حداکثر می‌رساند.
- برای تنظیم شعله، ابتدا فشار سوخت و دمپر هوا بررسی شده و سپس نسبت هوا به سوخت اصلاح شود.
- شایع‌ترین خطا در عملکرد مشعل، شعله زرد یا ناپایدار و عدم رسیدگی دوره‌ای است.
- نگهداری پیشگیرانه نازل و مشعل باعث افزایش عمر مفید و کاهش مصرف سوخت می‌شود.
سوالات متداول
مشعل دیگ بخار چیست؟
دستگاهی برای ترکیب و اشتعال سوخت با هوا به منظور تولید بخار. مشعل‌ها می‌توانند گازی، مایع یا جامد باشند و نقش اصلی آن تولید حرارت مورد نیاز دیگ است.
بهترین روش تنظیم شعله چیست؟
استفاده از سیستم کنترل دیجیتال و آنالایزر دود که بیشترین دقت را در نسبت هوا به سوخت و مصرف بهینه انرژی دارد.
چرا شعله دیگ زرد یا دودزا می‌شود؟
به علت کمبود هوا یا گرفتگی نازل، که باعث کاهش راندمان و افزایش مصرف سوخت می‌شود.
چگونه می‌توان راندمان دیگ را افزایش داد؟
با تنظیم دقیق مشعل، اصلاح نسبت هوا به سوخت و نگهداری دوره‌ای، استفاده از سیستم کنترل دیجیتال و آنالایزر دود کمک زیادی به کاهش هدررفت انرژی می‌کند.
آیا مشعل بدون آنالایزر دود هم قابل تنظیم است؟
بله، با تنظیم دستی و استفاده از گیج‌های استاندارد، مخصوصاً در دیگ‌های کوچک یا قدیمی.
