بررسی عملکرد اکوستات در دیگ‌های آب داغ پیشرفته

تولید کننده : نیرو بخار آراز

مقدمه (اهمیت کنترل دمای ایمن)

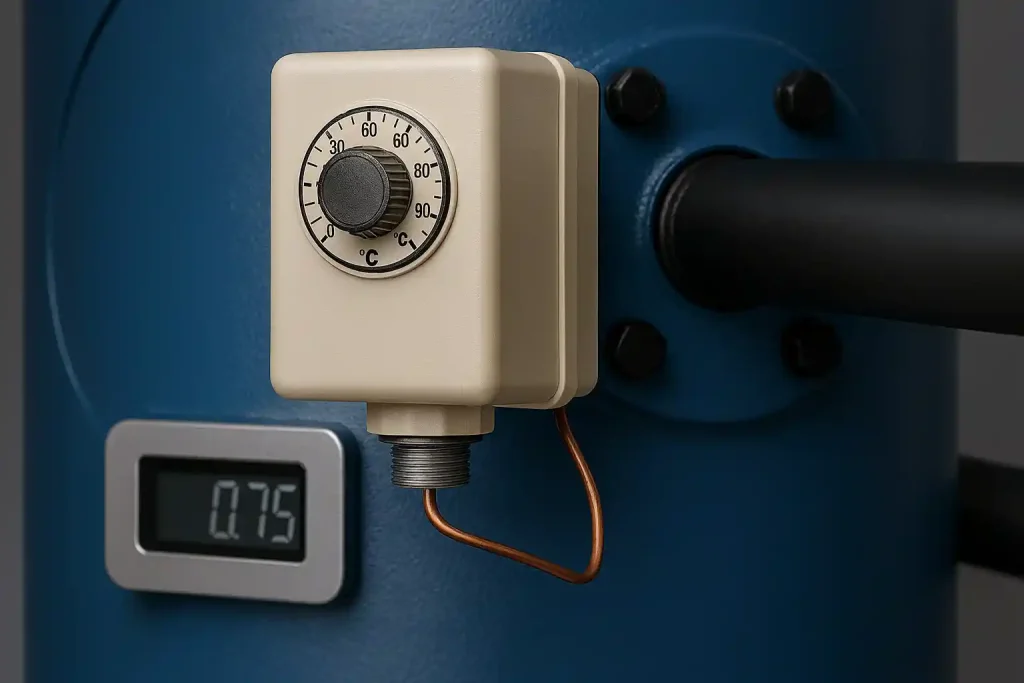

اکوستات (Aquastat) یا به عبارت دقیق‌تر، ترموستات کنترل‌کننده دیگ آب داغ، نقشی حیاتی در ایمنی، بازدهی و طول عمر سیستم‌های حرارتی مدرن ایفا می‌کند. این قطعه الکترومکانیکی به‌عنوان چشم و مغز سیستم، دمای آب خروجی را پیوسته پایش کرده و با ارسال فرمان به مشعل (Burner)، از جوش آمدن آب (Overheating) و همچنین تولید بیش از حد بخار جلوگیری می‌کند. در دیگ‌های آب داغ پیشرفته که با فشارهای بالا و راندمان‌های بهینه کار می‌کنند، عملکرد دقیق اکوستات دیگر یک گزینه نیست، بلکه یک الزام ایمنی و عملکردی است.

اکوستات چیست و مکانیسم عملکرد آن چگونه است؟

اکوستات یک سنسور دما است که بر اساس تغییرات فیزیکی (معمولاً انبساط یک لوله یا کپسول حاوی مایع حساس به حرارت) یک مدار الکتریکی را قطع یا وصل می‌کند.

اجزای اصلی اکوستات دیگ آب داغ

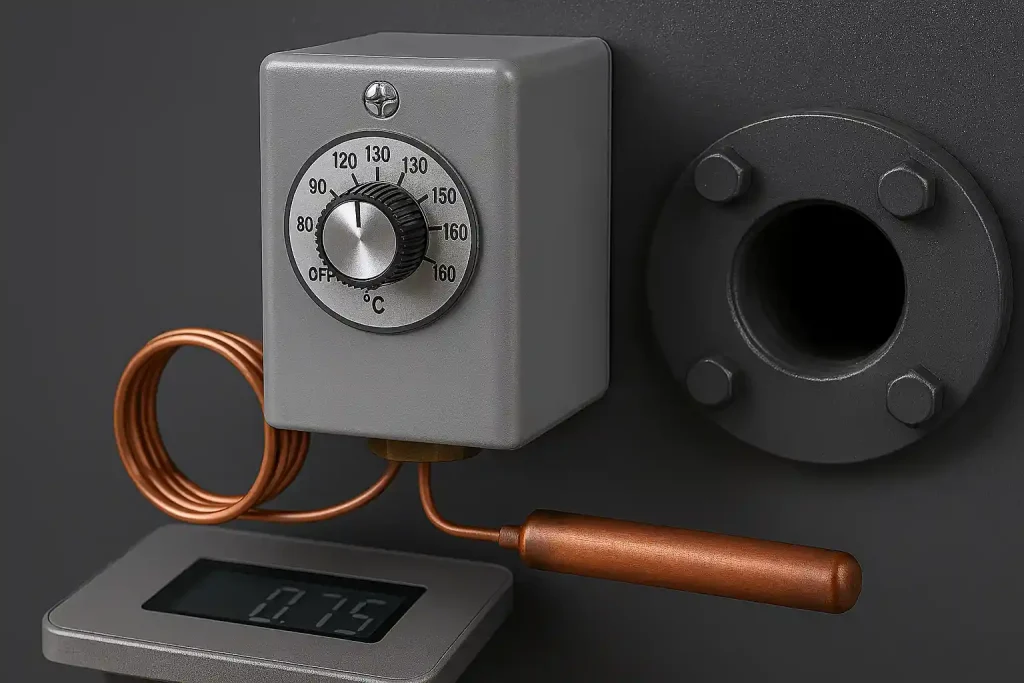

1. سنسور دما (Probe): بخشی که مستقیماً در تماس با آب دیگ قرار می‌گیرد.
2. مکانیسم سوئیچینگ: شامل فنرها و کنتاکت‌های الکتریکی.

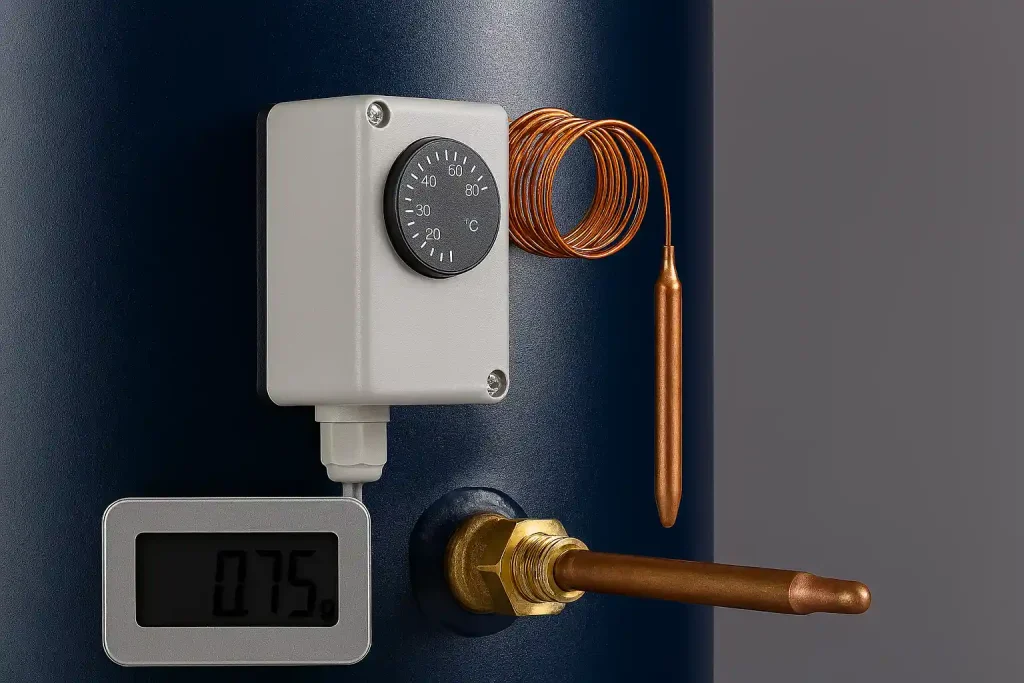

3. پیچ تنظیم (Set Point): محلی برای تعیین دمای مورد نظر کاربر.
4. سوئیچ ایمنی (High Limit): یک مدار قطع اضطراری که در صورت تجاوز دما از حد بحرانی، سیستم را خاموش می‌کند.

نحوه کارکرد در دیگ‌های پیشرفته

در سیستم‌های مدرن، اکوستات اصلی (Primary Control) معمولاً با یک کنترلر میکروپروسسوری ترکیب می‌شود. اکوستات به جای قطع و وصل کامل مشعل، سیگنال تناسبی (یا PWM) به مشعل می‌فرستد تا مقدار سوخت بر اساس نیاز حرارتی دقیقاً تنظیم شود (Modulating Control)، این امر مصرف سوخت را تا ۱۵٪ کاهش می‌دهد.

انواع اکوستات مورد استفاده در دیگ‌های مدرن

با پیشرفت تکنولوژی، اکوستات‌ها نیز از مدل‌های ساده ترموستاتیک به واحدهای هوشمند تبدیل شده‌اند.

۱. اکوستات‌های کنترل (Control Aquastats)

این نوع وظیفه تنظیم دمای استاندارد کارکرد (مثلاً $80^\circ\text{C}$80∘C) را بر عهده دارد و معمولاً در محدوده $50^\circ\text{C}$50∘C تا $95^\circ\text{C}$95∘C تنظیم می‌شود.

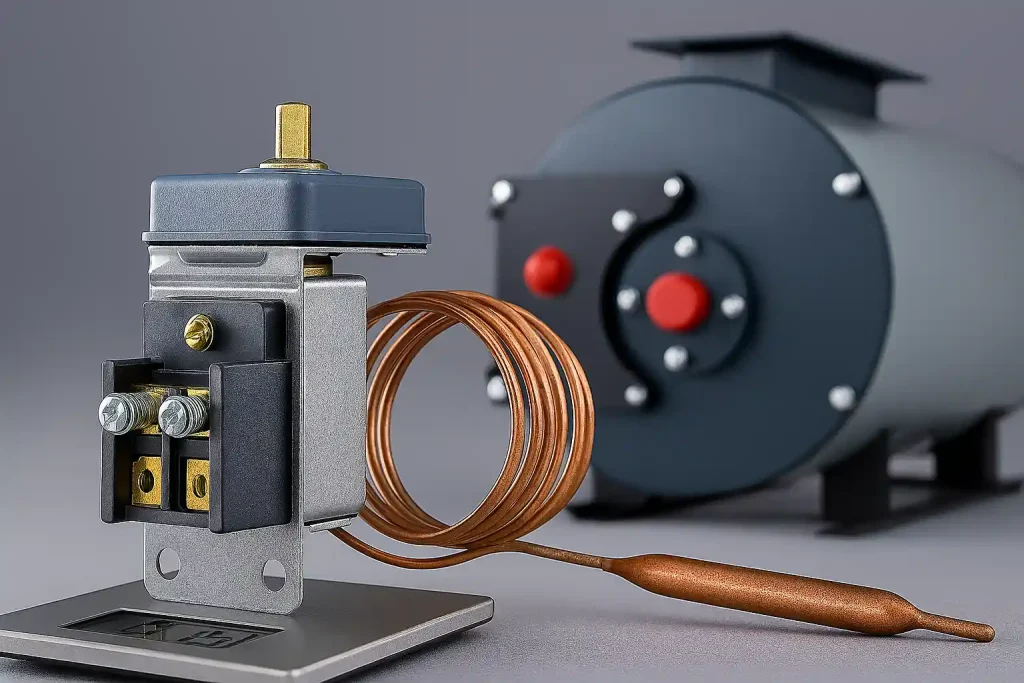

۲. اکوستات‌های ایمنی (Safety Aquastats / High Limit Cutout)

این واحد مستقل عمل کرده و در صورت بروز نقص در اکوستات اصلی یا خرابی شیرهای کنترلی، در دمایی بالاتر (مثلاً $110^\circ\text{C}$110∘C) دیگ را خاموش و قفل می‌کند. در دیگ‌های پیشرفته، این قطع اضطراری نیازمند ریست دستی توسط اپراتور است.

۳. اکوستات‌های محیطی (Outdoor Reset Controls)

در دیگ‌های پیشرفته گرمایش مرکزی، اکوستات اصلی به سنسور دمای محیط بیرونی متصل است. این اتصال باعث می‌شود نقطه تنظیم آب دیگ به‌صورت خودکار بر اساس دمای هوای بیرون تغییر کند (مثلاً در دمای $-10^\circ\text{C}$−10∘C بیرونی، دمای آب تا $90^\circ\text{C}$90∘C افزایش یابد و در دمای $+15^\circ\text{C}$+15∘C بیرونی، تا $60^\circ\text{C}$60∘C کاهش یابد). این عملکرد راندمان را به‌شدت افزایش می‌دهد.

چالش‌های عملکرد اکوستات در دیگ‌های فشار بالا

دیگ‌های آب داغ صنعتی اغلب با فشارهای عملیاتی بیش از ۱۰ بار کار می‌کنند. این شرایط، چالش‌های خاصی را برای اکوستات‌ها ایجاد می‌کند:

۱. اثر پدیده کاویتاسیون (Cavitation)

در دماهای نزدیک به نقطه جوش و فشارهای متغیر، تشکیل حباب‌های بخار و فروپاشی ناگهانی آن‌ها می‌تواند به سنسور اکوستات آسیب فیزیکی بزند. انتخاب مواد مقاوم (مانند فولاد ضدزنگ ۳۱۶) برای پروب حیاتی است.

۲. تأخیر زمانی (Time Lag)

در دیگ‌های با ظرفیت حرارتی بالا، جرم حرارتی آب زیاد است. تغییر در سیگنال اکوستات ممکن است با تأخیر زمانی در تغییر دمای واقعی آب همراه باشد که منجر به نوسان دمایی (Cycling) می‌شود. این مشکل با استفاده از الگوریتم‌های PID در کنترلرهای جدید حل شده است.

۳. خوردگی و رسوب‌گذاری

رسوبات آهکی و خوردگی شیمیایی باعث می‌شوند سنسور اکوستات نتواند دمای واقعی آب را به‌درستی گزارش دهد. این امر می‌تواند منجر به کارکرد بیش از حد مشعل و در نهایت سوئیچ ایمنی شود. تمیزکاری سالانه سنسورها الزامی است.

بهینه‌سازی عملکرد با استفاده از اکوستات‌های هوشمند

دیگ‌های آب داغ امروزی بر پایه اصل «بهره‌وری انرژی» طراحی شده‌اند و اکوستات‌های هوشمند نقش محوری در این زمینه دارند.

۱. تنظیم شیب حرارتی (Slope Setting)

در اکوستات‌های پیشرفته، اپراتور می‌تواند شیب رابطه‌ی بین دمای بیرون و دمای آب دیگ را تنظیم کند. شیب صحیح تضمین می‌کند که سیستم بیش از حد گرمایش ندهد و انرژی تلف نشود.

۲. مانیتورینگ از راه دور (Remote Monitoring)

برخی اکوستات‌های مدرن از طریق پروتکل‌های ارتباطی (مانند Modbus یا BACnet) به سیستم مدیریت ساختمان (BMS) متصل می‌شوند. این امر امکان پایش لحظه‌ای عملکرد، ثبت داده‌های تاریخی و دریافت هشدارهای پیشگیرانه را فراهم می‌آورد.

۳. کالیبراسیون خودکار

اکوستات‌های باکیفیت‌تر قابلیت کالیبراسیون دوره‌ای خودکار یا نیمه‌خودکار را دارند که انحراف ناشی از فرسودگی سنسور را جبران می‌کند و دقت سنسور را در محدوده $\pm 0.5^\circ\text{C}$±0.5∘C حفظ می‌کند.

جمع‌بندی و نتیجه‌گیری

عملکرد بهینه دیگ آب داغ پیشرفته مستقیماً به سلامت و دقت اکوستات آن وابسته است. اکوستات دیگر صرفاً یک کلید قطع و وصل نیست، بلکه یک عنصر کنترلی پیشرفته است که با سایر سیستم‌های هوشمند دیگ (مانند کنترل دمای شعله و فشار بخار) تعامل دارد. اطمینان از نصب صحیح سنسورها، استفاده از اکوستات‌های ایمنی مجزا، و انجام سرویس‌های دوره‌ای کالیبراسیون، کلید دستیابی به حداکثر راندمان و مهم‌تر از آن، ایمنی کامل در بهره‌برداری از دیگ‌های آب داغ است.

سوالات متداول

۱. اکوستات در دیگ آب داغ چه کاری انجام می‌دهد؟

مکانیسم اصلی برای کنترل دمای آب خروجی دیگ، فرمان دادن به مشعل برای روشن یا خاموش شدن یا تنظیم میزان سوخت است.

توضیح بیشتر: این کار برای جلوگیری از جوش آمدن آب و حفظ راندمان صورت می‌گیرد.

۲. تفاوت اکوستات کنترل و اکوستات ایمنی چیست؟

اکوستات کنترل (اصلی) دما را در محدوده عملیاتی تنظیم می‌کند، در حالی که اکوستات ایمنی (High Limit) در صورت رسیدن دما به نقطه خطرناک، سیستم را به‌طور اضطراری خاموش و قفل می‌کند.

توضیح بیشتر: اکوستات ایمنی یک لایه حفاظتی ثانویه است.

۳. چه عاملی باعث اختلال در عملکرد اکوستات می‌شود؟

رسوب‌گذاری، خوردگی روی سنسور، و نوسانات شدید فشار (کاویتاسیون) از عوامل اصلی اختلال در گزارش‌دهی صحیح دما هستند.

توضیح بیشتر: این عوامل باعث می‌شوند دمای گزارش‌شده با دمای واقعی متفاوت باشد.

۴. آیا اکوستات‌های هوشمند مصرف سوخت را کاهش می‌دهند؟

بله، اکوستات‌های مدوله‌کننده (Modulating) با تنظیم دقیق میزان سوخت بر اساس نیاز واقعی حرارتی، مصرف را بهینه می‌کنند.

توضیح بیشتر: این کار از سیکل‌های سریع روشن/خاموش شدن مشعل جلوگیری می‌کند.

۵. اکوستات محیطی (Outdoor Reset) چگونه کار می‌کند؟

این کنترلر دمای محیط بیرون را می‌خواند و نقطه تنظیم دمای آب دیگ را به‌طور خودکار متناسب با آن تغییر می‌دهد تا گرمایش ساختمان بهینه‌سازی شود.

توضیح بیشتر: این روش مانع از گرمایش بیش از حد ساختمان در روزهای معتدل می‌شود.
