تابلو برق دیگ بخار به‌عنوان قلب سیستم کنترل و ایمنی تجهیزات بخار، نقشی بسیار حیاتی در عملکرد صحیح و ایمن دیگ‌های بخار دارد. هرگونه اختلال در عملکرد این تابلو می‌تواند منجر به کاهش راندمان، خاموش شدن ناگهانی سیستم، آسیب به تجهیزات و حتی خطرات ایمنی جدی شود. شناخت ایرادات رایج در تابلو برق دیگ بخار و آشنایی با روش‌های اصولی رفع آن‌ها، به بهره‌برداران و تکنسین‌های تعمیر و نگهداری کمک می‌کند تا از توقف‌های ناگهانی یا خسارات پرهزینه جلوگیری نمایند.

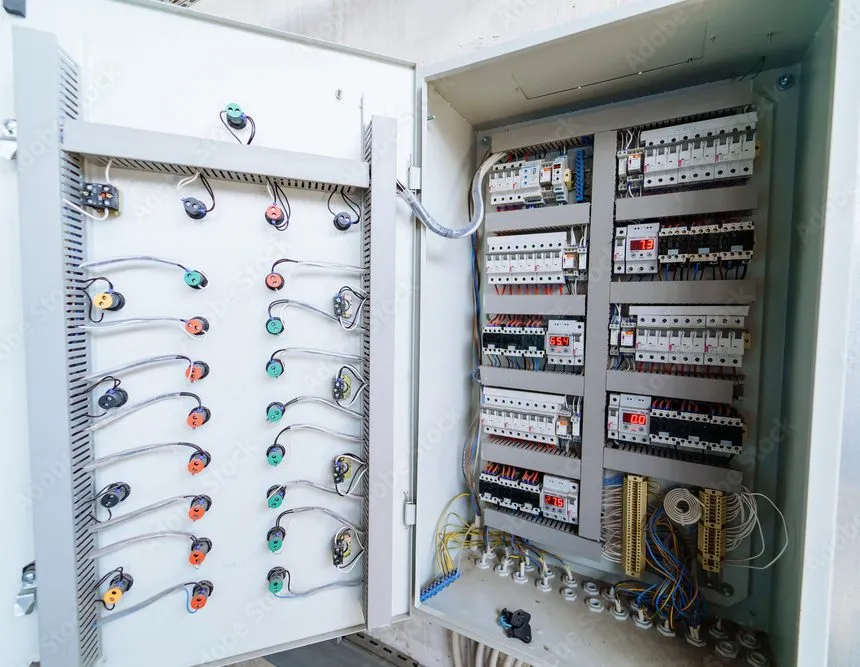

انواع تابلو برق دیگ بخار و ویژگی‌ها
تابلو برق‌های دیگ بخار بسته به ظرفیت دیگ، نوع سوخت و سطح اتوماسیون سیستم در چند نوع مختلف طراحی می‌شوند:
- تابلو برق دستی (Manual)
در این نوع، کنترل کلیه اجزا با کلیدها و رله‌ها انجام می‌شود. برای سیستم‌های کوچک یا دیگ‌های با اتوماسیون پایین مناسب است. - تابلو برق نیمه‌اتوماتیک
ترکیبی از کنترل دستی و اتوماتیک، دارای تایمر، ترموستات و کنترل سطوح آب به‌صورت خودکار. - تابلو برق تمام‌اتوماتیک (PLC یا HMI)
کنترل کامل سیستم از طریق کنترلر منطقی قابل برنامه‌ریزی (PLC)، صفحه لمسی HMI، سنسورها و نمایشگرهای دیجیتال. قابلیت اتصال به سیستم‌های مانیتورینگ و هشدار از راه دور را دارد.
ویژگی‌های مهم تابلو برق‌های استاندارد دیگ بخار شامل موارد زیر است:
- حفاظت کامل در برابر اتصال کوتاه، اضافه‌بار و افت یا افزایش ولتاژ
- قطع خودکار سیستم در شرایط بحرانی مانند افت فشار یا کمبود آب
- هشدار صوتی و تصویری در صورت بروز ایراد
- قابلیت تست دستی یا خودکار عملکرد اجزا
- استفاده از قطعات با کیفیت صنعتی مانند کنتاکتور، بیمتال، فیوز، رله، ترموستات و کنترل‌سطح
عوامل موثر بر قیمت یا کیفیت تابلو برق
قیمت تابلو برق دیگ بخار تحت تأثیر چند عامل کلیدی قرار دارد:
- ظرفیت و توان مصرفی دیگ بخار
هرچه ظرفیت دیگ بیشتر باشد، تابلو باید تحمل جریان بالاتری داشته باشد و قطعات بزرگ‌تری در آن استفاده شود. - سطح اتوماسیون و کنترل
استفاده از PLC، نمایشگر لمسی و سنسورهای دیجیتال باعث افزایش قیمت می‌شود. - نوع قطعات مصرفی
برند، کشور سازنده و رده صنعتی قطعات بر قیمت و کیفیت نهایی تأثیر زیادی دارد. - جنس و کیفیت بدنه تابلو
تابلوهای با بدنه فلزی، رنگ کوره‌ای و عایق‌بندی بهتر، دوام بیشتری دارند و گران‌تر هستند. - خدمات پس از فروش و گارانتی
تابلوهایی که توسط شرکت‌های معتبر طراحی و ارائه می‌شوند معمولاً دارای پشتیبانی فنی هستند.
مزایا و معایب تابلو برق دیگ بخار
مزایا:
- افزایش ایمنی اپراتور و تجهیزات
- تسهیل در کنترل و مانیتورینگ عملکرد دیگ بخار
- کاهش خطرات ناشی از خطای انسانی
- افزایش عمر تجهیزات با جلوگیری از نوسانات برق یا کم‌آبی
- امکان تنظیم دقیق دما، فشار و زمان کاری
معایب:
- نیاز به تعمیرات دوره‌ای و چکاپ فنی
- حساسیت به رطوبت، گردوغبار یا نوسانات شدید برق
- هزینه‌های اولیه بالا در مدل‌های تمام‌اتوماتیک
- نیاز به اپراتور یا تکنسین آموزش‌دیده برای سیستم‌های پیشرفته
نکات خرید یا انتخاب تابلو برق مناسب دیگ بخار
در هنگام خرید یا سفارش تابلو برق دیگ بخار باید به نکات زیر توجه ویژه داشت:
- تعیین دقیق ظرفیت دیگ بخار و توان مصرفی پمپ‌ها و مشعل‌ها
- انتخاب بین تابلو دستی، نیمه‌اتوماتیک یا تمام‌اتوماتیک متناسب با سطح اتوماسیون مورد نیاز
- بررسی برند و مشخصات قطعات مصرفی (کنتاکتور، بیمتال، کنترل‌سطح و غیره)
- اطمینان از وجود نقشه سیم‌کشی و مدار فرمان قابل‌فهم برای سرویس‌کار
- توجه به تهویه و عایق‌بندی تابلو در مقابل حرارت یا رطوبت محیط موتورخانه
- استفاده از تابلوهایی با نشانگرهای هشدار، ولت‌متر و آمپرمتر
- بررسی خدمات پشتیبانی فنی و گارانتی ارائه‌شده توسط فروشنده یا سازنده

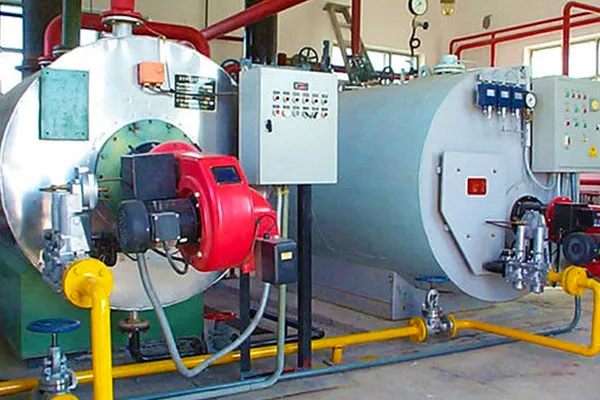

ایرادات رایج و روش رفع آن
- خاموش شدن ناگهانی تابلو برق
علت ممکن است افت ولتاژ، قطع فاز یا خرابی کلید اصلی باشد. ابتدا برق ورودی چک شود، سپس عملکرد کلید حرارتی بررسی گردد. - روشن نشدن مشعل یا پمپ دیگ
احتمال قطع رله فرمان، معیوب بودن بیمتال یا گیر کردن رله کنترل‌سطح وجود دارد. بررسی کامل رله‌ها و سیم‌کشی لازم است. - قطع و وصل متوالی پمپ تغذیه
ممکن است کنترل سطح یا پرشر سوئیچ خراب باشد یا آبگیری دیگ با مشکل مواجه شده باشد. سنسورها بررسی و در صورت لزوم تعویض شوند. - سوختن فیوز تابلو برق
اتصال کوتاه یا اضافه‌بار در سیستم، فیوزها را می‌سوزاند. باید با آمپرمتر جریان مصرفی بررسی و مدار معیوب ایزوله شود. - نمایش هشدار سطح پایین آب به‌رغم پر بودن دیگ
کنترل سطح یا پروب‌ها ممکن است رسوب گرفته یا دچار خطا شده باشند. تمیزکاری یا جایگزینی پروب‌ها انجام شود. - روشن ماندن آلارم هشدار حتی پس از رفع مشکل
در تابلوهای PLC، ممکن است نیاز به ریست نرم‌افزاری یا بازنشانی دستی سیستم باشد. - کار نکردن نمایشگر یا صفحه HMI
احتمال قطع تغذیه 24 ولت یا آسیب به کابل دیتا وجود دارد. منبع تغذیه و ارتباط با PLC بررسی گردد. - عمل نکردن دکمه‌های استارت یا استوپ
خرابی کنتاکت کلیدها یا قطع ارتباط بین فرمان و کنتاکتور می‌تواند دلیل باشد. - نشت رطوبت به داخل تابلو برق
موجب زنگ‌زدگی اتصالات یا اتصالی می‌شود. باید تابلو عایق‌بندی شود و رطوبت‌گیر نصب گردد. - عدم عملکرد صحیح کنترل فشار یا دما
تنظیمات نادرست یا خرابی سنسورها از دلایل این مشکل است. باید با دستگاه کالیبره یا تعویض شوند.
سوالات متداول
- تابلو برق دیگ بخار هر چند وقت باید سرویس شود؟
بهتر است ماهانه بررسی چشمی و هر ۶ ماه سرویس کامل انجام شود. - آیا می‌توان تابلو برق را در فضای باز نصب کرد؟
تنها در صورت داشتن پوشش ضدآب و تهویه مناسب. - استفاده از PLC چه مزایایی دارد؟
دقت بالا، قابلیت برنامه‌ریزی، کاهش خطا و قابلیت مانیتورینگ. - چرا تابلو گاهی بدون هشدار خاموش می‌شود؟
نوسان برق، قطع یکی از فازها یا کلید حرارتی خراب. - آیا می‌توان تابلو برق را ارتقا داد؟
بله، با تعویض برخی قطعات یا افزودن PLC امکان‌پذیر است. - بهترین جنس بدنه تابلو چیست؟
فلزی با رنگ کوره‌ای و عایق‌بندی داخلی. - علت داغ شدن بیش از حد قطعات داخل تابلو چیست؟
تهویه نامناسب یا انتخاب نادرست کنتاکتور و کابل‌ها. - آیا تابلو برق باید نقشه داشته باشد؟
بله، برای هر تابلو نقشه سیم‌کشی ضروری است. - چه زمانی باید فیوز تعویض شود؟
بعد از سوختن یا تغییر رنگ ناشی از حرارت بالا. - آیا می‌توان تابلو برق دیگ را به سیستم مانیتورینگ متصل کرد؟
در مدل‌های PLC بله، با پورت‌های ارتباطی استاندارد.
نتیجه‌گیری
تابلو برق دیگ بخار بخش حیاتی و هوشمند سیستم‌های بخار صنعتی است. شناخت انواع آن، آگاهی از عوامل تأثیرگذار بر کیفیت، بررسی ایرادات رایج و روش‌های اصولی رفع آن، می‌تواند از بروز مشکلات ناگهانی و پرهزینه جلوگیری کند. انتخاب یک تابلو برق با کیفیت، نصب صحیح و نگهداری منظم، کلید اصلی بهره‌برداری ایمن و مؤثر از دیگ بخار است.
