مقدمه
انتخاب مشعل مناسب برای دیگ آب داغ صنعتی یکی از مهمترین تصمیمات در طراحی و بهرهبرداری از سیستمهای گرمایشی است. اگر مشعل متناسب با ظرفیت و ویژگیهای بویلر انتخاب نشود، راندمان کاهش مییابد، مصرف انرژی افزایش پیدا میکند و احتمال آسیبدیدگی دیگ بالا میرود. به همین دلیل، مهندسان حرارتی در سالهای اخیر از روشهای نوین انتخاب و تنظیم مشعل استفاده میکنند تا علاوه بر عملکرد صحیح، طول عمر سیستم را تضمین کنند. در این مقاله بهعنوان یک راهنمای جامع، بهترین معیارهای انتخاب مشعل، خطاهای رایج و استانداردهای مهم را بررسی میکنیم.
مشعل دیگ آب داغ چیست و چرا اهمیت دارد؟
مشعل، قلب اصلی سیستم گرمایش صنعتی است که وظیفه مخلوطکردن هوا و سوخت و ایجاد شعله یکنواخت برای گرمکردن آب داخل دیگ را بر عهده دارد. عملکرد صحیح مشعل تأثیر مستقیم بر مصرف انرژی، ایمنی و کیفیت گرمایش دارد. بر اساس گزارشهای مهندسی انرژی ۲۰۲۴، بیش از ۵۵٪ مشکلات عملکردی دیگهای آب داغ به انتخاب نامناسب مشعل مربوط میشود. بنابراین مشخصات فنی، ظرفیت حرارتی و نوع سوخت، اصلیترین معیارها در انتخاب مشعل هستند.
معیارهای اصلی انتخاب مشعل مناسب
۱. ظرفیت دیگ و میزان نیاز حرارتی
- تطابق دقیق ظرفیت مشعل با ظرفیت بویلر
- جلوگیری از پدیده خامسوزی یا توان پایین
- امکان تنظیم شعله در دامنه حرارتی مختلف
انتخاب مشعل با ظرفیت بیش از حد، به دیگ آسیب میرساند و انتخاب ظرفیت کمتر، باعث کاهش راندمان و دیر گرمشدن سیستم میشود.
2. نوع سوخت مورد استفاده
- گاز طبیعی
- گازوئیل
- دوگانهسوز (گاز + گازوئیل)
- مشعلهای سهگانهسوز برای محیطهای خاص
در صنایع مدرن، مشعلهای دوگانهسوز محبوبیت بیشتری پیدا کردهاند زیرا در قطع گاز، سیستم بدون توقف ادامه کار میدهد.
3. راندمان احتراق و کلاس مصرف انرژی
- راندمان احتراق بالای ۹۰٪
- کنترل دقیق هوای ورودی
- امکان تنظیم خودکار نسبت سوخت به هوا
مشعلهایی با سیستم کنترل اکسیژن (O₂ Trim) راندمان بالاتری دارند و مصرف سوخت را کاهش میدهند.
4. نوع کنترل شعله (On/Off یا مدولار)
- مشعلهای On/Off مناسب برای ظرفیتهای کم
- دو مرحلهای (Two Stage) برای بویلرهای متوسط
- مدولار یا تماممدولار برای صنایع دقیق و مواردی که کنترل حرارت اهمیت دارد
مشعلهای مدولار امروزه بهترین گزینه برای دیگهای آب داغ بزرگ هستند.
5. میزان آلایندگی و استانداردهای زیستمحیطی
- کاهش NOx و CO
- سازگاری با استانداردهای روز
- امکان نصب فیلتر یا سیستم کاهش گازهای خروجی
در بسیاری از کشورها، استفاده از مشعلهای Low NOx الزامی شده است.
6. نوع تهویه و ورود هوا
- دمنده داخلی
- دمنده خارجی
- سیستمهای هوارسانی سانتریفیوژی
انتخاب مدل تهویه صحیح، توزیع یکنواخت شعله و کاهش سروصدا را تضمین میکند.
مراحل انتخاب مشعل بهصورت اصولی
۱. بررسی دقیق مشخصات بویلر
- فشار کاری
- جنس دیگ
- ابعاد محفظه احتراق
۲. تعیین ظرفیت حرارتی مورد نیاز
- محاسبه دقیق کیلوکالری یا کیلووات
- در نظر گرفتن ضریب اطمینان استاندارد
۳. انتخاب نوع سوخت مناسب
- شرایط کارخانه
- قیمت سوخت
- دسترسی در طول سال
۴. بررسی قابلیتهای کنترلی
- مدولاسیون
- ترموستات
- کنترل اکسیژن
۵. انتخاب برند معتبر و خدمات پس از فروش
- قطعات در دسترس
- امکان تنظیم توسط تکنسین
- گارانتی معتبر
خطاهای رایج در انتخاب مشعل دیگ آب داغ
۱. انتخاب مشعل با ظرفیت نامتناسب با دیگ
۲. عدم توجه به نوع سوخت و فشار ورودی
۳. انتخاب مشعل On/Off برای دیگهای صنعتی بزرگ
۴. بیتوجهی به استانداردهای زیستمحیطی
۵. نصب نادرست یا بدون تنظیم اولیه (Commissioning)
طبق گزارش کارشناسان انرژی ۲۰۲۵، ۳۰٪ مصرف اضافی سوخت در کارخانجات به دلیل تنظیم نبودن مشعل یا انتخاب اشتباه آن است.
بهترین روشهای انتخاب مشعل صنعتی (پیشنهادهای ۲۰۲۵)
انتخاب مشعل مدولار با سیستم کنترل هوشمند
- امکان تنظیم خودکار
- کاهش ۲۰٪ مصرف سوخت
- مناسب برای دیگهای پرظرفیت
استفاده از مشعل کمNOx برای کاهش آلایندگی
- الزامی در صنایع غذایی و بیمارستانی
- سازگار با استانداردهای روز

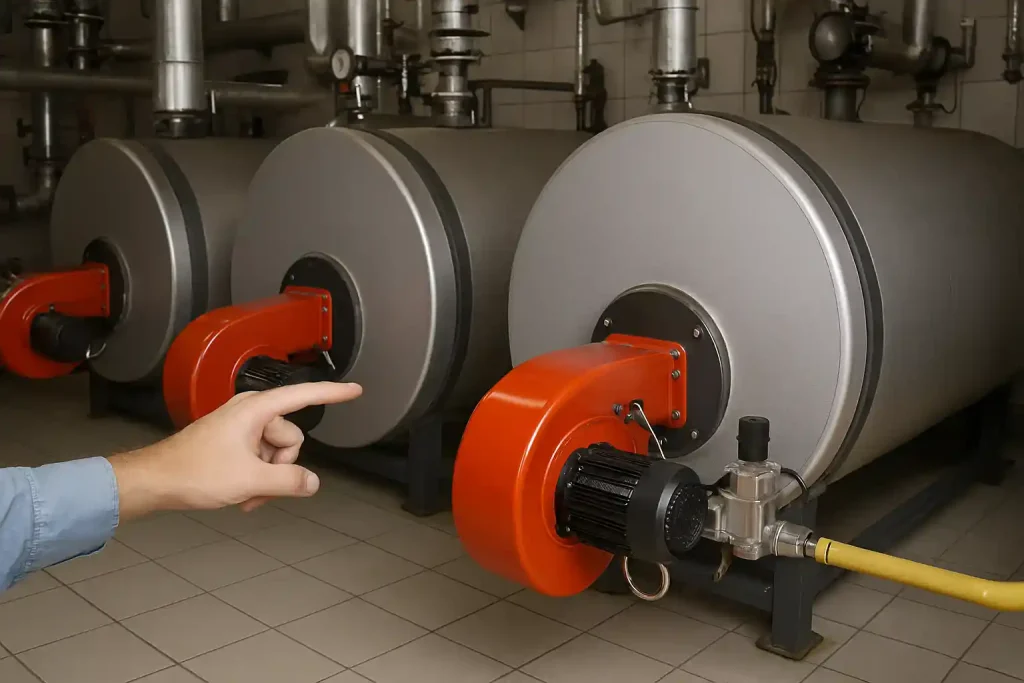

انتخاب مشعل دوگانهسوز
- اطمینان از عملکرد دائمی
- مناسب برای کارخانههایی با مصرف بالا
استفاده از مشعلهای مجهز به سیستم اندازهگیری اکسیژن
- افزایش راندمان
- کاهش آلایندگی
- جلوگیری از خامسوزی
نکات اجرایی مهم
- فشار گاز یا گازوئیل باید پیش از نصب چک شود.
- دهانه مشعل باید کاملاً با محفظه احتراق سازگار باشد.
- پس از نصب، تنظیمات اولیه توسط تکنسین مجرب انجام شود.
- فیلتر سوخت باید قبل از مشعل نصب شود.
- بازدید دورهای و سرویس منظم تضمینکننده عمر طولانی مشعل است.

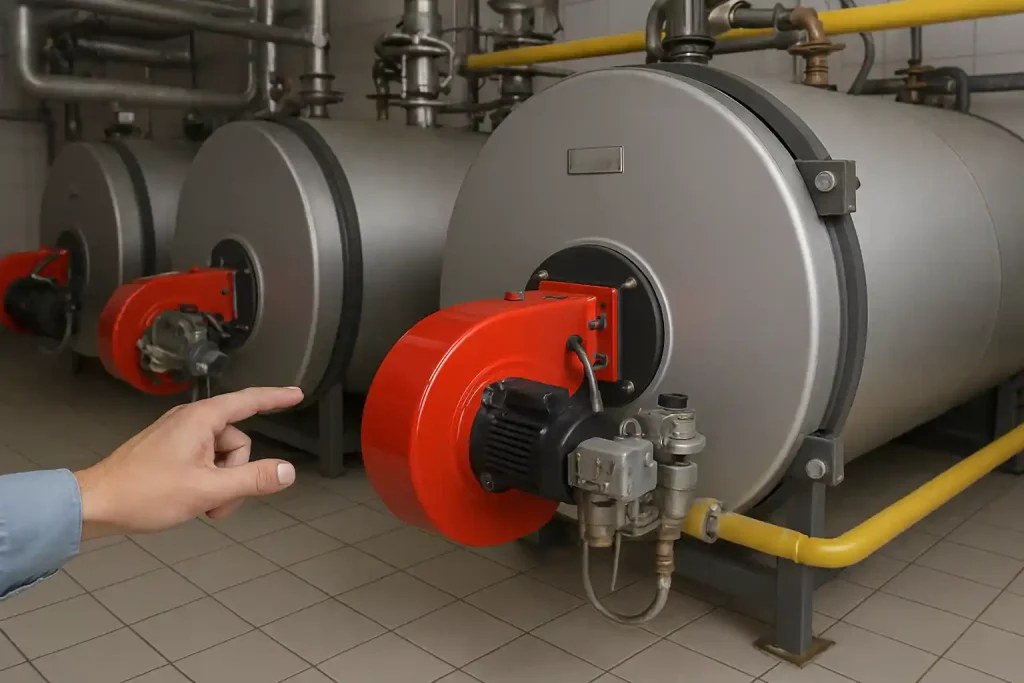

مقایسه انواع مشعل برای دیگ آب داغ (جدول)
| نوع مشعل | راندمان | مصرف انرژی | کنترل شعله | آلایندگی | کاربرد |
|---|---|---|---|---|---|
| روشن/خاموش | متوسط | بالا | ساده | متوسط | دیگهای کوچک |
| دو مرحلهای | بالا | متوسط | قابلقبول | خوب | صنعتی متوسط |
| مدولار | بسیار بالا | کم | دقیق | پایین | صنایع سنگین |
| کمNOx | بالا | متوسط | دقیق | بسیار پایین | صنایع حساس |
نکات کلیدی
- بهترین مشعل برای دیگ آب داغ صنعتی، مشعل مدولار کمNOx است که راندمان بالا و آلایندگی کم را همزمان فراهم میکند.
- برای انتخاب مشعل مناسب باید ظرفیت دیگ، نوع سوخت و میزان نیاز حرارتی دقیق محاسبه شود.
- رایجترین خطا در انتخاب مشعل، عدم تناسب ظرفیت مشعل با ظرفیت دیگ است که باعث کاهش راندمان میشود.
- مشعل دوگانهسوز گزینهای ایدهآل برای کارخانههایی است که به عملکرد بدون توقف نیاز دارند.
سوالات متداول
۱. بهترین نوع مشعل برای دیگ آب داغ چیست؟
مشعل مدولار کمNOx.
توضیح بیشتر: این مدل کممصرف، کمصدا و بسیار ایمن است.
۲. ظرفیت مشعل چگونه تعیین میشود؟
بر اساس ظرفیت گرمایشی دیگ و نیاز حرارتی محیط.
توضیح بیشتر: محاسبه کیلوکالری دقیق باید توسط مهندس حرارتی انجام شود.
۳. آیا مشعل دوگانهسوز بهتر است؟
بله، برای صنایع پرمصرف.
توضیح بیشتر: در زمان قطع سوخت اصلی، سیستم بدون توقف ادامه کار میدهد.
۴. مشعل کمNOx چیست؟
مشعلی با آلایندگی بسیار کم.
توضیح بیشتر: در صنایع غذایی، دارویی و بیمارستانها ضروری است.
۵. چرا مشعل On/Off مناسب صنایع بزرگ نیست؟
به دلیل راندمان کم و استهلاک بالا.
توضیح بیشتر: مدولاسیون در این صنایع ضروری است.
۶. علت خامسوزی در مشعل چیست؟
تنظیم نبودن نسبت سوخت به هوا.
توضیح بیشتر: باید توسط تکنسین تنظیم شود.
۷. بهترین برندهای مشعل صنعتی کداماند؟
بستگی به کشور و شرایط دارد.
توضیح بیشتر: معیار اصلی کیفیت، خدمات و قطعات موجود است.
