مقدمه
طراحی اتاق بویلر یکی از حساسترین بخشهای برنامهریزی و اجرای تاسیسات صنعتی در کارخانهها است. اگر این اتاق بهدرستی طراحی نشود، نهتنها راندمان حرارتی کاهش مییابد، بلکه خطرات ایمنی جدی مانند نشت گاز، انفجار یا خاموشیهای ناگهانی سیستم به وجود میآید. طی سالهای اخیر، رویکردهای نوین طراحی اتاق بویلر در صنایع مختلف مورد استفاده قرار گرفته تا علاوه بر افزایش بازده، ایمنی و طول عمر تجهیزات نیز تضمین شود. در این مقاله به عنوان یک راهنمای کامل، بهترین اصول طراحی اتاق بویلر، خطاهای رایج و استانداردهای مهم در کارخانهها بررسی میشود.
اتاق بویلر چیست و چرا اهمیت دارد؟
اتاق بویلر یا بویلر روم فضایی است که تجهیزات تولید بخار یا آبداغ در آن نصب میشود. وظیفه اصلی این اتاق تأمین انرژی حرارتی موردنیاز فرآیندهای صنعتی و گرمایشی ساختمانهای کارخانه است. براساس گزارشهای منتشر شده در HVAC Industrial Guide 2024 حدود ۷۰٪ مشکلات عملکردی بویلرها ناشی از طراحی نادرست اتاق بویلر بوده است. به همین دلیل انتخاب روش صحیح طراحی و جانمایی تجهیزات از اهمیت بالایی برخوردار است.
مراحل اصلی طراحی اتاق بویلر
۱. تحلیل نیاز حرارتی کارخانه
- بررسی نوع فرآیند صنعتی و میزان تقاضای بخار.
- تعیین دمای کارکرد بویلر (آبداغ، فوق داغ یا بخار اشباع).
- محاسبه ظرفیت حرارتی با نرمافزارهای مهندسی.
۲. انتخاب نوع بویلر
- بویلر فایرتیوب برای ظرفیت متوسط.
- بویلر واترتیوب برای فشار و ظرفیت بالا.
- بویلر چگالشی برای راندمان بالاتر.

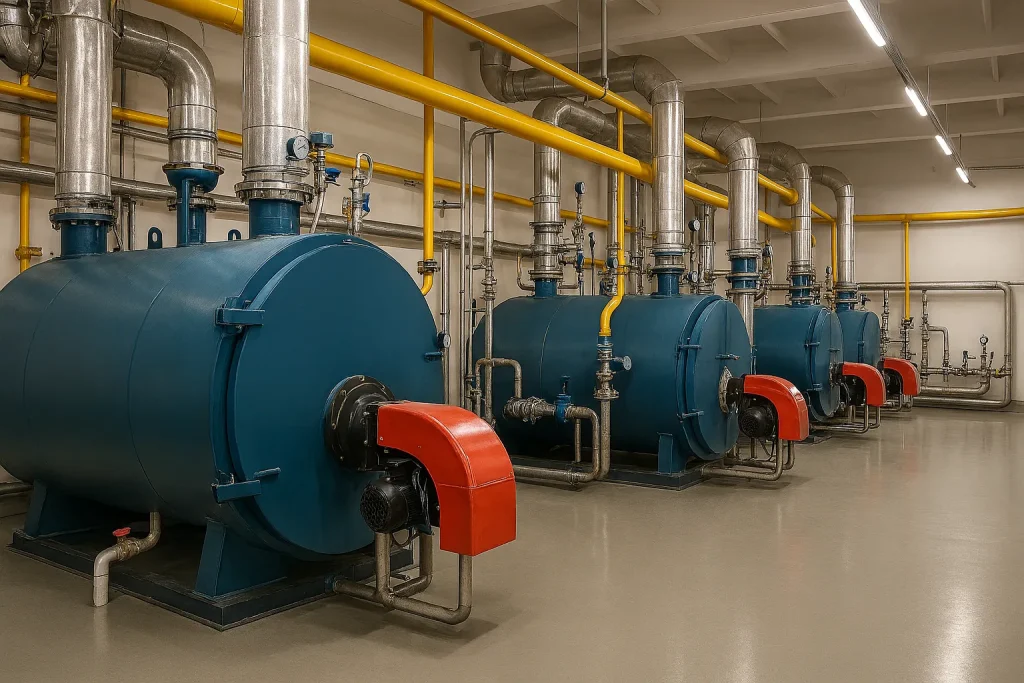

۳. جانمایی تجهیزات در اتاق
- رعایت حداقل فاصلههای دسترسی برای سرویس.
- طراحی فضای مکش هوای تازه.
- تعبیه مسیر مناسب برای خروج دود و گازهای احتراق.
۴. طراحی سیستم ایمنی و کنترل
- نصب سنسور CO و نشتی گاز.
- استفاده از سیستم قطع اضطراری (Emergency Shut Off).
- تعبیه شیرهای اطمینان و فشارشکن.

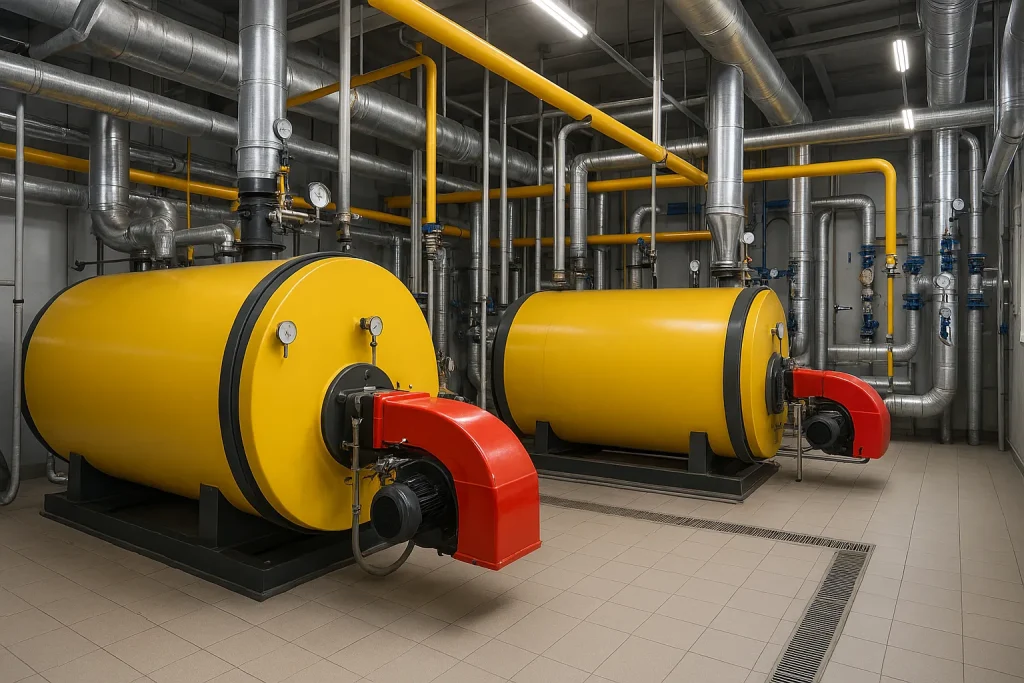

۵. طراحی تهویه و اگزاست
- تهویه مکانیکی برای خروج حرارت اضافی.
- تأمین هوای کافی برای احتراق.
- جلوگیری از تجمع گازهای مضر.
۶. طراحی زیرساختهای سازهای
- کف مقاوم در برابر ارتعاش بویلر.
- استفاده از پوشش ضد حریق.
- طراحی مسیر مناسب برای تخلیه آب و کندانس.
خطاهای رایج در طراحی اتاق بویلر
۱. تهویه ناکافی و افزایش دمای اتاق.
۲. جانمایی اشتباه بویلر که مانع سرویس دورهای میشود.
۳. انتخاب ظرفیت نامناسب نسبت به نیاز واقعی کارخانه.
۴. عدم پیشبینی مسیر دودکش استاندارد.
۵. نبود سیستم ایمنی خودکار برای کنترل فشار و دما.
طبق گزارش انجمن تاسیسات صنعتی ایران ۲۰۲۵ حدود ۵۵٪ خاموشی اضطراری بویلرها ناشی از خطاهای طراحی اتاق بویلر بوده است.
بهترین روشهای طراحی اتاق بویلر (روشهای پیشنهادی ۲۰۲۵)

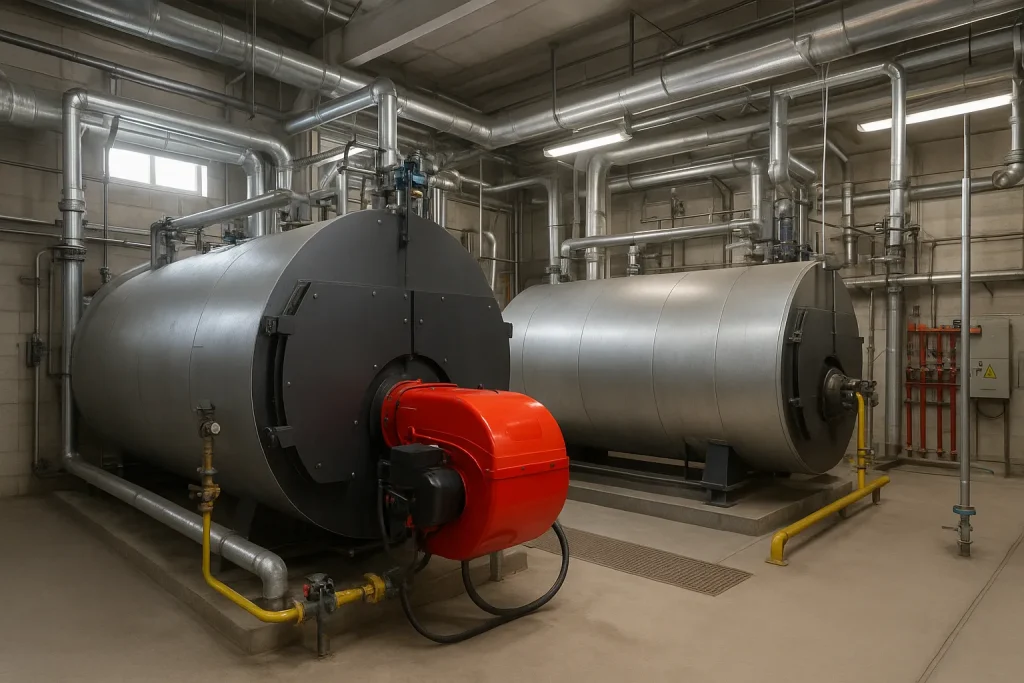

استفاده از مدلسازی سهبعدی (BIM)
- کاهش خطای جانمایی تجهیزات.
- افزایش سرعت طراحی.
- امکان شبیهسازی عملکرد حرارتی.
طراحی تهویه هوشمند با کنترل اتوماتیک
- تنظیم خودکار جریان هوای تازه.
- کاهش مصرف انرژی.
- مناسب برای کارخانههای بزرگ.
طراحی با رویکرد ماژولار
- امکان توسعه و ارتقای بویلرها در آینده.
- کاهش زمان نصب.
- تطابق با استانداردهای جدید مانند ISO Energy 2025.
استفاده از بویلرهای کممصرف و هوشمند
- صرفهجویی تا ۳۰٪ انرژی.
- کنترل دیجیتال احتراق.
- مناسب برای صنایع حساس.
نکات اجرایی مهم
- همیشه مسیر دودکش باید عمودی و مطابق استاندارد باشد.
- فاصله بویلر تا دیوارها باید حداقل ۹۰ سانتیمتر باشد.
- استفاده از تجهیزات پایش هوشمند توصیه میشود.
- کف اتاق باید همواره دارای شیب مناسب و آبرو باشد.
- مدار آب تغذیه باید مجهز به سختیگیر باشد.
مقایسه روشهای طراحی (جدول)
| روش طراحی | دقت | سرعت | هزینه | کاربرد |
|---|---|---|---|---|
| مدلسازی سهبعدی BIM | بسیار بالا | بالا | بالا | کارخانههای بزرگ |
| تهویه هوشمند | بالا | متوسط | متوسط | صنعتی حرارتی |
| طراحی ماژولار | بالا | بسیار بالا | متوسط | کارخانههای در حال توسعه |
| بویلرهای کممصرف | متوسط | بالا | بالا | صنایع انرژیبر |
نکات کلیدی
- بهترین روش طراحی اتاق بویلر در کارخانه، استفاده از مدلسازی سهبعدی و تهویه هوشمند است که خطاهای طراحی را به حداقل میرساند.
- برای طراحی استاندارد اتاق بویلر، ابتدا باید نیاز حرارتی کارخانه تعیین شود، سپس نوع بویلر انتخاب و جانمایی تجهیزات انجام گیرد.
- شایعترین خطا در طراحی بویلر روم، تهویه ناکافی و انتخاب ظرفیت اشتباه بویلر است.
- روشهای مدرن طراحی اتاق بویلر مانند سیستمهای ماژولار و بویلرهای کممصرف به افزایش راندمان و کاهش هزینههای انرژی کمک میکنند.
سوالات متداول
۱. اتاق بویلر چیست؟
فضایی اختصاصی برای نصب بویلر و تجهیزات بخار یا آبداغ.
توضیح بیشتر: این اتاق باید دارای تهویه، دودکش و سیستم ایمنی استاندارد باشد.
۲. بهترین روش طراحی اتاق بویلر کدام است؟
استفاده از BIM و تهویه اتوماتیک.
توضیح بیشتر: این روشها دقت طراحی را بالا میبرند و امنیت سیستم را تضمین میکنند.
۳. چرا تهویه در اتاق بویلر مهم است؟
برای تأمین هوای احتراق و جلوگیری از افزایش دما.
توضیح بیشتر: تهویه ناکافی عامل اصلی خاموشی و خطرات ایمنی است.
۴. استاندارد فاصله تجهیزات در اتاق بویلر چقدر است؟
حداقل ۹۰ سانتیمتر اطراف بویلر.
توضیح بیشتر: این فاصله برای سرویس و بازدید دورهای ضروری است.
۵. خطاهای رایج در طراحی اتاق بویلر چیست؟
تهویه ضعیف، جانمایی اشتباه و عدم پیشبینی مسیر دودکش.
توضیح بیشتر: این خطاها باعث کاهش راندمان و افزایش خطرات ایمنی میشود.
۶. آیا میتوان از بویلرهای بدون دودکش استفاده کرد؟
در برخی مدلهای چگالشی بله.
توضیح بیشتر: این بویلرها از سیستم خروجی افقی استفاده میکنند.
۷. تفاوت بویلر اتاق صنعتی با بویلر خانگی چیست؟
ظرفیت و فشار کاری بالاتر.
توضیح بیشتر: بویلرهای صنعتی برای فرآیندهای تولیدی طراحی شدهاند.
